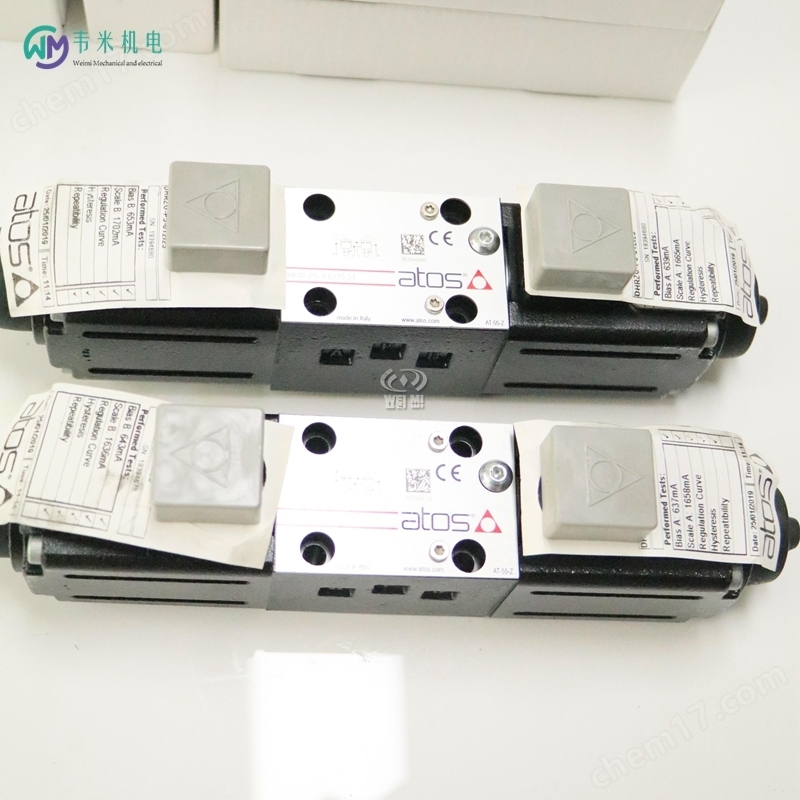

意大利阿托斯ATOS比例閥DHRZO-P5-012/25 21

　　伺服系統就是帶有負反饋的控制系統,而伺服閥就是帶有負反饋的控制閥。

　　閥對流量的控制可以分為兩種:

　　一種是開關控制:要么全開、要么全關,流量要么最大、要么最小,沒有中間狀態，

　　如普通的電磁換向閥、電液換向閥。

　　另一種是連續控制:閥口可以根據需要打開任意一個開度,由此控制通過流量的大小，

　　這類閥有手動控制的,如節流閥,也有電控的,如比例閥、伺服閥。

　　所以使用比例閥或伺服閥的目的就是:以電控方式實現對流量的節流控制(當然經過

　　結構上的改動也可實現壓力控制等),既然是節流控制,就必然有能量損失,伺服閥和其它

　　閥不同的是,它的能量損失更大-些,因?yàn)樗枰欢ǖ牧髁縼?lái)維持前置級控制油路的工

　　作。

　　伺服閥的主閥一般來說和換向閥一樣是滑閥結構,只不過閥芯的換向不是靠電磁鐵來

　　推動,而是靠前置級閥輸出的液壓力來推動,這一點和電液換向閥比較相似,只不過電液

　　換向閥的前置級閥是電磁換向閥,而伺服閥的前置級閥是動態特性比較好的噴嘴擋板閥或

　　射流管閥。

　　也就是說,伺服閥的主閥是靠前置級閥的輸出壓力來控制的,而前置級閥的壓力則來

　　自于伺服閥的入口p,假如p口的壓力不足,前置級閥就不能輸出足夠的壓力來推動主閥

　　芯動作。

　　意大利阿托斯ATOS比例閥DHRZO-P5-012/25 21

ATOS比例閥怎樣調節大小

③Atos比例閥銜鐵組件的故障主要有銜鐵因其與導磁套構成的摩擦副在使用過程中磨損，導致閥的力滯環增加。還有推桿導桿與銜鐵不同心，也會引起力滯環增加，必須排除之。

④Atos比例閥因焊接不牢，或者使用中在比例閥脈沖壓力的作用下使導磁套的焊接處斷裂，使比例電磁鐵喪失功能。

⑤Atos比例閥導磁套在沖擊壓力下發生變形，以及導磁套與銜鐵構成的摩擦副在使用過程中磨損，導致比例閥出現力滯環增加的現象。

⑥Atos比例閥放大器有故障，導致比例電磁鐵不工作。此時應檢查放大器電路的各種元件情況，消除比例放大器電路故障。

⑦Atos比例閥放大器和電磁鐵之間的連線斷線或放大器接線端子接線脫開，使比例電磁鐵不工作。此時應更換斷線，重新連接牢靠意大利阿托斯比例閥的工作原理電液比例閥是閥內比例電磁鐵輸入電壓信號產生相應動作，使工作閥閥芯產生位移，閥口尺寸發生改變并以此完成與輸入電壓成比例壓力、流量輸出元件。閥芯位移也可以以機械、液壓或電形式進行反饋。電液比例閥具有形式種類多樣、容易組成使用電氣及計算機控制各種電液系統、控制精度高、安裝使用靈活以及抗污染能力強等多方面優點，應用領域日益拓寬。近年研發生產插裝式比例閥和比例多路閥充分考慮到工程機械使用特點，具有先導控制、負載傳感和壓力補償?shù)裙δ堋Ｋ霈F(xiàn)對移動式液壓機械整體技術水平提升具有重要意義。特別是電控先導操作、無線遙控和有線遙控操作等方面展現了其良好應用前景。

比例閥作用

高壓油泵中有一個控制進入高壓油軌油量的進油計量比例閥，縮寫為MPROP或ZME，如圖1所示。

進油計量比例閥安裝在高壓油泵的進油位置，用于調整燃油供給量和燃油壓力值。而其調整要求受ECU控制。在控制線圈沒有通電時，進油計量比例閥是暢通的，可以提供最大流量的燃油。ECU通過脈沖信號改變高壓油泵進油截面積而增大或減小油量。

比例控制閥的輸出量（流量、壓力）可以按照輸入信號的變化規律連續成比例地進行調節。通常是采用比例電磁鐵將輸入的電信號轉換成力或者閥的機械位移量進行控制。主要用于成比例的控制液壓系統中的壓力或者流量。

　　比例閥RZMO-P3-PS-010/210/I/BM103A+E-RI-TERS-PS-01H/I31/BM103A

　　比例閥DHZO-TE-D71-S540

　　比例閥6-MZOA202000COZO20

　　比例閥DLHZO-T-040-V7331

　　比例閥RZMO-PI-010/10020

　　比例閥AGMZA/M-A-10/80/M21

　　比例閥RZMO-PI-010/210/MC20

　　比例閥DHU-0610-20電壓為常規電壓

　　比例閥RZMO-P1-010/31520

　　比例閥DLKZOR-TEB-SN-NP-140-L71/1

　　比例閥放大器E-BM-TEB-N-NP-05H

　　比例閥DPZO-TE-173-DL5升級DPZO-TEB-SN-NP-173-DL5

　　比例閥DPZO-TE-273-DL5升級DPZO-TEB-SN-NP-273-DL5

　　比例閥DPZO-LEB-SN-NP-270-L5/DIQ10

　　比例閥RZGO-TES-PS-033/100/1/32升級RZGO-REB-P-NP-033/100/I

　　比例閥DPZO-A-273-D5/DE

　　比例閥RZGO-A-010/3220

　　比例閥DLKZOR-LEBQP-SN-NP-160-L71/I10

　　比例閥DLHZO-LEBQP-SN-NP-060-V71/I10

　　比例閥DKZOR-AE-171-S5/Q10

　　比例閥DKZOR-AEB-NP-171-S5/Q10

　　比例閥AGRZO-A-10/50/P

　　比例閥AGRZO-A-10/100/P

　　比例閥DKZORC-A-151-5S/40

　　比例閥SDHZE-A-073-L310S

　　比例閥RZGO-AEB-NP-033/210/I

　　比例閥DPZO-TEB-SN-NP-673-L5/D

　　比例閥DLKZOR-TE-140-L73/IZ升級為DLKZOR-TEB-SN-NP-140-L73/IZ

　　比例閥DHZO-TE-071-S540/PE為DHZO-TEB-SN-NP-071-S540/PE

　　比例閥DLHZO-TES-SN-BP-040-L13/L11

　　比例閥DLHZO-TEZ-A-SN-BP-040-L13/L11

　　比例閥RZG0-A-033/31531

　　比例閥LIQZP-LEB-SN-NP-502L4

　　比例閥DPZO-A-251-S3/BE50

　　比例閥DPZO-TEB-SN-NP-273-S5/Q

　　比例閥RZMO-P1-010/100/620

　　比例閥AGMZO-AE-20/315

　　比例閥DLHZO-T-040-L7131

　　比例閥DHZO-TE-071-S540PE（包括放大器E-RI-TE-05H41/DH07SA）

　　停產,新型號DHZO-TEB-SN-NP-071-S5

　　比例閥DHZO-AE-071-L510

　　比例閥插件SCL1-40-312

　　比例閥DHZO-A-051-S5/B20

　　比例閥RZMO-AE-010/21010（包含E-RI-AEB-NP-01H10）

　　比例閥SDHZE-A-NP-073-L5

　　比例閥HZGO-A-031/315

　　比例閥DHZO-AE-073-L5/I10

　　比例閥DLKZA-TES-SN-NP-140-L71/M/I+SP-ZMX-S

　　比例閥DPZO-TE-171-L5/D升級DPZO-TEB-SN-NP-171-L5/D

　　比例閥DKZ0R-AEB-NP-171-S5/Y/10

　　比例閥DHZO-A-073-S5/1820

　　比例閥AGMZO-TER-10/315/Y40為AGMZO-REB-P-NP-10/315/Y

　　比例閥AGMZO-TERS-PS-010/100/YIN

　　比例閥DKZOR-A-173-L5

　　比例閥DKZOR-A-173-S5

　　比例閥AGMZO-TER-20/315/Y40升級AGMZO-REB-P-NP-20/315/Y

　　比例閥DLKZOR-TEB-SN-NP-140-L73X/E-RI-IEB-N-NP-01HX為DLKZOR-TEB-SN-NP-140-L73

　　比例閥DPZO-AEB-NP-671-L5/DI-21為DPZO-AEB-NP-671-L5/DI

　　比例閥LIQZP-LEB-SN-NP-632L4為L(zhǎng)IQZP-LEB-SN-NP-632L4

　　比例閥RZMO-REB-P-NP-030/315

　　比例閥RZMO-TERS-PS-010/315/I+E-RI-TERS-PS-01H/I31/BM003A

　　比例閥RZGA-A-010/100/PA-M/7

　　比例閥DHZO-A-071-S3/6

　　電液比例閥AGMZO-REB-P-NP-10/210/I10（包含E-RI-REB-P-NP-01H10/1+RZMO-P2-02-REB-P-NP-010/210/I10）

　　比例閥DLHZO-TE-040-L5140升級DLHZO-TEB-SN-NP-040-L51

　　比例閥DLHZO-TE-040-L71升級DLHZO-TEB-SN-NP-040-L71

　　比例閥DPZO-A271-L5/DEG

　　比例閥DKZOR-AE-171-L5

　　比例閥QVKZOR-TE-10/65+SP-ZH-7P

　　比例閥DLKZA-T-140-L71/GK43

　　伺服比例閥DLKZA-TES-SN-NP-140-L71/M/120

　　比例閥DHZO-TE-071-L1/I40升級DHZO-TEB-SN-NP-071-L1/I

　　比例閥DHRZO-P5AEB-NP-012/25/I

　　比例閥DPZO-TEB-271-SN-NP-L9

　　比例閥AGMZO-A-32/31520

　　比例閥LIMZO-A-5/315/P50

　　比例閥DKZOR-A-171-S5

　　比例閥DLHZ0-TEB-SN-NP-040-L33/FI10/PE

　　比例閥DKZO-TE-171-L5/M31

　　比例閥DHZO-TEB-SN-NP-073-L5-10

　　比例閥DPZO-TEB-473-D5

　　比例閥AGRCZO-REB-P-NP-20/315/I

　　比例閥DPZO-AEB-NP-271-L5/I

　　比例閥DHZO-AEB-NP-073-L5/I10

　　電液比例閥DPHI-3711/WP55

　　比例閥HZGO-A-031/31531

　　比例閥RZMO-AE-010/315升級RZMO-AEB-NP-010/315

　　比例閥DPZO-AEB-NP-271-S5/DG

　　比例閥RZG0-A-033/350/1831

　　比例閥DHZO-AE-073-L510

　　比例閥DLHZO-T-040-L3131

　　比例閥LIQZP-TEB-SN-NP-402L4/Q10

　　比例閥RZGO-AEB-NP-033/315/I10

　　比例閥RZG0-A-010/10020

　　比例閥DKZOR-TE-173-L340

　　比例閥DKZOR-TE-173-D540

　　比例閥DLHZO-TE-040-L71/I40（含放大器E-RI-TE-01H/I41/DH04SA）停產DLHZO-TEB-SN-NP-040-L71/I

　　比例閥AGMZO-TER-10/210/I-HT|用AGMZO-REB-P-NP-10/210/I

　　比例閥LIQZP-LEB-SN-NP-633L4/110

　　比例閥DPZO-TEB-SN-NP-473-D5

　　比例閥RZMA-A-010/180/M/723/BT

　　比例閥DPZO-AE-271-S5/D

　　比例閥AGRCZO-AES-010/100/R/I

　　比例閥DKZOR-AES-173-L5/I

　　比例閥AGISR-20/210

　　比例閥RZMO-P1-04-AEB-NP-010/100/I

　　比例閥DHZA-A-073-L5/NPI24是否為DHZA-A-073-L5/NPT

　　比例閥DHZO-TES-PS-071-D3/I-SP-2H-7P

　　比例閥DHZO-TES-SN-NP-071-D3/150

　　比例閥DHZO-A-051-S3/B/1820

　　比例閥DLHZA-TES-PS-040-L71/M

　　比例閥DLKZOR-TEB-SN-NP-140-L73

　　比例閥DKZOR-AEB-NP-171-L3

　　比例閥DKZ0R-TEB-SN-SP-170-L5

　　比例閥DLKZOR-TES-SF-NP-160-L71/BCI51這只是閥的價格不包含別的

　　比例閥RZGA-A-010/100/PA-M/7

　　比例閥DPZO-A-173-L5/D21

　　比例閥RZGO-A-033/10031

　　比例閥LIQZO-LEB-SN-NP-402L4/I

　　比例閥RZMO-REB-P-NP-030/315/I10

　　比例閥RZGA-A-033/80/M/7

　　比例閥DLHZO-TEB-SN-NP-040-L51/FI10/PE

　　比例閥DKZOR-A-151-L5/B40

　　比例閥AGMZO-A-20/31520

　　比例閥LIDASH-16433/FV/E

　　比例閥DHZO-TE-073-S540升級為DHZO-TEB-SN-NP-073-S5

　　比例閥DPZA-L-271-L5/M/D

　　比例閥DHZA-T-073-L3/M

　　比例閥DHZO-AE-073-S3/BI

　　比例閥DLHZO-TEB-SN-NP-040-T51/IQ20

　　比例閥LIQZO-LEB-SN-NP-252L4/Q

　　比例閥DHZO-TES-PS-071-D342+E-RI-TES-PS-05H31/AB005A

　　比例閥AGRCZO-REB-P-NP-10/210

　　比例閥HMU-011/35030

　　比例閥DKZOR-TE-170-L5/140

　　比例閥DHRZO-P5E-012/25/I+E-RI-AE-05F/I10

　　比例閥RZMO-AE-030/5010升級為RZMO-AEB-NP-030/50

　　比例閥AGMZA-A-20/250/PA-GK-24

　　比例閥RZMZ-A-030/350MAT50Z

　　比例閥RZMA-A-030/350/M

　　比例閥RZMA-A-030/180/M34

　　比例閥RZMA-A-030/250/M33

　　比例閥DHRZA-P5-012/25/M25

　　比例閥DPZO-TEB-SN-NP-473-S5/EI

　　比例閥DLKZOR-TE-140-L71升級DLKZOR-TEB-SN-NP-140-L71

　　比例閥DPZ0-LEB-SN-NP-127-D5/IQ

　　比例閥DPZO-LES-SN-NP-271-05/1Q60

　　比例閥DHZO-TEB-SN-NP-051-L5/B20

　　比例閥AGRCZO-A-10/350/18

　　比例閥DPZO-A-373-D532用DPZO-A-473-D5

　　比例閥SDKZE-A-171-S510S

　　比例閥SDKZE-A-173-S510S

　　比例閥QVHZO-AE06/1820+E-RI-AE-01F10

　　比例閥QVHZO-AEB-NP-06/18

　　比例閥RZMA-A-030/180-PA-GK/7

　　比例閥RZGO-A-010/100

　　比例閥RZMO-A-010/350/18

　　比例閥AGRCZ0-A-10/350/18

　　比例閥RZGA-A-010/32/M

　　比例閥RZGO-AERS-PS-033/31512升級型號RZGO-AEB-NP-033/315

　　比例閥DPZO-AEB-NP-273-D3-DG/10

　　比例閥AGRCZO-AEB-NP-10-/315/I

　　比例閥DKZOR-AEB-NP-173-D5/I10

　　比例閥RZGO-AES-031/210

　　比例閥RZGA-AES-NP-033/180/M

　　比例閥DHZA-A-071-L3/M

　　比例閥DKZOR-A-173-L5/18

　　比例閥DHZO-AE-071-S5/10

　　比例閥AGMZO-REB-P-NP-10/210/I

　　比例閥DKZOR-AEB-NP-173-S5

　　比例閥DLHZO-TES-SN-NP-040-L71

　　液壓比例閥DPZO-TEB-SN-NP-273-D5

　　比例閥DLKZOR-TE-160-L71/I

　　比例閥RZMO-AE-030/21040

　　比例閥DPZO-A-371-S5/E31

　　比例閥DKZOR-TE-171-L5/F40升級為DKZOR-TEB-SN-NP-171-L5/F

　　比例閥RZGO-TERS-PS-010/21054

　　比例閥DHZA-A-071-L1/NPT/7/PE

　　比例閥RZGA-A-033/80/PA-GK

　　比例閥AGZMO-TKR-10/210/1

　　比例閥AGRCZD-1020

　　比例閥DHZO-AE-073-S5-10

　　比例閥DLHZO-TE-040-L71/F40升級DLHZ0-TEB-SN-NP-40-L71/F

　　比例閥DHZE-A-051-L510

　　比例閥RZMO-A-030/21040

　　比例閥QVHZO-TE-06/18+SP-ZM-7P

　　比例閥SDKZE-A-173-L5

　　比例閥RZMA-A-030/180/M/7-32

　　比例閥RZGA-A-033/80/M/7-33

　　比例閥DPZO-LEB-SN-NP-170-L5

　　比例閥DLKZ0R-TEB-SN-NP-140-L71

　　比例閥RZMO-REB-P-NP-030/31510

　　比例閥DLKZA-T-140-L31/PA-NPT/7C40/PE

　　比例閥RZMA-A-030/180-PA-GK/7

　　比例閥RZGA-A-033/80/PA-GK/7

　　比例閥DPZO-TEB-SN-NP-673-S510

　　比例閥RZMO-P1-010/10020

　　比例閥AGMZO-A-10/100

　　比例閥AGMZA-A-20/250/M/2425

　　比例閥RZGO-A-010/32-20

　　比例閥DPZO-TEB-SN-NP-471-S5/E

　　比例閥RZGO-AES-BP-033/10020

　　比例閥AGRCZO-AEB-NP-10/100/IR

　　比例閥DLHZA-T-040-L71/M/C

　　比例閥DLKZA-T-140-L31/NPT/C43

　　比例閥RZMO-A-030/5040

　　比例閥QVHZO-A-06/4520

　　比例閥DPZO-AEB-NP-273-S5/Q10

　　比例閥DKZOR-A-171-S3/40

　　比例閥DKZOR-AEB-NP-171-S5/Q10

　　比例閥LIQZP-LEB-SN-NP-252L4/I10

　　比例閥DPZO-AEB-NP-271-D510/EGI

　　比例閥DPZO-TE-373-D5/41EI用DPZO-TEB-SN-NP-473-D5/41EI

　　比例閥DLHZO-TEB-SN-NP-040-L71/I/PE

　　比例閥QVHZO-TE-06/18-40+E-RI-TE-01H41/QVONSA

　　比例閥AGMZO-AEB-NP-32/350/I

　　比例閥LIQZO-LE-503L470

　　比例閥DPZO-LEB-SN-NP-473-L5/E/PE

　　比例閥RZMO-TER-010/31540

　　比例閥RZGO-AE-010/210/110升級為RZGO-AEB-NP-010/210/I

　　比例閥DLKZOR-T-140-L71

　　比例閥DKZOR-AE-151-S5/BY10升級DKZOR-AEB-NP-151-S5/BY

　　比例閥DPZO-A-271-L550

　　比例閥DHRZO-P5-012/2521

　　比例閥RZGO-TERS-PS-010/100/I升級RZGO-REB-P-NP-010/100/I10

　　比例閥DPZO-T-271-L540

　　比例閥DPZO-T-473-S5/10

　　比例閥DPZO-LEB-SN-NP-470-L510

　　比例閥DLHZO-TES-SP-NP-040-L31

　　比例閥PKROR-AEB-173-L3/110

　　比例閥LIQZO-LEB-SN-NP-252L4/I10

　　比例閥DHZO-AE-073-S5

　　比例閥DPZO-AE-271-S5

　　比例閥RZMA-A-030/80/PA-M/7/24/WG

　　比例閥DKZOR-A-173-S540

　　比例閥DHZO-A-073-S5/1820

　　比例閥AGRCZO-REB-P-NP-10/210/IR

　　比例閥RZGO-REB-P-NP-033/100/I

　　電液比例閥是一種根據輸入的電氣信號，連續地、按比例地對油液的壓力、流量等參量進行控制的網類。它不僅能實現復雜的控制功能，而且具有抗污染能力較強、成本較低、響應較快等優點，在液醫控制工程中獲得越來越廣泛的應用。

　　一些自動化程度較高的液壓設備可能要求對壓力或流量等參數實現連續控制或遠程控制，如果采用普通開關或定值控制閥，會使系統過于復雜，或不可能實現。這時往往需要采用比例閥或伺服閥。在比例控制系統中，比例閥既是電一液轉換元件，同時也是功率放大元件，因此，它是比側控制系統的核心元件。為了正確地設計和使用電液比例閥，應對比例閥的類型和性能有深入了解。

　　電液比例閥有多種分類方法。根據控制功能可以分為:電液比例壓力閥、電液比例流量控制閥、電液

　　比例方向閥和電液比例復合閥(如比例壓力流量閥)。前兩種為單參數控制閥，后兩種為多參數控制閥。

　　電源比例方向閥能同時控制流體的方向和流量，比例壓力流量閥能同時對壓力和流量進行比例控制。有些比例復合閥能對單個執行機構或多個執行機構實現壓力、流量和方向的同時控制。

　　按液壓放大級的級數，電液比例控制閥又可分為直動式和先導式。直動式是由電機械轉換元件直接推動液壓功率級。由于受電一機械轉換元件輸出力的限制，直動式比例網能控制的功率有限。

　　先導控制式比例圖由直動式比例閥與能輸出較大功率的主閥級構成。前者稱為先導閥或先導級，后者稱為主閥功率放大級。
