Dwyer德威爾數顯壓力表

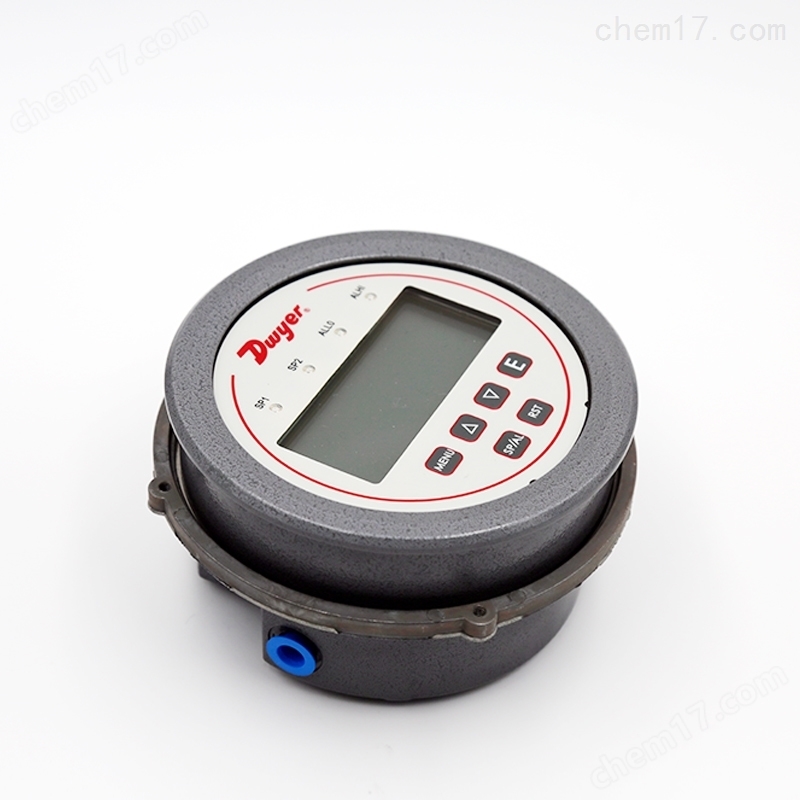

  DH3系列 Digihelic?微差壓控制器和Photohelic?尺寸一樣的數顯微差壓控制器，有用于流量測量的開方輸出，是一款三合一的組合儀表，它將數顯表，控制開關和變送器組合成一體。這樣組合不僅僅節約了倉儲空間，還節省了安裝費用和時間。Digihelic?微差壓控制器***適用于測量差壓，風速或風量的應用場合。量程低至0.25到2.5英寸水柱的范圍時精度為1%，量程大于或等于5英寸水柱時的精度為0.5%，還可以有正負組合量程。

Digihelic?微差壓控制器可選各種通用的壓力，風速，風量工程單位，它帶有2個單刀雙擲的開關，可調回差，并且還輸出可對應量程的4-20mA輸出信號。

Dwyer德威爾數顯壓力表 應用

?管道SCFM流量

? 過濾器狀態

? 管道和建筑物的靜壓

? 風門控制裝置

? 風機控制

技術參數：

介質:空氣、不可燃兼容氣體

材質:聯系工廠.

外殼材料:鑄鋁外殼和遮光板.

***度: ±1.5%對于量程是 0.25?和±0.25? w.c..量程 0.5?-5? w.c. 和相應雙向的(除了±2.5? w.c.) ±1%;所有其它量程: ±0.5% @77°F (25°C) 包括遲滯和重復性(在變熱1小時之后).

穩定性: <±1%每年.

壓力范圍: 量程≤ 2.5 in w.c.: 25 psi; ±2.5?, 5 in w.c.: 5 psi; 10 in w.c.: 5psi; 25 in w.c.: 5 psi; 50 in w.c.: 5 psi; 100 in w.c.: 9 psi.

溫度范圍: 32 to 140°F (0 to 60°C).

補償溫度范圍: 32 to 140°F (0 to 60°C).

溫度效應: 0.020%/°F (0.036/°C) from 77°F (25°C). For 0.25? and ±0.25?w.c. ranges:±0.03%/°F (±0.054%/°C).

電源: 12-28 VDC, 12-28 VAC 50 to 400 Hz.

電源消耗: 3 VA

輸出信號: 4-20 mA DC into 900 ohms max.

零點和量程調整:通過面板菜單.

響應時間: 250 ms (阻尼設定到1).

顯示: 0.4?高LED指示器4位LCD背光顯示 ，用于設定值和警示狀態

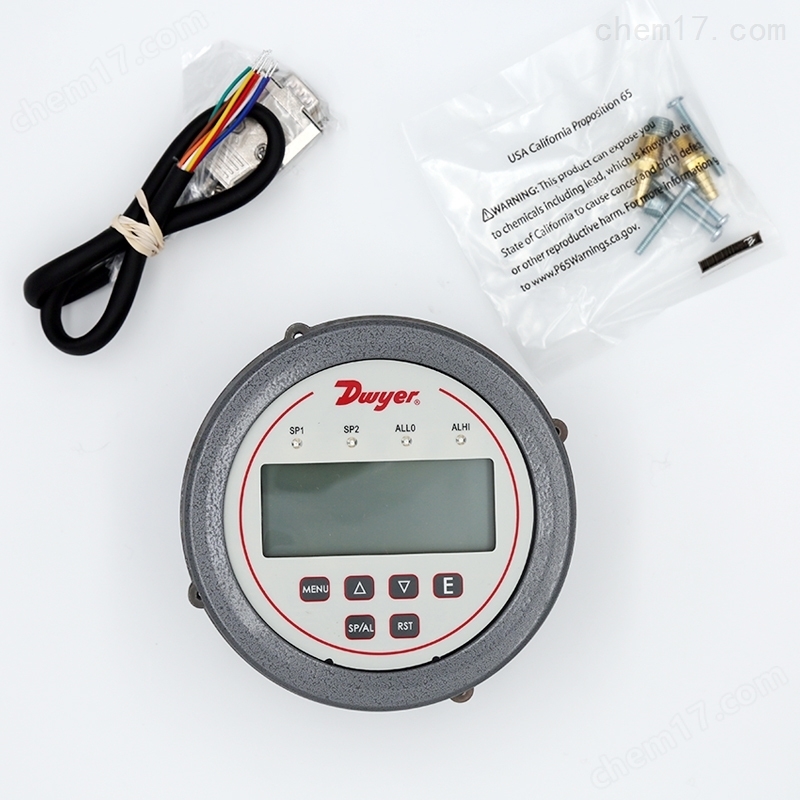

電氣連接: 15芯高密度插頭（航空插頭）. 包含10個導體的18? (46 cm)電纜. 可選4′和10′電纜 .

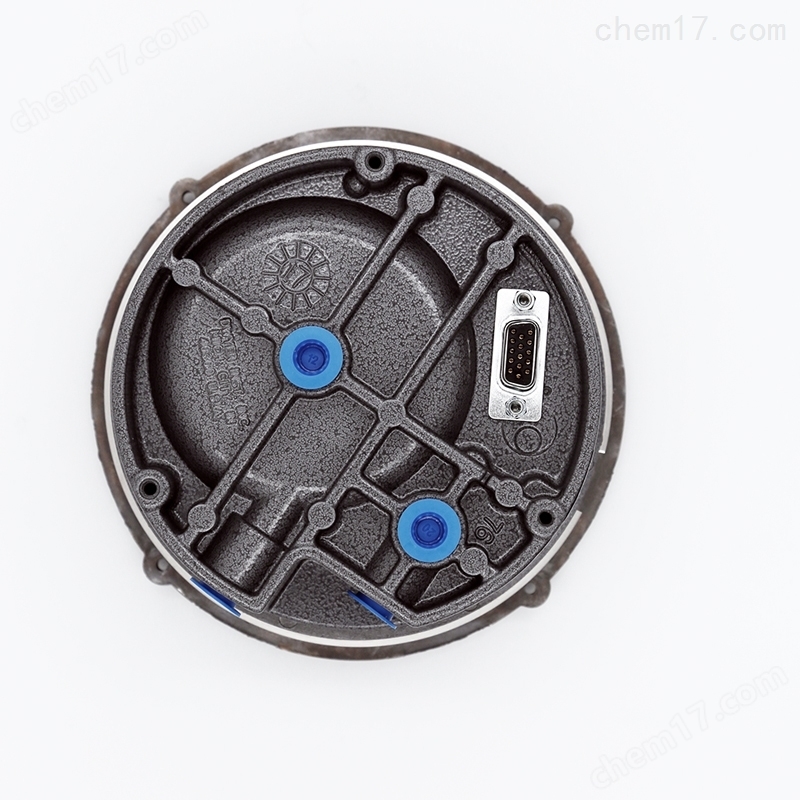

過程連接: 1/8? 外螺紋NPT.側面或者背面連接.

安裝方向:垂直安裝.

尺寸: 5? (127 mm) OD x 3-1/8? (79.38 mm).

重量: 1.75 lbs. (794 g).

認證: CE.

開關參數：

卡關類型: 2個單刀雙擲繼電器.

額定功率: 1 amp @ 30 VAC/VDC.

設***調整: 通過面板上的按鍵調整.

Dwyer德威爾數顯壓力表

選項：

需要NIST溯源證書的,添加 -NIST 在型號后面.例如 DH3-004-NIST.

需要工廠檢測證書,在型號后面加 -FC.例如 DH3-004-FC.

DH3-002

DH3-003

DH3-004

DH3-005

DH3-006

DH3-007

*DH3-009

*DH3-010

*DH3-011

*DH3-013

*DH3-014

*DH3-015

*DH3-016

*DH3-017

*DH3-018
