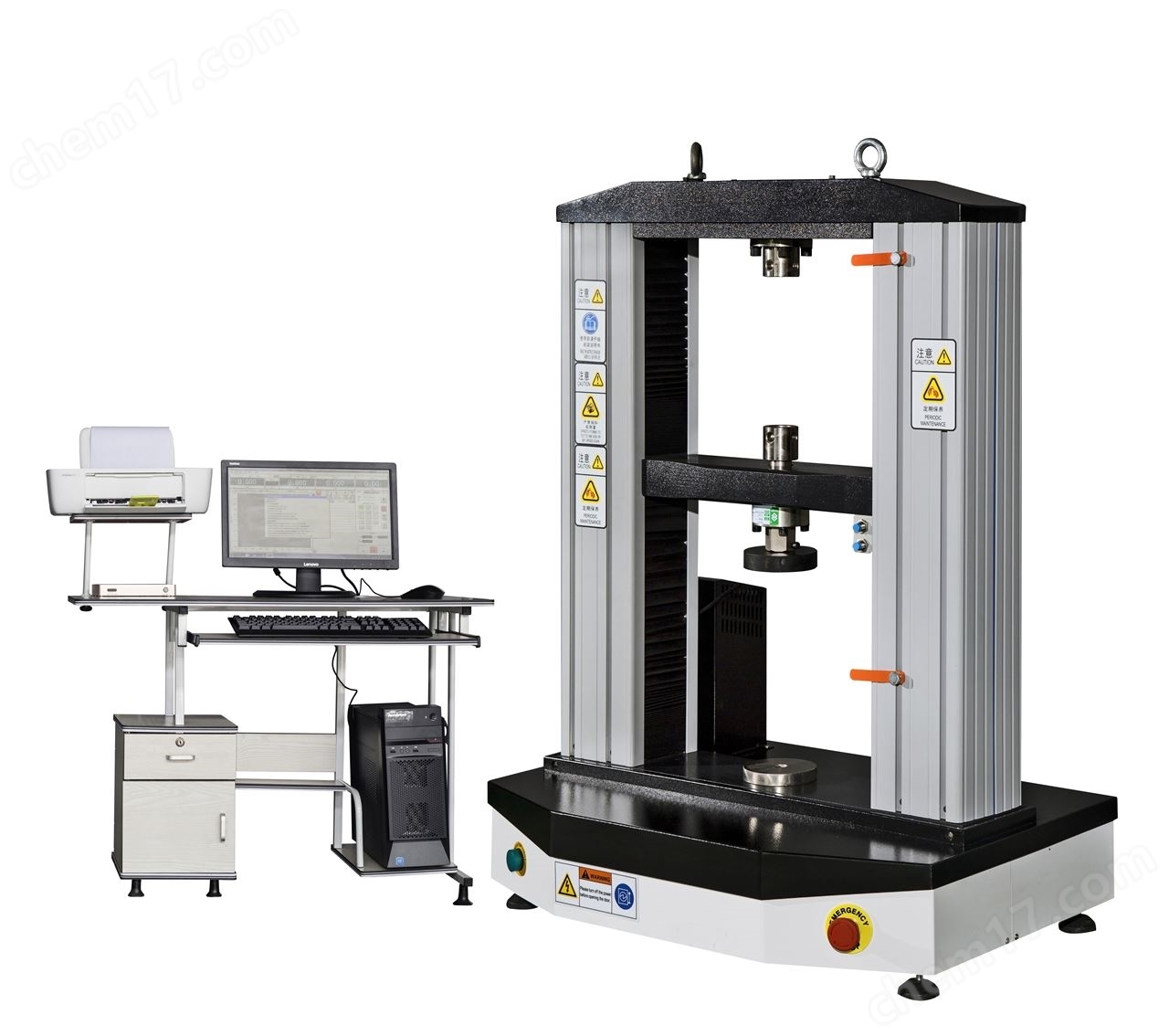

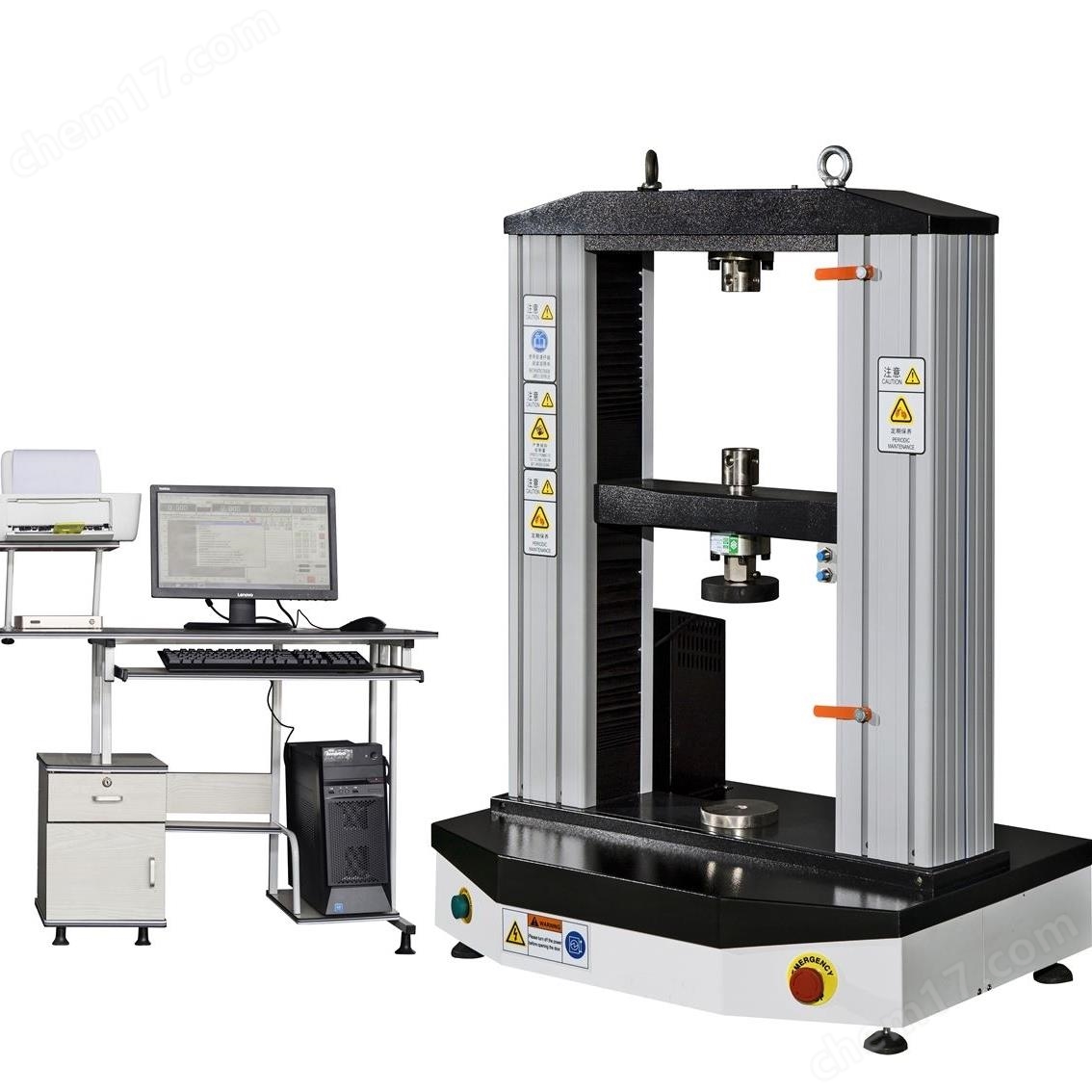

微機控制鐵礦球團壓力試驗機用于測量鐵礦石熔燒球團抗壓強度，滿足《GB/T14201鐵礦球團抗壓強度測定方法》的要求，球團試驗機也可用于對其他金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于鑄造、冶金、礦山等行業，可自動計算較大試驗力值、斷裂力值、試驗自動返回等試驗數據，試驗結果自動打印。

 　功能特點

       微機控制鐵礦球團壓力試驗機（鐵礦球團電子試驗機）采用交流伺服電動機作為動力源，計算機實時顯示試驗數據、試驗狀態和試驗曲線，對試驗過程的控制是通過計算機自動控制來實現的。包含自動送料裝置，傳動裝置，裝料壓板，加壓裝置和控制電路；所述的自動送料裝置包含自動送料轉盤，連接自動送料轉盤的導流管，以及轉盤電機；所述的傳動裝置包含導軌，導軌上的推桿電機，以及推桿；所述的裝料壓板包含導向防塵套和下壓板；所述的下壓板上設置一球狀窩，所述的下壓板還包含一轉軸；所述的加壓裝置包含一上壓板和一驅動裝置；采用導線與比例閥，液壓傳感器相連。

       本實用新型由于采用了液壓傳感器測力，電液比例閥進行加載控制，保持加載速率恒定，數據經ＰＣ處理液晶顯示，并可貯存、打印、示值相對誤差為±１％，并具有示值精度高，測試數據準確等特點。提供一種從上料、試驗?zāi)酥列稄U料的全自動球團試驗機，該試驗機不僅能一次連續自動做完若干組球團試驗，而且試驗在封閉的低塵化過程中實現。

 　技術參數

　　試驗力20KN  30KN   50KN  100KN
　　試驗力示值相對誤差≤±1%
　　加荷速率0.3KN/S～10KN/S
　　加荷速度誤差±5%
　　承壓板尺寸φ155mm
　　活塞行程80mm
　　活塞直徑φ130mm
　　油液壓力25MPa
　　油泵額定流量1.52L/min
　　電機功率0.75kW
　　主機外形尺寸㎜870×450×1400mm
　　主機重量400Kg
