斯派莎克Spirax Sarco TD25熱動力型蒸汽疏水閥解析

在工業蒸汽系統中，斯派莎克的TD25熱動力型蒸汽疏水閥是保障系統高效運行的關鍵設備。這款疏水閥廣泛應用于低排量蒸汽主管及伴熱管線，在壓力、溫度及排量符合限定范圍的其他場景，同樣能發揮出色性能。其工作壓力可達25bar g，為眾多工業流程提供可靠的疏水保障，是斯派莎克熱動力疏水閥系列中的重要一員。

口徑規格與連接方式

TD25熱動力蒸汽疏水閥提供多種連接選擇，滿足不同管道需求：

• 螺紋連接：具備1/2", 3/4", 1"的BSP或NPT螺紋連接規格。

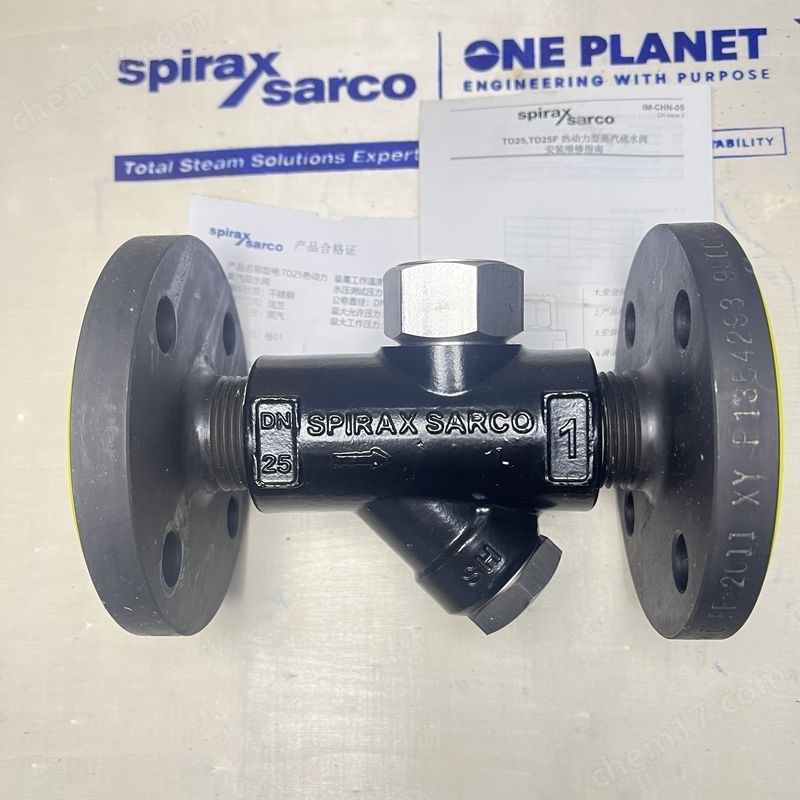

• 螺紋法蘭連接：適用于DN15、DN20和DN25，連接標準為EN1092/ISO7005, PN25。

可選配置——隔熱罩

為減少疏水閥在低溫或風雨環境中的熱損失，避免動作過度頻繁，可選擇加裝隔熱罩。這一貼心配置能有效提升疏水閥的工作穩定性，降低能耗。

性能參數與限制條件

需要注意的是，在工作過程中，工作背壓不能超過進口壓力的80%，否則疏水閥將無法正常關閉，影響系統運行。

核心部件材質

重量參數

維護保養要點

過濾網清潔與更換

使用扳手松開過濾器蓋，小心取出過濾網進行清洗。若過濾網出現損壞，需及時更換新網。重新裝配時，將清洗或更換后的過濾網插入蓋中，旋入閥蓋。在螺紋前段涂抹少量二硫化鉬潤滑劑，確保墊片表面清潔，最后按建議扭矩擰緊過濾器蓋，保證密封性能。

疏水閥維修與保養

1. 安裝位置：疏水閥安裝位置為水平管，且上游需配備一小段下降管。同時，必須安裝截止閥，以便后續維修和更換操作。

2. 工作檢測：應采用適當方式檢測疏水閥工作狀態，如安裝視鏡或使用spiratec系統。視鏡需安裝在噴排式疏水閥下游至少1m處。

3. 系統連接：當疏水閥排入閉式回水系統時，需在其后加裝止回閥，防止回流現象發生。

4. 操作注意事項：安裝前，取走所有包裝和保護蓋，確保連接頭清潔。緩慢打開截止閥，使系統平穩進入正常工作狀態，避免系統沖擊。使用過程中，定期檢查疏水閥是否泄漏及工作是否正常。操作時務必使用正確工具，采取安全措施并配備保護設備。

5. 特殊維修：若安裝了隔熱罩，維修時先取下隔熱罩。使用標準扳手松開閥蓋，避免使用活動扳手或管子鉗，防止損壞閥帽。碟片和閥座表面若有輕微磨損，可用研磨膏以“8”字形動作分別研磨；磨損嚴重時，需加工磨光閥座表面并更換新碟片，研磨厚度不得超過0.25mm。重新裝配時，確保碟片有槽一面與閥座面接觸，旋緊閥蓋，無需墊片，但要涂抹合適的防高溫油脂。

訂購與備件信息

訂購示例

1 - 斯派莎克1/2" TD25熱動力蒸汽疏水閥，螺紋連接BSP。

備件清單

包括壓力碟片(3件套)、過濾網和墊片、隔熱罩、過濾器蓋墊片(3件套)，方便用戶在設備維護時及時更換所需部件。

TD25熱動力型蒸汽疏水閥憑借其可靠的性能、多樣的配置和便捷的維護設計，成為工業蒸汽系統疏水環節的理想選擇。
