PAS3 聲發射前置放大器
| 參考價 | ￥100-￥5000/件 |
具體成交價以合同協議為準
- 公司名稱 清誠聲發射研究（廣州）有限公司
- 品牌清誠聲華
- 型號PAS3
- 所在地廣州市
- 廠商性質生產廠家
- 更新時間2025/7/24 14:42:32
- 訪問次數 20
產品標簽
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
聲發射檢測儀，聲發射監測系統，聲發射傳感器，超聲波測厚儀，超聲波探傷儀
| 產地類別 | 國產 | 外形尺寸 | 105×55×70mm |
|---|---|---|---|
| 應用領域 | 石油,能源,道路/軌道/船舶,鋼鐵/金屬 | 響應頻率 | 5KHz~1200KHz |
| 噪聲 | 5dBuV(60dB增益) | 輸出范圍 | +-10V（Vpp） |
| 工作電壓 | 18V~30V DC寬電壓輸入 | 額定負載 | 50Ω |
| 工作溫度 | -20℃~+60℃ | 接口類型 | BNC接口2個，差分BNC1個，電源接口 |
| 增益 | 14dB、20dB、34dB、40dB、54dB、60dB可選 | 內置濾波器 | 5KHz~50KHz；5KHz~160KHz；80KHz~480KHz；5KHz~1200KHz四檔 |
| 重量 | 483.7g | 尺寸 | 長×寬×高：10.5cm×5.5cm×7cm |
| 外殼材料 | 鑄鋁 | 防護等級 | IP65 |
01 產品描述
聲發射傳感器輸出的電壓信號有時低至幾微伏，這樣微弱的信號，若經過長距離的傳輸，強度必然要降低。需要將原始的傳感器信號放大數倍后傳輸，經過高頻同軸電纜傳輸給信號采集單元。前放是模擬電路，輸入是聲發射傳感器輸出的電壓信號，輸出的是放大后的模擬信號。
PAS3前置放大器為寬帶通用型，可適用各廠家的常見大部分型號的傳感器及聲發射采集卡
前放增益具有14、20、34、40、54、60可選（注：支持在20dB、40dB、60dB的增益上微調0dB或-6dB）
內置濾波器，相應頻率分為4擋可選
支持單端輸入或差分輸入
兩種供電方式可選：幻象電源供電，電源由信號線攜帶供給；或外接電源直接供電
具有抗電沖擊的保護能力和抗阻塞現象的恢復能力
自動傳感器測試（AST）功能，可向傳感器發射測試信號源（注：需要配合上位機軟件才可使用，如清誠的SWAE軟件）
具備輸入輸出接反防護能力，帶有指示燈提示，綠燈指示燈亮表示輸入輸出端接對
金屬外殼，屏蔽電磁干擾，抗沖擊

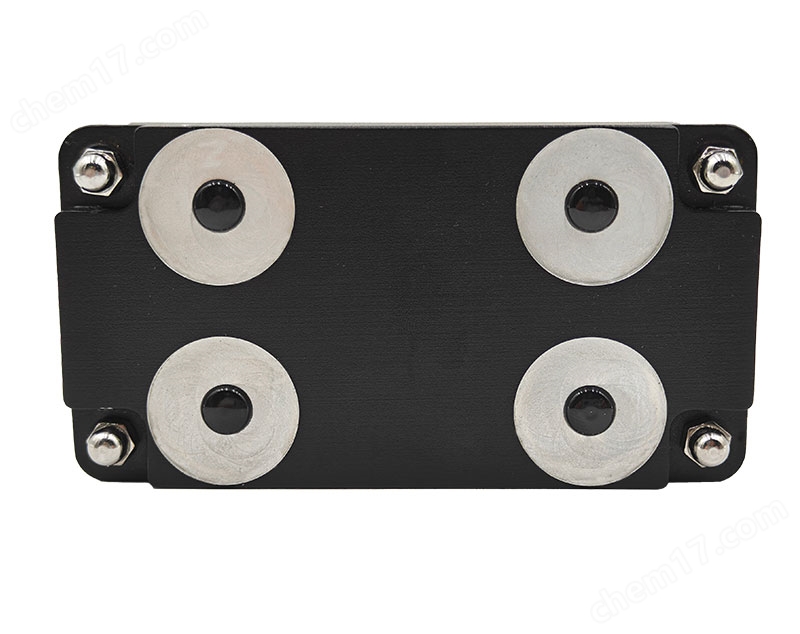

底殼帶有磁吸，可吸附于金屬材質表面
02 產品圖片
03 技術參數
| 響應頻率 | 噪聲 | 輸出范圍 | 工作電壓 |
| 5KHz~1200KHz | 5dBuV(60dB增益) | +-10V（Vpp） | 18V~30V DC寬電壓輸入 |
| 額定負載 | 工作溫度 | 接口類型 | |
| 50Ω | -20℃~+60℃ | BNC接口2個，差分BNC1個，電源接口 | |
| 增益 | 14dB、20dB、34dB、40dB、54dB、60dB可選 | ||
| 內置濾波器 | 5KHz~50KHz；5KHz~160KHz；80KHz~480KHz；5KHz~1200KHz四檔可選 | ||
| 重量 | 尺寸 | 外殼材料 | 防護等級 |
| 483.7g | 長×寬×高：10.5cm×5.5cm×7cm | 鑄鋁 | IP65 |
