檢測光伏板性能質量的測試設備用電致發光原理，工作時給組件施加正向電流，讓組件內部電池片發光，再通過高靈敏度相機捕捉光信號并轉化為圖像。通過分析圖像，運維人員能清晰看到組件內部缺陷的位置、形狀和大小。該檢測儀操作方便，可攜帶至電站現場，快速對組件進行檢測。檢測結果直觀，能及時為運維人員提供組件健康狀況信息。依據檢測結果，運維人員可精準定位故障組件，安排維修或更換，避免因組件缺陷導致發電量損失，保障光伏電站穩定、高效運行，延長電站整體使用壽命。

　　產品簡介：

　　檢測光伏板性能質量的測試設備應用于光伏太陽能電池板的內部缺陷檢測，可跟高的幫助用戶完成產品質量檢測把控生產與安裝風險，

　　便攜式EL檢測儀搭載2000萬級紅外相機可有效幫助用戶完成光伏板質量檢測，整機配備更為輕便的測試電源與三腳架模塊，攜帶運輸更為便捷，并且不受航空攜帶影響。

　　應用場景：

　　適用于光伏電站組件到貨檢，以及倉庫/實驗室/工廠的組件質量檢測。

　　可識別缺陷類型：

　　隱裂破片碎片斷柵黑心虛焊

　　工藝污染低效率片黑邊燒結過刻穿孔

　　產品特點優勢：

　　1、攜帶便捷適用于移動式電站測試

　　2、全自動對焦精度更高清晰度更好

　　3、2000萬級紅外相機畫質更透徹

　　4、程控恒流電源現場檢測更為安全穩定

　　5、平板電腦圖傳查看無需相機查看檢測圖像

　　6、1.5米輕型三腳架移動輕便簡單

　　7、整機模塊低至5kg，背包輕便攜帶

　　應用領域：

　　場景工廠組件、倉庫組件、電站現場組件安裝前測試、

　　測試白天：戶外防紅外暗室測試;室內無太陽光環境測試 夜晚：直接三腳架測試，燈光月光無影響

　　對象晶硅組件、薄膜組件(可定制)

　　數量單塊組件成像檢測

　　規格參數：

　　模塊配置規格

　　相機模塊像素2000萬像素

　　分辨率4928X3264

　　芯片23.6x15.6mm、CMOS傳感器

　　精度1.5mm/pixel

　　光屏蔽燈光、月光、星光、室內輕微太陽光

　　檢測面積3000mm*2000mm

　　鏡頭18-55mm

　　對焦模式全自動對焦

　　電池700mah

　　內存卡32GB、Wi-Fi無線

　　數據線10cm

　　電源模塊輸出電流0～5A可調

　　電流精度0.1A

　　輸出電壓0～60V可調

　　電壓精度0.1V

　　控制面板LED數顯程控面板

　　功能設置上電參數預設保存;輸出一鍵上電

　　電路保護短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板

　　上電線10cm交流三孔輸入線

　　直流線3m直流輸出線、MC4端口對接組件

　　軟件圖傳APP檢測圖片查看與下載

　　支架系統檢測支架1.5米鋁合金支架

　　檢測云臺支架一體式安裝，360度旋轉

　　使用環境沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境

　　質保售后1年質保、24H響應、72H故障解決方案、備品備件協調

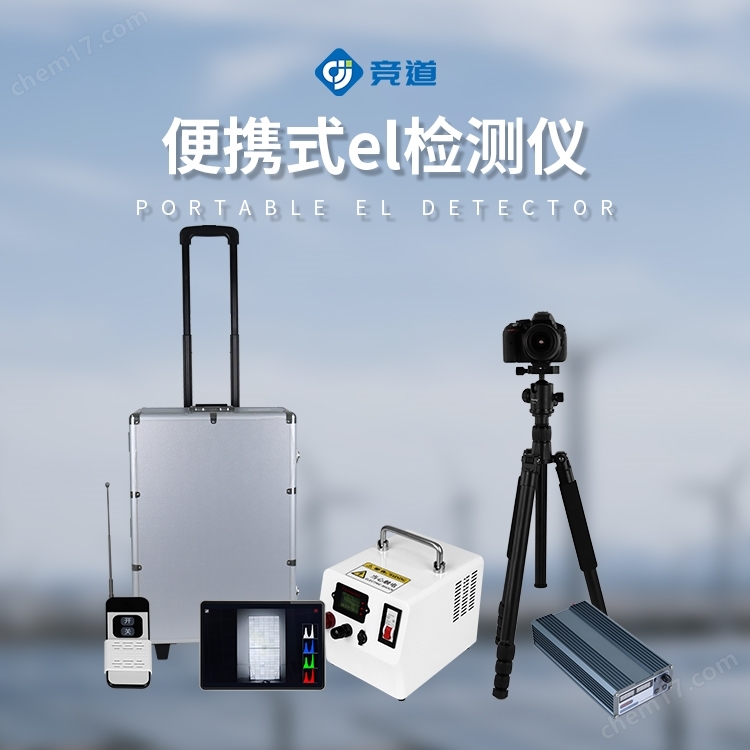

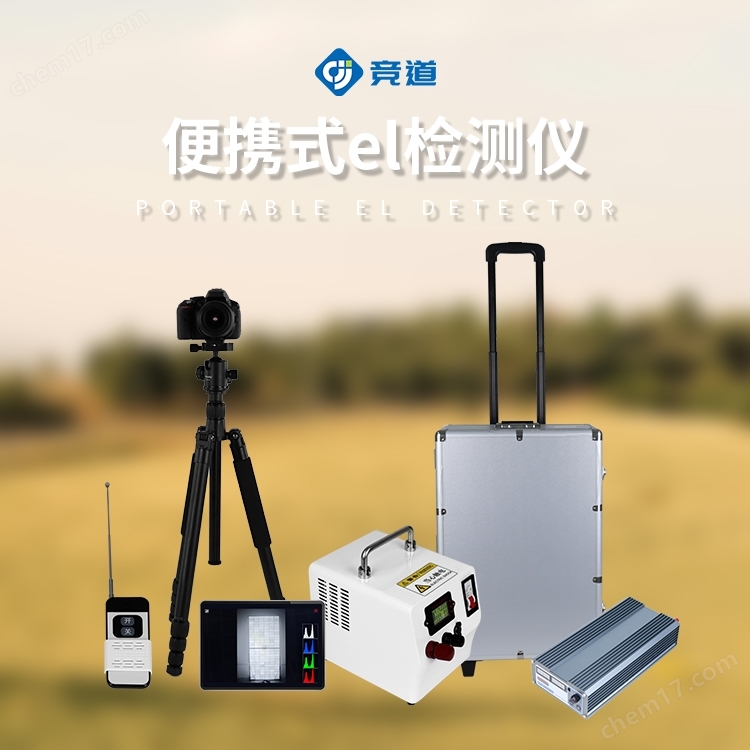

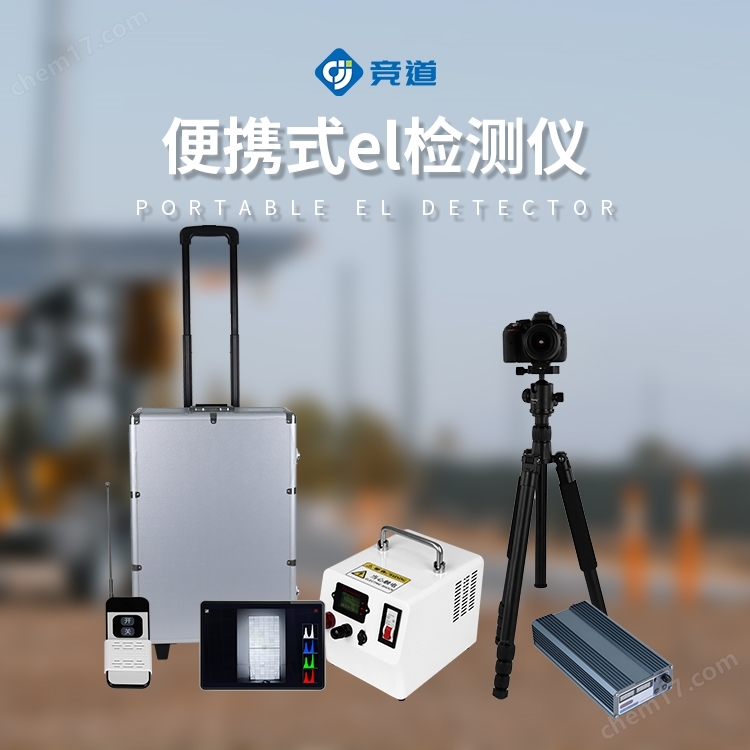

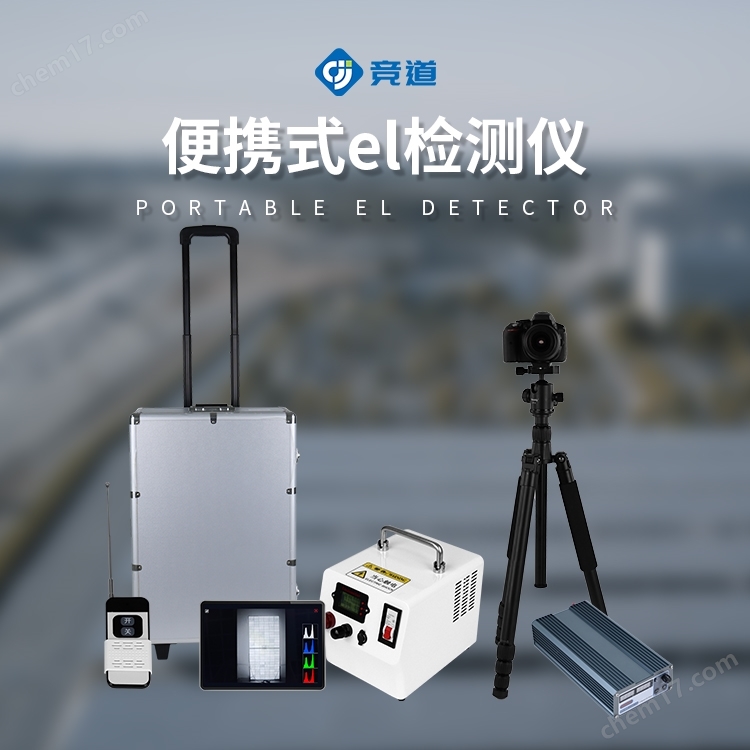

　　配置清單：

　　序號名稱EL1 規格數量單位

　　1EL相機2000萬像素1臺

　　2EL紅外鏡頭18-55mm1臺

　　4圖傳傳輸模塊Wi-Fi內存卡1套

　　5數據線/充電器標準1套

　　6相機電池標準2塊

　　7檢測支架1.5米1套

　　8直流穩壓電源0～60V、0～5A輸出;AC220供電輸入1臺

　　9上電線3米1根

　　10設備三防箱標準1套

　　11EL圖傳APP無線查看相機內檢測圖1套

　　*適用場景光伏電站安裝前組件測試;倉庫組件測試;

　　*其他設備全自動對焦;可航空攜帶
