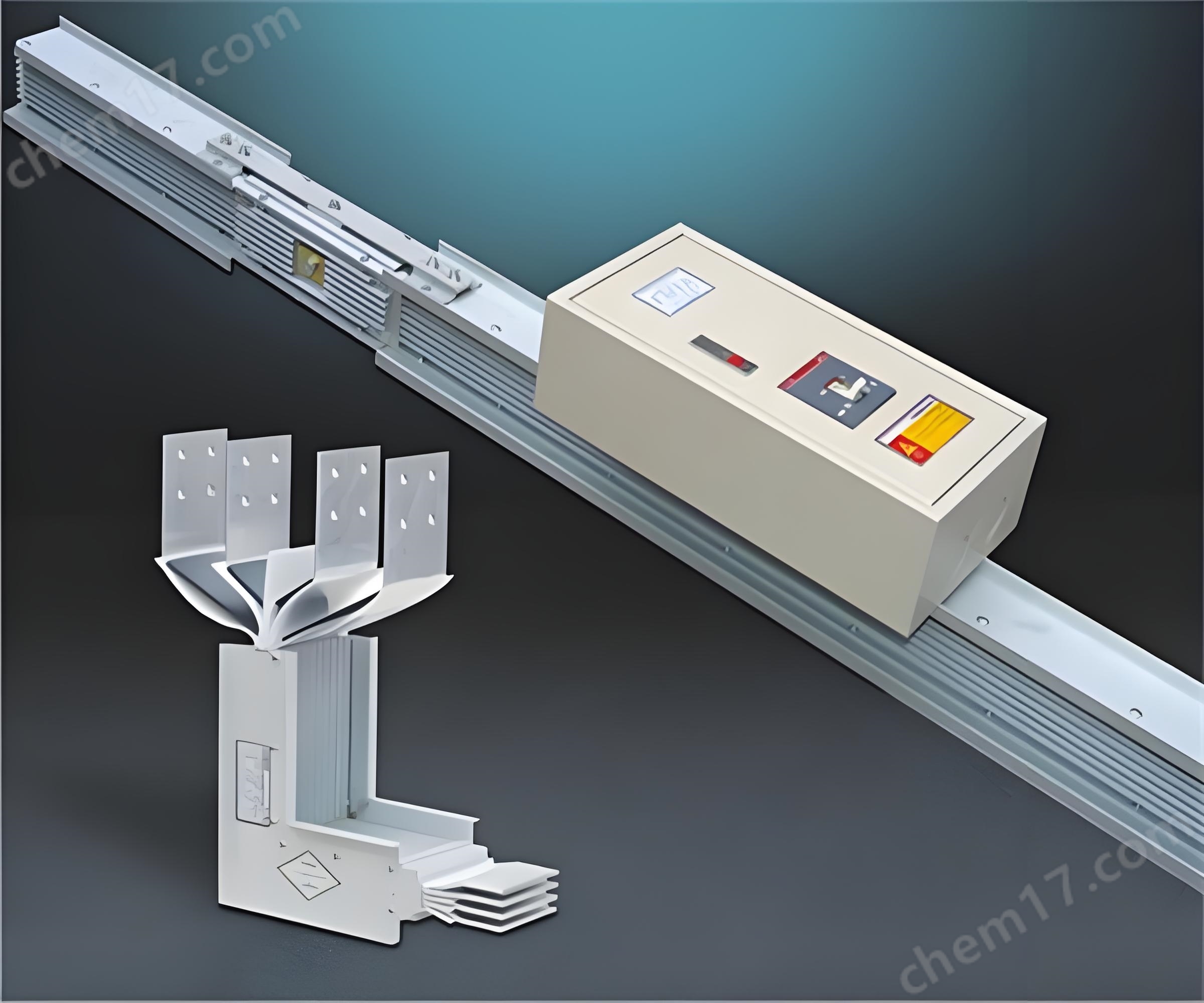

三相四線CFM插接式高強封閉母線槽是現代化企業、高層建筑及其它各種需大電流場所為理想的輸配電設備。具有傳輸容量大、線路損耗小、短路強度高、散熱性能好，其緊湊的結構和通用互換性可使用戶的線路變更，擴展、分支更為方便、靈活 .適用于額定工作電壓660V及以下，頻率為50Hz（或60Hz）,額定電流100A～5000A的供配電系統。

由于母線槽是用銅排或鋁作為導電體，電流容量很大而且電氣和機械性能好，密集絕緣母線槽廠家批發，另外用金屬槽作為外殼，所以具有不燃燒，安全可靠性高，且使用壽命長，與傳統的配電或比較，設備所占面積顯著減少，并且外觀美觀，對于大型建筑物的施工和配電非常有利，概括起來CFM插接式高強封閉母線槽具有下列特點:

1、電流容量可以很大；

2、電壓降很小；

3、短路負載能力強；

4、可靠性高，使用壽命長；

5、安全性高；

6、配電系統的設備增加或變更隨意自如；

7、外形尺寸??；

8、重量輕，操作容易；

9、連接非常簡單(如同連接用水管道一般，一節節通過三通、彎頭等接頭使之連接成一個系統)；

10、施工和檢查簡單；

11、具有現代的美觀。

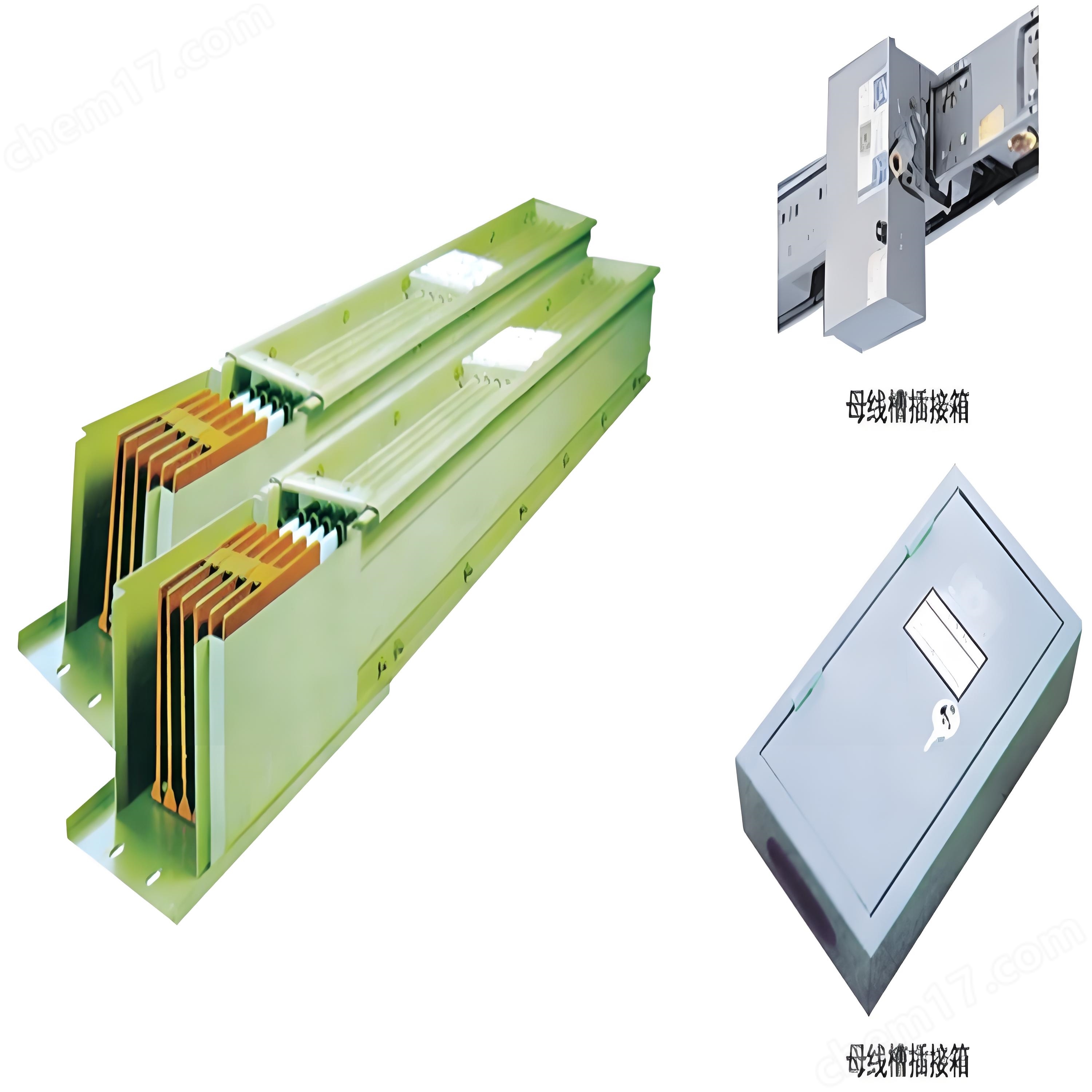

三相四線CFM插接式高強封閉母線槽外殼采用冷軋鋼板一次性滾壓成型外形美觀、具有足夠的剛性，可滿足6m跨距安裝具有較好的散熱性能，提高了母線的載荷能力,能承受較大的電動力其工藝制造不受板材限制，外殼做成瓦溝形式，使母線機械強度增加，母線水平段可生產至13ｍ長。由于外殼做成瓦溝形式，坑溝位置有意將母線分隔固定，母線之間有18ｍｍ的間距，線間通風良好，使母線槽的防潮和散熱功能有明顯的提高，比較適應南方氣候；由于線間有一定的空隙，使導線的溫升下降，這樣就提高了過載能力，并減少了磁振蕩噪聲。

外殼設計

1、材料與成型：外殼采用冷軋鋼板一次性滾壓成型，外形美觀，具有足夠的剛性，可滿足 6米跨距安裝。

2、散熱性能：外殼設計為瓦溝形式，具有良好的散熱性能，提高了母線的載荷能力，能承受較大的電動力。

3、機械強度：母線水平段可生產至 13 米長，機械強度高。

4、通風與防潮：母線之間有 18mm 的間距，線間通風良好，防潮和散熱功能顯著提升，特別適應南方氣候。

5、溫升與噪聲：線間空隙使導線溫升下降，過載能力提高，磁振蕩噪聲減少。

連接與接地

1、連接方式：

- 使用高絕緣、耐電弧、阻燃的高強度絕緣板作為銜接附件。

- 采用帶有絕緣套管的螺栓緊固，螺栓孔與螺栓之間縫隙較小，確保絕緣套管不受剪切力影響。

- 連接時需確保兩段母線槽主母排對齊，螺栓依次均勻上緊，防止絕緣套管受損。

2、接地方式：

- 母線殼體可滿足接地要求，但當外殼采用噴涂處理時，需用導線將兩段母線槽用接地螺栓連接。

3、絕緣檢測：

- 在設備安裝前和安裝后，應進行絕緣檢測，并進行比較，確保設備安裝過程中未導致絕緣性能下降。
