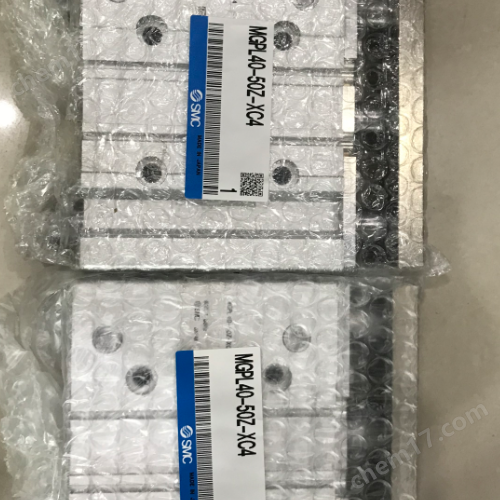

MGPL40-50Z-XC4 原裝SMC氣缸實物圖片
- 公司名稱 成都善榮機電設備有限公司
- 品牌 SMC/日本
- 型號 MGPL40-50Z-XC4
- 產地 日本
- 廠商性質 經銷商
- 更新時間 2025/7/30 11:34:25
- 訪問次數 29
聯系方式:余玲17302157802 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
標準行程 | 200mm | 動作方式 | 雙作用 |
---|---|---|---|
缸徑 | 40mm | 應用領域 | 建材/家具,道路/軌道/船舶,汽車及零部件 |
原裝SMC氣缸實物圖片
MGPL40-50Z-XC4
MGP-Z 系列 帶導桿薄型氣缸
帶導桿薄型氣缸MGPL40-50Z-XC4的優點如下:
結構簡單、體積?。合鄬τ谝话愕臍飧?,帶導桿薄型氣缸由于沒有增加過多的機構,結構更加簡單,體積更小,可以適應狹小空間的應用。
導向準確:導桿的引導作用使得氣缸在運行過程中不易偏移,保證了氣缸的精度和穩定性。
負載傳遞能力強:導桿和活塞的軸向負載傳遞作用,使得帶導桿薄型氣缸在承受負載時具有更高的剛性和穩定性。
安裝方便:帶導桿薄型氣缸的外形結構緊湊、體積小,可以方便地安裝在各種機械設備中。
可靠性高:導桿的軸向?qū)蚝洼S向負載傳遞作用,可以使得氣缸在長期的使用過程中保持較高的精度和穩定性,因此具有較高的可靠性。
●由于導桿縮短、端板厚度變更,重量最多削減24%
●實現節省空間
由于導桿最多縮短22 mm,削減了氣缸安裝時避讓孔的加工量
●圓型磁性開關、耐強磁場磁性開關無需隔板,可直接安裝
字段描述字段取值取值描述
軸承的種類L球軸承
缸徑40缸徑 40mm
通口螺紋的種類-M5X0.8(Φ12-16);Rc(Φ20-100)
氣缸行程50氣缸行程 50mm
行程調整標記-無
磁性開關型號-無磁性開關(內置磁環) ※ 訂制規格XB6時無磁環
磁性開關個數-2個 或 無
訂制規格XC4單側帶強力防塵圈 樣本
配管口徑 (空氣壓通口)1/8
適用流體空氣
形式氣壓式
磁性開關用內置磁環內置磁環
動作方式雙作用
緩沖兩側墊緩沖
低使用圧力 [MPa]0.1 MPa
高使用圧力 [MPa]1.0 MPa
保證耐壓力 [MPa]1.5 MPa
使用流體溫度 最小値 [°C]-10 ℃
使用流體溫度 最大値 [°C]60 ℃
周圍溫度 最小值 [°C]-10 ℃
周圍溫度 最大值 [°C]60 ℃
給油不給油式
使用活塞速度 最小值 [mm/s]50 mm/s
使用活塞速度 最大值 [mm/s]500 mm/s
行程長度允差 最小值 [mm]0 mm
行程長度允差 最大值 [mm]1.5 mm
活塞桿直徑 [mm]14 mm
受壓面積 IN [mm2]1103 mm2
受壓面積 OUT [mm2]1257 mm2
原裝SMC氣缸實物圖片
