化工儀器網>產品展廳>物理特性分析儀器>試驗機>杯突試驗機>GBW-60 60KN全自動杯突試驗機報價

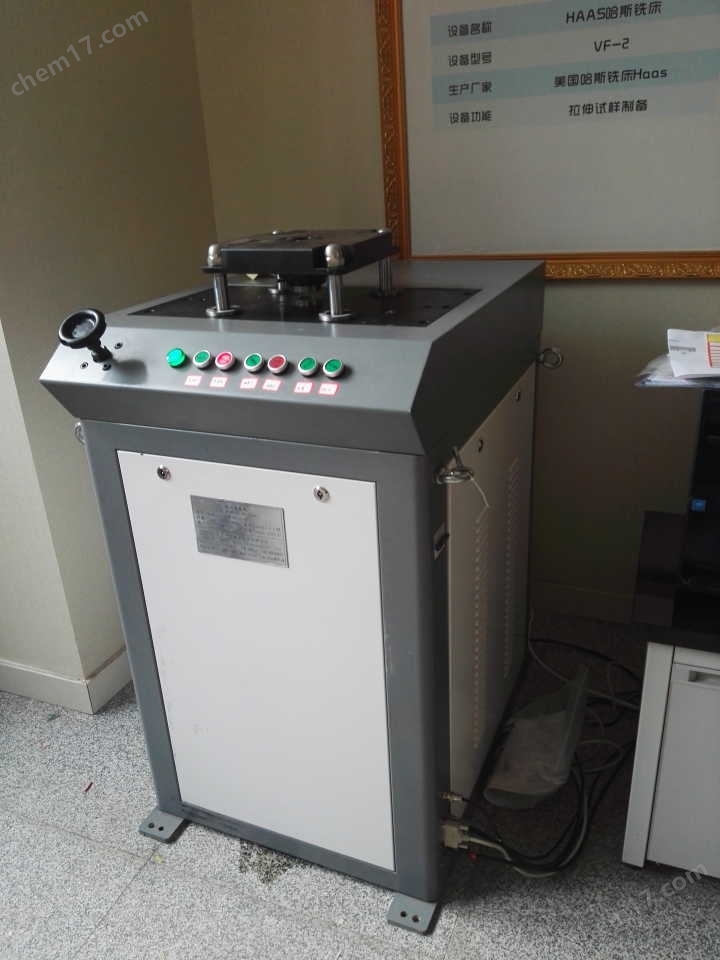

GBW-60 60KN全自動杯突試驗機報價
參考價 | ¥ 68000 | ¥ 50000 |
訂貨量 | 1件 | ≥2件 |
- 公司名稱 盛林精密機械設備(山東)有限公司
- 品牌 盛林精密
- 型號 GBW-60
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/7/30 15:46:53
- 訪問次數 27
杯突試驗機60KN杯突試驗儀全自動杯突測試機杯突試驗機型號濟南杯突試驗機
聯系方式:趙13165133638 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
液壓萬能試驗機,電子萬能試驗機,拉力試驗機,臥式拉力試驗機,電子疲勞試驗機,扭轉試驗機
產地類別 | 國產 | 價格區間 | 5萬-10萬 |
---|---|---|---|
儀器類型 | 液壓式 | 應用領域 | 石油,能源,鋼鐵/金屬,汽車及零部件,綜合 |
金屬材料杯突試驗通過簡單直觀的 “變形 - 開裂” 過程,量化評價薄板的塑性成型能力,其結果直接關聯工業生產中的沖壓工藝穩定性,是連接材料性能與制造工藝的重要橋梁。60KN全自動杯突試驗機報價詳細價格請聯系山東盛林,根據不同配置為您詳細報價~
一、金屬材料杯突試驗機主要用途:
盛林全自動杯突試驗機是用于金屬薄板 / 薄帶塑性成型性能檢測的專用設備,主要通過埃里克森(Erichsen)杯突試驗評估材料在沖壓過程中的抗破裂能力,自動判斷“穿透裂紋”并自動測量“埃里克森杯突值IE”,且配有攝像頭,可以通過視頻回放功能更準確的確定出現裂縫瞬間的杯突值,廣泛應用于金屬材料沖壓性能的質量控制與研發。
二、金屬材料杯突試驗機功能特點:
剛性機架:采用高強度鑄鐵或鋼材焊接,確保加載時無變形,保證測試穩定性;
加載系統:伺服電機 + 滾珠絲杠驅動沖頭升降,實現精準速度控制(加載速度誤差≤±2%);
夾具系統:包括壓邊圈(固定試樣邊緣)、凹模(與沖頭配合形成變形空間),材質為高強度合金工具鋼(如 Cr12MoV),經熱處理提高耐磨性。
自動操作:集成自動對中、自動夾緊試樣、自動加載 / 卸載、自動判斷裂紋(通過光學傳感器或力值突變識別),減少人工操作誤差;
智能檢測:實時采集力值、沖頭位移數據,繪制力 - 位移曲線,自動記錄裂紋出現時的杯突值(IE);
數據處理:自動計算平均值、標準差,生成符合標準的測試報告(可導出 Excel 或 PDF),支持批量試樣連續測試,效率提升顯著。
三、金屬材料杯突試驗機技術參數:
最大試驗力 | 60KN(力值精度 ±1% FS,分辨率 0.1N) |
試樣厚度范圍 | 0.1-3mm(特殊配置可擴展至 4mm) |
沖頭規格 | 直徑 20mm(球形,符合 GB/ISO 標準) |
凹模規格 | 孔徑 33mm(與沖頭匹配,保證間隙均勻) |
壓邊力 | 0-10KN(可調,確保試樣邊緣不滑動,通常設為 10KN) |
加載速度 | 0.5-50mm/min(無級可調,常用 5mm/min,符合標準要求) |
杯突值測量范圍 | 0-15mm(分辨率 0.01mm,測量精度 ±0.01mm) |
試樣尺寸 | 90mm×90mm(或 φ90mm,可兼容不同標準要求) |
控制方式 | 計算機 + PLC 控制,支持觸摸屏 / 軟件雙操作 |
符合標準 | GB/T 4156-2007、ISO 20482:2003、ASTM E2048 等 |
四、金屬材料杯突試驗機操作與維護要點:
試樣準備:試樣需平整、無油污和劃痕,尺寸符合標準(如 90mm×90mm),厚度均勻(偏差≤0.01mm);
設備校準:定期(如每半年)校準力值和位移傳感器,確保測量精度;
模具維護:沖頭和凹模表面需保持光滑(避免劃傷試樣),定期清潔并涂抹防銹油;
安全防護:設備需配備防護罩(防止試樣破裂飛濺),過載時自動停機保護。
60KN全自動杯突試驗機報價60KN 全自動杯突試驗機憑借 60KN 的試驗力覆蓋范圍和全自動操作優勢,成為金屬薄板沖壓性能檢測的高效工具,其數據直接指導材料選型和成型工藝優化,是制造業質量控制的關鍵設備。
