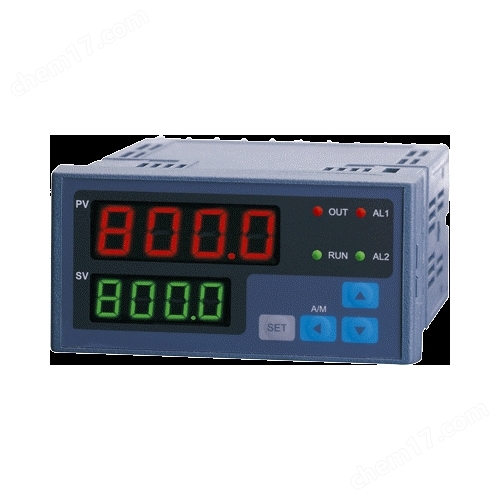

XMDA-5120-03-5 智能測控儀表

概述

具備輸入數字校正系統、數字濾波、可編程輸入規格及可編程報警輸出等功能；具有90-260VAC 范圍輸入的開關電源及多種安裝尺寸等特點。 6 個可編程輸入回路，配合不同的輸入模塊，可以輸入最多6 路的熱電偶、電壓或電流信號。齊全的輸入規格，各路輸入可以使用不同的信號規格。當輸入為線性電壓、電流或電阻時，各回路可獨立定義刻度及小數點位置，當輸入為熱電偶或熱電阻等溫度傳感器時，可獨立進行平移修正及選擇0.1/1℃指示分辨率。

各輸入回路均具備數字濾波，且濾波強度可以獨立調整或取消濾波。輸入顯示路數可任意設置為1-6 路。具備定點/ 自動巡回測量顯示功能，并可手動設置巡檢速度。

本系列儀表具備公共的上、下限報警限值設定功能，并且其報警限值與回差各路可分別獨立設置。

最多可同時支持6 路輸入和2 路繼電器輸出。具備先進的與計算機通訊功能，儀表可選配通訊組件（RS232C/RS485），可與上位計算機通信，或接微型打印機，定時/ 隨機打印測量數據。它在通訊時可等同6 臺的獨立的測量?jī)x表，可大大降低計算機采集模擬量數據的成本。

XMDA-5120-03-5 智能測控儀表技術規格

●輸入規格：

熱電偶和線性mV 電壓：K、S、WRe5-26、E、J、T、B、N、0-20mV、0-50mV、0-100mV 等

熱電阻：Pt100、Cu50、0-80 歐、0-400 歐等

線性電壓：0-1V、0.2-1V、0-2.5V、0-5V、1-5V 等

線性電流：0-10mA、0-20mA、4-20mA 等

熱電阻接線為三線制，要求三線電阻相等，引線電阻小于18 歐

測量范圍：K(-50~1300℃)、S(-50~1700℃)、WRe526（0~2300℃）、T(-200~350℃)、E(0~00℃)、J(0~000℃)、B(0~800℃)、N(0~300℃)、Pt100(-200~600℃)、Cu50(-50~150℃)

線性輸入：-1999~9999 由用戶定義

測量精度：0.2 級(± 0.2％FS ± 1 個字)；0.3 級（± 0.3％FS ± 1 個字，僅Cu50）

注：B 分度號熱電偶在0~600℃時可進行測量，但精度無法達到標定精度，在600~800℃可保證測量精度。

響應時間：≤ 1.5 秒（設置數字濾波參數為0 或1 時）

自動巡檢時間間隔：大約為1.2 秒或2 秒可選

報警功能：上限報警和下限報警，每回路獨立設置

報警輸出：繼電器觸點開關輸出（常開加常閉）220VAC/2A 或24VDC/2A 無觸點開關輸出

環境溫度：0～50℃

相對濕度：≤85%，避免強腐蝕氣體

電 源：90～260VAC/50Hz

電源消耗：≤ 4W
