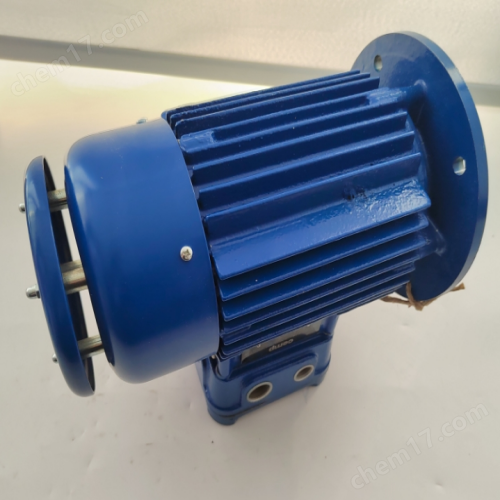

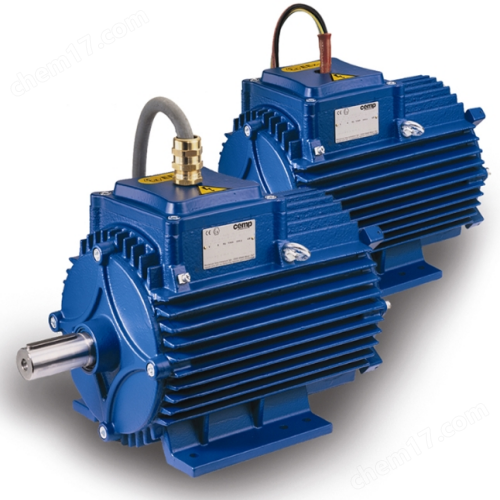

意大利Cemp防爆電機E3AB 35 100 LB 4節能型

一、產品定位
E3AB 35 100 LB 4 是意大利 CEMP 融合“E3-IE3 高效”與“AB 35 隔爆”兩大技術平臺后推出的 4 極 3 kW 電機。IEC 100 LB 機座體積緊湊，卻擁有 II 2G Ex d IIB T4 Gb 的隔爆等級，可在石油化工、海工平臺、制藥及精細化工等 Zone 1/21 場所直接啟動或配合變頻器運行，是替代傳統 2.2 kW-4 kW 鋁殼電機的理想升級方案。
二、核心防爆與安全設計
認證與標準
• ATEX 2014/34/EU：II 2G Ex d IIB T4 Gb / II 2D Ex tb IIIC T135 °C Db
• IECEx：Ex d IIB T4 Gb / Ex tb IIIC T135 °C Db
• 符合 IEC 60079-0、60079-1、60079-31 及 IEC 60034-1/-5/-6 要求
鑄鐵隔爆外殼
• 機座與端蓋采用 HT250 灰鑄鐵，壁厚 5 mm，可承受 15 bar 爆炸壓力
• 隔爆面精密加工，防爆間隙 ≤ 0.05 mm，阻火路徑 ≥ 12 mm
• 防護等級 IP55（可選 IP56/IP66），標配 C5-M 級海洋防腐涂層
IE3 高效節能
• 定子采用低損耗冷軋硅鋼片 + 真空壓力浸漬（VPI）F 級絕緣，B 級溫升運行
• 效率 87.8 %（50 Hz 400 V 時），直接滿足中國 GB 18613-2020 3 級及歐盟 EU 2019/1781 IE3 要求
三、主要技術參數（典型值）
• 額定功率：3 kW
• 額定電壓：400 V Δ，50 Hz（可定制 460 V 60 Hz）
• 額定電流：6.2 A
• 額定轉速：1 455 r/min
• 功率因數：0.83
• 起動轉矩 / 額定轉矩：2.9
• 最大轉矩 / 額定轉矩：3.3
• 噪聲：≤ 69 dB(A)（1 m 自由場）
• 轉動慣量：0.011 kg·m2
• 重量：≈ 45 kg（IM B3 結構）
四、模塊化功能擴展
CEMP 提供“出廠預裝 / 現場即插”模塊，讓同一臺 E3AB 35 100 LB 4 迅速適應不同工況：
變頻套件：
– 標配 PTC 150 °C 熱敏電阻 + 接地環，可直接接入 ABB ACS580 / Siemens G120 / Danfoss VLT 等主流 VFD；恒轉矩 5-50 Hz，恒功率 50-100 Hz
– 可選 IC416 強制風冷，確保低速大轉矩時溫升＜80 K
機械制動：DC 20 Nm 盤式制動器，帶手動釋放，滿足提升或定位要求
編碼器：增量式 1 024 ppr 或絕對值單圈 12-bit，支持閉環矢量控制
接線盒：四面可旋轉 90°，雙格蘭頭 M25×1.5，方便現場布線
狀態監測：PT100 雙支或 SPM 振動傳感器，接入 DCS 實現預測性維護
五、典型應用案例
石化循環泵
浙江某煉化廠重整裝置循環水增壓泵，原 2.2 kW 鋁殼電機效率低、機殼易腐蝕。換裝 E3AB 35 100 LB 4 后，泵流量提升 8 %，年節電 3 200 kWh；隔爆 Ex d IIB T4 認證滿足氫+烴混合氣體環境。
FPSO 艙底泵
巴西某 FPSO 艙底含油污水泵空間受限，E3AB 35 100 LB 4 采用 B14 法蘭 + 制動器模塊，替換原 4 kW 鋁殼電機，體積減小 25 %，重量降低 18 %，順利通過 IECEx 現場檢驗。
制藥潔凈區
瑞士某 API 工廠溶劑輸送泵要求 CIP/SIP 濕熱清洗，選用 IP66 不銹鋼雨罩 + 食品級潤滑脂版本，通過 FDA 認證，連續運行 30 000 h 免維護。
精細化工攪拌機
上海某涂料廠溶劑攪拌釜需 300-1 500 r/min 無級調速；E3AB 35 100 LB 4 + VFD 實現 20-60 Hz 恒轉矩運行，桶壁結皮減少 40 %，產品良率提升 5 %。
六、安裝與維護優勢
• 免維護軸承（終身潤滑，L10h ≥ 40 000 h），降低海上平臺維護成本
• 前端蓋 4 顆螺釘即可拆下，5 min 完成制動器或編碼器更換
• CEMP 全球聯保：歐洲本部 + 中國、中東、北美 7 大服務中心，24 h 內響應備件需求
