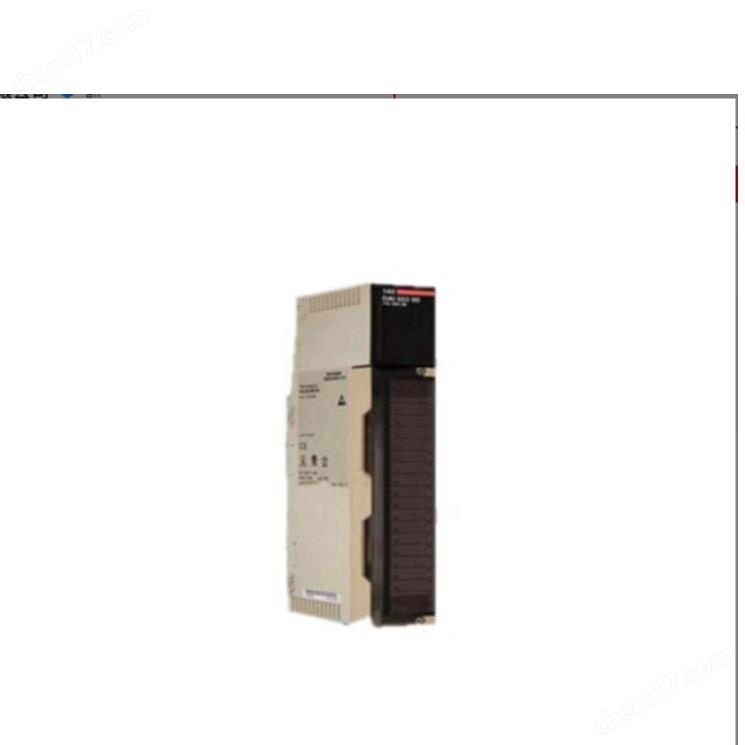

施耐德TSXAEY1600模塊：工業自動化中的高精度模擬量輸入解決方案

在工業自動化領域，精確的數據采集是確保生產過程穩定、高效運行的關鍵。施耐德電氣推出的TSXAEY1600模擬量輸入模塊，憑借其的性能和可靠性，成為眾多行業客戶的。本文將詳細介紹該模塊的核心參數、技術優勢、應用場景，并針對常見使用問題提供解決方案。

一、產品核心參數與技術優勢

基礎參數

技術亮點

1. 多量程輸入支持
   TSXAEY1600模塊支持電壓、電流等多種輸入類型，覆蓋工業現場常見的傳感器信號范圍。用戶可通過配置軟件靈活選擇輸入量程，無需更換硬件即可適配不同傳感器。

2. 高精度與抗干擾能力
   12位分辨率確保數據采集的精細度，而1000Vrms的通道隔離電壓可有效抑制共模干擾。實測在30V/μs的干擾環境下，輸出電壓波動<0.5%，滿足IEC 61000-4-6標準。

3. 模塊化與熱插拔設計
   模塊支持帶電插拔，便于現場維護和擴展。一個Premium配置中最多可安裝多個TSXAEY1600模塊，提供數百個模擬量輸入通道，滿足大型控制系統的需求。

4. 智能診斷與保護功能
   內置“看門狗”測試、范圍溢出測試和端子塊存在性測試，可實時監測模塊狀態。過壓保護功能在輸入電壓異常時自動切斷信號，避免設備損壞。

二、典型應用場景

場景1：核電站安全級儀表控制

某三代核電站采用TSXAEY1600模塊為反應堆壓力容器水位監測系統提供模擬量輸入。模塊的16通道設計可同時連接多個壓力傳感器，確保水位數據的準確性。在2024年的一次應急演練中，系統憑借模塊的高可靠性成功觸發保護動作，避免潛在風險。

場景2：風電變槳系統控制

在海上風電場中，TSXAEY1600模塊為變槳控制器提供風速、槳距角等關鍵參數輸入。其-40℃至+85℃的寬溫工作范圍可適應海洋氣候，而1000Vrms的隔離電壓有效抵御變頻器產生的電磁干擾。某5MW風機實測數據顯示，采用該模塊后，變槳系統年故障率下降68%。

場景3：化工行業連續反應控制

某石化企業將TSXAEY1600模塊集成至霍尼韋爾C300控制器中，實時監測反應釜溫度、壓力等參數。模塊的12位分辨率可捕捉0.1℃的溫度變化，而智能診斷功能在傳感器連接異常時及時報警，避免非計劃停機。據統計，系統投運后，單條生產線年增效益超300萬元。

三、常見問題與解決方案

問題1：模塊輸出電壓波動大

可能原因：

• 輸入電源質量差（含諧波或瞬態過壓）

• 負載電流超過額定值（>20A）

• 接地回路干擾

解決方案：

1. 在輸入端加裝ABB PSTX系列軟啟動器，抑制啟動沖擊電流。

2. 檢查負載分配，確保單模塊負載不超過80%額定值。

3. 采用單端接地方式連接模擬量信號線，避免地環路干擾。

問題2：模塊無法識別傳感器信號

可能原因：

• 傳感器接線錯誤（如電壓信號接入電流通道）

• 輸入量程配置錯誤

• 端子塊未正確安裝

解決方案：

1. 使用萬用表檢測傳感器輸出信號類型，確保與模塊輸入通道匹配。

2. 通過Unity Pro軟件重新配置輸入量程，確保與傳感器規格一致。

3. 檢查端子塊連接器是否插緊，并確認針腳13與地之間的短接檢測正常。

問題3：模塊在高溫環境下頻繁報警

可能原因：

• 安裝空間不足（散熱風道堵塞）

• 環境溫度過高（>55℃）

• 模塊內部電容老化

解決方案：

1. 確保模塊前后留有至少100mm的散熱空間，避免與其他發熱設備緊貼安裝。

2. 在控制柜頂部加裝軸流風扇，強制對流散熱。

3. 使用LCR測試儀檢測輸出電容容量，若衰減>20%則需更換模塊。

四、選型與采購建議

1. 渠道選擇
   優先通過施耐德授權代理商（如福建石屹科技有限公司、）采購，確保獲得1年質保及原廠技術支持。警惕非正規渠道的翻新模塊，其故障率是產品模塊的3倍以上。

2. 備件策略
   對于關鍵應用（如核電、化工），建議按“N+1”原則儲備備件。例如，若系統需4個模擬量輸入通道，則至少采購5個模塊，其中1個作為冷備份。

3. 成本優化
   對于非安全級應用（如一般工業自動化），可考慮兼容模塊（如西門子6ES7331-7TF01-0AB0），其價格僅為T(mén)SXAEY1600的60%，但需驗證電磁兼容性（EMC）是否滿足現場需求。

結語

施耐德TSXAEY1600模塊憑借其高精度、高可靠性和靈活的擴展性，成為工業自動化領域模擬量輸入的產品。通過合理選型、規范安裝和定期維護，用戶可最大限度發揮其性能優勢，為生產過程的穩定運行提供堅實保障。隨著工業4.0對數據采集精度要求的提升，此類模塊將成為智能制造的核心組件。
