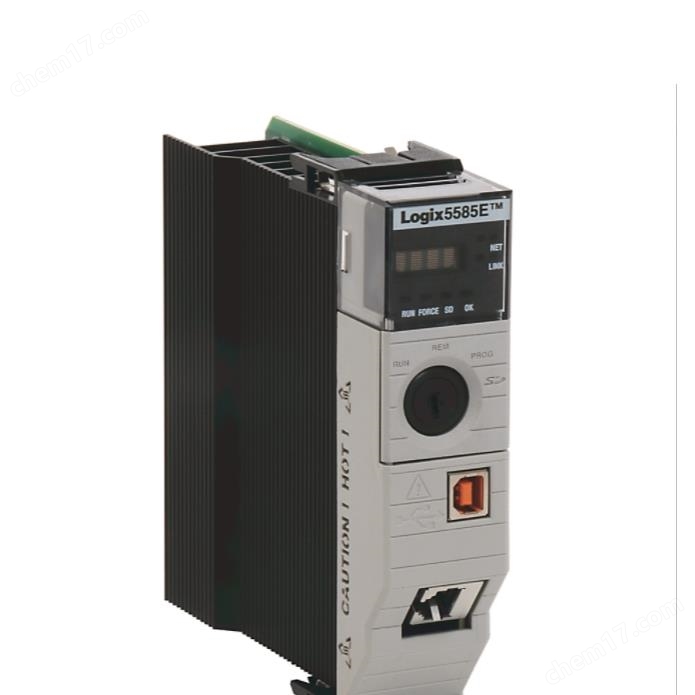

1756-L83E AB工控5580控制器
- 公司名稱 福建石屹科技有限公司
- 品牌 AB羅克韋爾
- 型號 1756-L83E
- 產地
- 廠商性質 經銷商
- 更新時間 2025/8/11 15:27:57
- 訪問次數 14
聯系方式：程工19959282717 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
PLC、DSC、CPU、觸摸屏、伺服、模塊、驅動、變頻器、人機界面、調速器、電源、電機、數控、傳感器、斷路器,繼電器、溫控器、軟啟動、儀器儀表、低壓配電、接觸器、按鈕、電力電纜以及其它電工電器自動化設備配件。
| 產地類別 | 進口 |
|---|
AB工控5580控制器
AB工控5580控制器
AB 1756-L83E控制器：工業自動化領域的性能與可靠之選
在工業4.0與智能制造浪潮的推動下，企業對自動化控制系統的性能、靈活性與可靠性提出了更高要求。作為羅克韋爾自動化（AB）ControlLogix系列的核心產品，1756-L83E控制器憑借其強大的處理能力、模塊化設計及工業級可靠性，成為化工、電子、軌道交通等領域的控制平臺。本文將深度解析該控制器的技術特性、應用場景，并針對常見問題提供實戰解決方案。
一、產品核心參數與技術特性
基礎參數表
| 參數項 | 規格說明 |
|---|---|
| 品牌型號 | AB羅克韋爾1756-L83E |
| 處理器架構 | 高性能雙核處理器（主頻1.2GHz） |
| 用戶內存 | 750KB/15MB/35MB可選（最大支持8MB擴展） |
| I/O尋址能力 | 單控制器支持多達128,000個I/O點 |
| 通信接口 | 2×以太網端口（10/100Mbps）、1×USB 2.0、1×RS232串口 |
| 網絡協議 | EtherNet/IP、ControlNet、DeviceNet、Modbus TCP/RTU、PROFINET（可選） |
| 冗余支持 | 支持ControlLogix冗余系統（主從切換時間<50ms） |
| 環境適應性 | 工作溫度-30℃至70℃，濕度5%-95%（無冷凝），符合IP20防護標準 |
| 認證標準 | CE、UL、cUL、EN/IEC 61131-2、ISO 9001 |
| 典型應用場景 | 離散控制、過程控制、運動控制、安全控制、數據采集與監控（SCADA） |
技術突破點
高性能雙核架構
1756-L83E采用雙核處理器設計，邏輯執行速度較前代提升40%，可同時處理復雜運動控制算法（如多軸同步）與實時數據采集任務。例如，在某汽車焊裝線中，該控制器實現20軸同步控制，焊接精度達±0.1mm，同時通過EtherNet/IP網絡實時上傳1000+點位數據至MES系統。模塊化擴展能力
通過1756機架系統，用戶可靈活組合數字量/模擬量I/O、高速計數、溫度控制等模塊。例如，某化工反應釜項目采用“1756-L83E+1756-IF8模擬量輸入+1756-OF8模擬量輸出”方案，實現溫度、壓力、流量的閉環控制，控制周期縮短至10ms。工業級冗余設計
支持ControlLogix冗余系統，主從控制器通過1757-SRM模塊實現狀態同步。當主控制器故障時，從控制器自動接管，確保系統連續運行。某軌道交通信號系統采用該方案后，年故障率從0.5次/年降至0.02次/年。多協議兼容性
內置EtherNet/IP、Modbus TCP等主流工業協議，可無縫集成第三方設備。例如，某光伏電站通過1756-ENBT模塊將逆變器、氣象站等設備接入控制系統，實現發電效率優化與故障預測。
二、典型應用場景
場景1：化工過程控制
某石化企業采用1756-L83E控制器實現反應釜溫度、壓力、流量的三沖量控制。通過1756-IF16V模擬量輸入模塊采集現場信號，結合PID算法實現精確調節，使產品合格率從92%提升至98.5%。同時，控制器通過EtherNet/IP網絡將生產數據上傳至企業ERP系統，實現生產透明化管理。
場景2：汽車焊裝線運動控制
在某新能源汽車焊裝線中，1756-L83E控制器驅動24臺伺服電機，實現車身焊接、涂膠、搬運等工序的同步控制。通過1756-M02SE運動控制模塊，控制器將焊接路徑規劃時間從500ms縮短至200ms，生產節拍提升至45JPH（每小時45臺）。
場景3：軌道交通信號控制
某地鐵信號系統采用1756-L83E控制器作為區域控制器（ZC），通過ControlNet網絡連接聯鎖設備、軌道電路等子系統。其冗余設計確保任一控制器故障時，系統仍可維持安全運行，滿足SIL4級安全完整性要求。
場景4：數據中心基礎設施管理
某邊緣數據中心采用“1756-L83E+1794-IE8C溫度輸入”方案監控機柜溫度?？刂破魍ㄟ^(guò)Modbus TCP協議將數據上傳至DCIM系統，并結合動態制冷策略（如調整CRAC空調風量），使PUE從1.8降至1.4，年節電量達50萬kWh。
三、常見問題與解決方案
問題1：控制器啟動時報“EtherNet/IP通信故障”
可能原因：
以太網端口未正確配置IP地址
交換機端口VLAN設置錯誤
物理鏈路中斷（網線損壞或端口松動）
解決方案：
通過RSLinx Classic軟件檢查控制器IP地址是否與上位機在同一網段。
確認交換機端口VLAN ID與控制器配置一致（如VLAN 10）。
使用網線測試儀檢查鏈路連續性，更換損壞網線或重新插拔端口。
問題2：冗余系統切換失敗
可能原因：
主從控制器固件版本不一致
1757-SRM冗余模塊未正確安裝
同步網絡帶寬不足（如ControlNet負載率>60%）
解決方案：
通過ControlFlash軟件將主從控制器固件升級至相同版本（如v32.11）。
檢查1757-SRM模塊指示燈狀態（綠色為正常，紅色需更換模塊）。
優化ControlNet網絡配置，將負載率降至40%以下（如減少節點數量或增加中繼器）。
問題3：模擬量輸入模塊讀數波動大
可能原因：
現場干擾（如變頻器、電機產生的電磁噪聲）
傳感器接線錯誤（如未使用屏蔽線）
模塊量程設置與傳感器不匹配
解決方案：
將模擬量信號線與動力線分開布線，間距≥20cm。
使用屏蔽雙絞線（如RVSP 2×1.5mm2）連接傳感器，屏蔽層單端接地。
在Studio 5000軟件中確認模塊量程設置（如4-20mA對應0-100℃）。
問題4：控制器與HMI通信中斷
可能原因：
HMI軟件版本與控制器不兼容
通信協議配置錯誤（如Modbus TCP端口號不一致）
控制器負載過高（CPU使用率>80%）
解決方案：
將HMI軟件（如FactoryTalk View ME）升級至與控制器兼容的版本（如v12.0）。
檢查Modbus TCP協議配置，確保端口號為502（默認值）。
優化控制器程序邏輯，減少不必要的掃描任務（如關閉未使用的通信端口）。
四、選型與部署建議
內存容量選擇
基礎應用（如單機控制）：選用750KB內存版本
復雜系統（如多軸運動控制+數據采集）：選用15MB或35MB內存版本
擴展需求：預留20%內存余量以應對未來功能升級
冗余配置策略
關鍵負載（如安全控制系統）：采用“雙控制器+雙電源”全冗余方案
非關鍵負載（如環境監控）：采用“單控制器+冷備”方案，定期切換測試
網絡拓?fù)鋬?yōu)化
EtherNet/IP網絡：采用星型拓?fù)洌粨Q機端口帶寬≥1Gbps
ControlNet網絡：使用中繼器延長傳輸距離（最大10km），節點數≤99
DeviceNet網絡：限制總線長度≤500m，節點數≤64
結語
AB 1756-L83E控制器以其高性能、高可靠性與靈活擴展性，成為工業自動化領域的產品。通過科學選型、規范部署與智能維護，用戶可構建“零中斷、高效率”的控制系統，為智能制造與數字化轉型提供堅實支撐。隨著工業物聯網（IIoT）技術的深入發展，該控制器將持續進化，為未來工廠注入更強動力。
