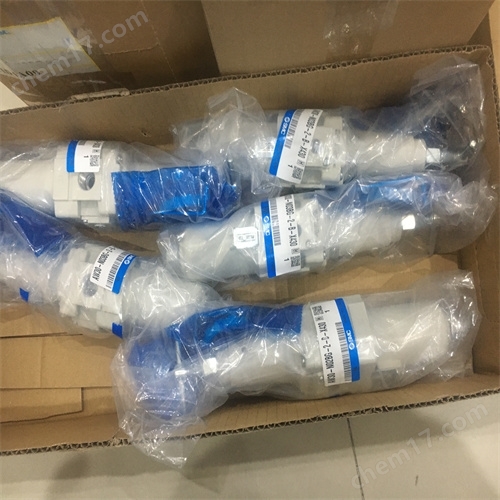

AW30-N02BG-2-b-X430 日本SMC過濾減壓閥現貨
- 公司名稱 成都善榮機電設備有限公司
- 品牌 SMC/日本
- 型號 AW30-N02BG-2-b-X430
- 產地 日本
- 廠商性質 經銷商
- 更新時間 2025/8/11 17:19:32
- 訪問次數 55
聯系方式:余玲17302157802 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
應用領域 | 生物產業,石油,能源,制藥/生物制藥 |
---|
日本SMC過濾減壓閥現貨
AW30-N02BG-2-b-X430
AW20-AW60-B 系列 模塊式 過濾減壓閥(逆流功能可選)
●過濾器和減壓閥一體化,可省空間、省配管
●該減壓閥內置能將出口側壓力快速排出的機構
主體大小30組合件大小
帶逆流功能-無逆流功能
螺紋種類NNPT
接管口徑021/4
可選項aB帶托架
可選項b-無自動排水器
可選項cG圓形壓力表(帶限位指示器),無設定螺母(面板安裝用)
準標準a20.05~0.85MPa設定,金屬杯;X406:0.05~0.4MPa設定;X425:0.1~1.7MPa設定
準標準b-帶排水活門,溢流型,流向:左→右,產品標牌、杯注意指示和壓力表的單位表示:MPa
訂制規格X430低溫環境用
SMC氣動三聯件是指空氣過濾器、減壓閥、油霧器組合在一起。其中減壓閥可對氣源進行穩壓,使氣源處于恒定狀態,可減小因氣源氣壓突變時對閥門或執行器等硬件的損傷。過濾器用于對氣源的清潔,可過濾壓縮空氣中的水份,避免水份隨氣體進入裝置。油霧器可對機體運動部件進行潤滑,可以對不方便加潤滑油的部件進行潤滑,大大延長機體的使用壽命。
各元件之間采用模塊式連接方式。元件之間使用了帶托架的隔板組件,將固定件掛到杠桿銷上,再擰緊緊定螺釘,則固定件上的斜面與元件上的斜面便使組件緊緊拉在一起。這種連接方式安裝簡單,密封性好,易于實現標準化、系列化,可縮小外形尺寸,節省空間和配管,便于維修,便于集中管理。
日本SMC減壓閥原理說明:
1、將手輪外拉,看到橘黃色的色帶后,順時針旋轉手輪。
2、調節彈簧被壓縮,推動膜片下移,通過閥桿打開閥芯,則進口氣壓經閥芯調節降壓,有壓力輸出。
3、出口壓力氣體經反饋通路進入膜片下腔,在膜片上產生一個向上推力。
4、終膜片下部的壓力和上部的彈簧力兩者一致時(推力與調壓彈簧力平衡時),出口得到穩定的氣壓力。
日本SMC減壓閥的調節方法
日本SMC減壓閥出口壓力一般有一個調節范圍,不像不可調的減壓閥,其出口壓力出廠就設定好了,不可調節。日本SMC可調式減壓閥出口壓力調節的方法很簡單:
1.把可調式減壓閥上面的黑色蓋子打開,找到調整可調式減壓閥出口壓力的地方,用一字起子把可調式減壓閥彈簧逆時針擰到松狀態;
日本SMC過濾減壓閥現貨
