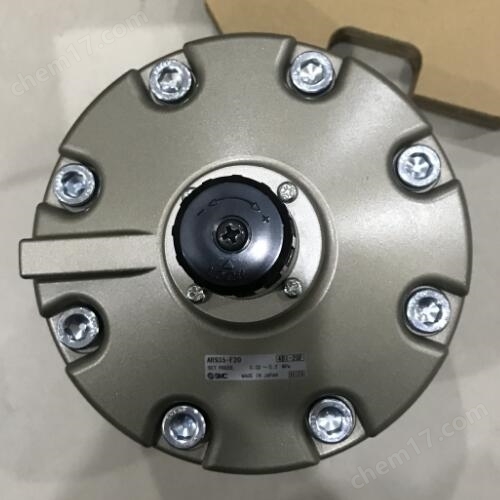

AR925-20G SMC先導式減壓閥安裝與維護
- 公司名稱 上海乾拓貿易有限公司
- 品牌 SMC/日本
- 型號 AR925-20G
- 產地
- 廠商性質 經銷商
- 更新時間 2025/8/12 10:07:26
- 訪問次數 23
聯系方式:單榮兵17302157802 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
應用領域 | 電子/電池,電氣 |
---|
SMC先導式減壓閥安裝與維護
先導式減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量,將介質的壓力降低,同時借助閥后壓力的作用調節啟閉件的開度,使閥后壓力保持在一定范圍內,在進口壓力不斷變化的情況下,保持出口壓力在設定的范圍內,保護其后的生活生產器具。本類閥門在管道中一般應當水平安裝。
自力式減壓閥的工作由閥后壓力進行控制。當壓力感應器檢測到閥門壓力指示升高時,減壓閥閥門開度減小;當檢測到減壓閥后壓力減小,減壓閥閥門開度增大,以滿足控制要求。
SMC膜片式減壓閥的工作原理是:將手輪外拉,見到黃色圈后,順時針旋轉手輪,調壓彈簧被壓縮,推動膜片組件下移,通過閥桿,打開閥芯,則進氣口壓力經閥芯節流降壓,有壓力輸出。出口壓力氣體經反饋管浸入膜片下腔,在膜片上產生一個向上的推力。當此推力與調壓彈簧平衡時,出口壓力便穩定在一定值。
逆時針旋轉手輪,調壓彈簧力不斷減小,閥芯逐漸關閉,膜片下腔中的壓縮空氣,經溢流閥不斷從排氣孔排處,直至后出口壓力降為零。
譬如壓力瞬時升高,則出口壓力也隨之升高。作用在膜片上的推力增大,膜片上移,向上壓縮彈簧,從膜片組件中間的溢流孔有瞬時溢流。并靠復位彈簧及氣壓力作用,使閥桿上移,閥門開度減小,節流作用增大,使出口壓力回降,直至達到新的平衡為止。重新平衡后的出口壓力又基本上恢復至原值。
如進口壓力不變,輸出流量變化,使出口壓力發生波動(增高或降低)時,依靠溢流孔的溢流作用和膜片上力的平衡作用推動閥桿,仍能起穩壓作用。當輸出流量為零時,出口氣壓力通過反饋管進入膜片下腔,推動膜片上移,復位彈簧力推動閥桿上移,閥芯關閉,保持出口氣壓力一定。當輸出流量很大時,高速流使反饋管處靜壓下降,即膜片下腔壓力下降,閥門開度加大,仍能保持膜片上的力平衡。
調壓完成后,將手輪壓回,手輪被鎖住,以保持設定壓力一定。故稱為鎖定型手輪。
減壓閥出廠時,調節彈簧處于未壓縮狀態,此時主閥瓣和副閥瓣處于關閉狀態,使用時按順時針轉動調節螺釘,壓縮調節彈簧,使膜瓣移頂開付閥瓣,介質由a孔通過付閥座到b孔進入活塞上方,活塞在介質壓力的作用下,向下移動推動主閥瓣離開主閥座,使介質流向閥后.同時由c孔進入膜片下方,當閥后壓力超過調定壓力時,推動膜片上移壓縮調節彈簧,付閥瓣隨之向關閉方向移動,使流入活塞上方的介質減小,壓力也隨之下降,此時的主閥瓣在主閥瓣彈簧力的推動上下移,使主閥瓣與主閥座的間隙減小,介質流量也隨之減小,使閥后壓力也隨之下降到新的平衡,反之當閥后壓力低于調定壓力時,主閥瓣與主閥座的間隙增大,介質流量也隨之增加,使閥后壓力也隨之增高達到新的平衡.
