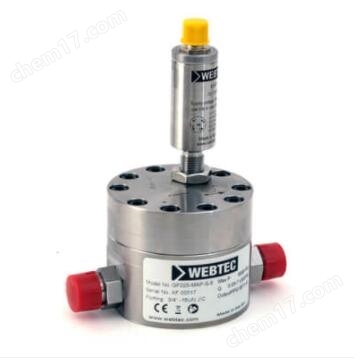

WEBTEC威泰科GF025-MAP-B-6流量計正確安裝

 WEBTEC威泰科GF025-MAP-B-6流量計是一款容積式流量計，容積式流量計的工作原理為：流體通過流量計，就會在流量計進出口之間產生一定的壓力差。流量計的轉動部件（簡稱轉子）在這個壓力差作用下產生旋轉，并將流體由入口排向出口。在這個過程中，流體一次次地充滿流量計的“計量空間"，然后又不斷地被送往出口。在給定流量計條件下，該計量空間的體積是確定的，只要測得轉子的轉動次數。就可以得到通過流量計的流體體積的累積值。

WEBTEC威泰科容積式流量計優點：

⑴計量精度高；

⑵安裝管道條件對計量精度沒有影響；

⑶可用于高粘度液體的測量；

⑷范圍度寬；

⑸直讀式儀表無需外部能源可直接獲得累計，總量，清晰明了，操作簡便。

 WEBTEC威泰科GF025-MAP-B-6流量計十分適用于精確測量中高粘度的液壓和潤滑油，或用于因溫度驟變而引起流體粘度大幅變化的應用。

產品特性：

• 流量： 0.1 - 150 L/min， 0.03 - 40 US gpm

• 壓力：高達420 bar， 6000 psi。

• 出選項： 4 - 20 mA及脈沖（皆為線性化信號）

• 雙向操作

• 校準：采用標準21 cSt。可進行特殊校準。提供標準校準證書。

• 不銹鋼 標準配置的主體、齒輪以及傳感器。

WEBTEC威泰科GF025-MAP-B-6流量計正確安裝：

1、首先安裝前需要選擇一個合適的安裝環境，需注意以下各點：

(1)周圍溫度和濕度應符合制造廠規定，一般溫度為-10(-15)～40(50)℃，濕度為10%～90%。

(2)日光直射在夏季會使溫度升高，接近輻射熱的場所。也會使溫度升高，這種場所應采取遮陽或隔熱措施。

(3)非防塵、防浸水型儀表應避開有腐蝕性氣氛或潮濕場所，因?yàn)榉e算器減速齒輪等零部件會被腐蝕氣體和晝夜溫差結露所損壞。如無法避免，可采取內腔用潔凈空氣吹氣方式保持微正壓。

(4)避開振動和沖擊的場所。

(5)要有足夠空間便于安裝和日常維護。

2、安裝姿勢、流動方向與管道連接情況

安裝姿勢必須做到橫平豎直，做到其轉子軸與地面平行（垂直結構轉子軸設計例外），其他型號按使用說明書規定要求，一般為水平安裝。垂直安裝為防止垢屑等從管道上方落入流量計，將其裝在旁路管。

實際流動方向應與儀表殼體表明方向*。容積式流量計一般只能做單方向測量，必要時在其下游裝止回閥，以免損壞儀表。

要使流量計不承受管線膨脹、收縮、變形和振動；防止系統因閥門及管道設計不合理產生振動，特別要避免諧振。安裝時不要讓儀表受應力，例如上下游管道兩法蘭平面不平行，法蘭面間距離過大，管道不同心等不良管道布置的不合理安裝。特別是對無分離測量室，受壓殼體和測量室一體的流量計更應注意，因?yàn)槭茌^大安裝應力會引起變形，影響測量精度，甚至卡死活動測量元件。

3、防止異相流體進入流量計

齒輪式流量計計量室與活動檢測件的間隙很小，流體中顆粒雜質影響儀表正常運行，造成卡死或過早磨損。儀表上游必須安裝過濾器，并定期清洗；測量氣體在必要時應考慮加裝沉渣器或水吸收器等保護性設備。用于測量液體管道必須避免氣體進入管道系統，必要時設置氣體分離器。

4、減小脈動流、沖擊流或過載流的危害

雖然有某些裝在泵吸入端使用成功的實例，但儀表應裝在泵的出口端。脈動流和沖擊流會損害流量計。理想的流源是離心泵或高位槽。若必須要用往復泵，或管道易產生過載沖擊，或水錘沖擊等沖擊流的場所，應裝緩沖罐、膨脹室或安全閥等保護設備。流量計過載超速運行可能帶來無法彌補的危!葺，如管系有可能發生過量超載流，應在下游安裝限流孔板、定流量閥或流量控制器等保護設施。

5、不斷流安裝

由于齒輪式流量計測量元件損壞后會產生管道斷流的缺點，在連續生產或不準斷流的場所，應配備有自動切換設備的并聯系統冗余；也可采取流量常用的并聯運行方式，一臺出故障另一臺仍可流通。

WEBTEC威泰科流量計常用型號*：

GF025-MAP-B-6
GF025-MAP-S-6
GF070-MAP-B-6
GF070-MAP-S-6
GF150-MAP-B-6

CT150-**-B-B-6
CT150-**-S-S-6
CT300-**-B-B-6
CT300-**-S-S-6
CT400-**-B-B-6
CT400-**-S-S-6
CT600-**-B-B-5
CT600-**-F-S-3
CT600-**-S-S-5
CT800-**-S-B-7

CT800-**-F-B-3
CT800-**-F-S-3
CT800-mA-F-B-6
CT1500-**-F-S-6
