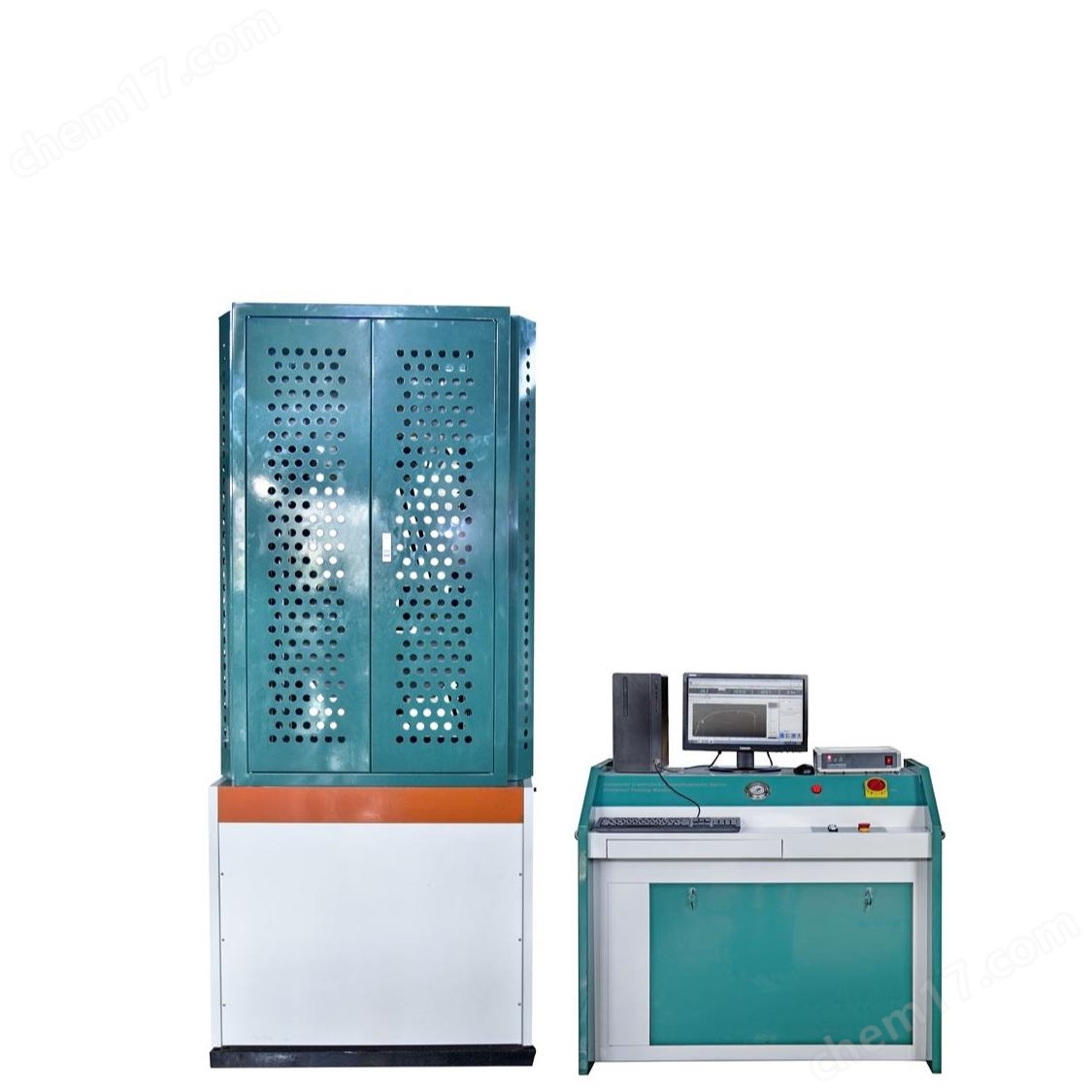

電液伺服萬能材料拉力試驗機集自動控制、自動測量、數據采集、屏幕顯示、試驗結果處理為一體，以油缸下置式主機為平臺，配置精密油泵和伺服電機、PC機伺服控制器，實現多通道閉環控制，完成試驗過程的全自動控制、自動測量等功能，具有專業性好、可靠性高、升級簡易等特點，并可隨著試驗機測控技術的發展和試驗標準的變化而不斷充實完善。

電液伺服萬能材料拉力試驗機主要用于金屬、非金屬的拉伸、壓縮、彎曲等試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB/T228-2010《室溫材料 金屬拉伸試驗方法》的要求。

工作原理：通過電動機驅動液壓泵，將液壓油輸送到作動器，由電液伺服閥控制液壓缸的運動，實現對試樣的精確加載。同時，設備采用閉環控制系統，配備力傳感器、位移傳感器等多種傳感器，實時監測和調整加載過程中的力、位移、速度等參數，確保測試結果的準確性和穩定性。

技術參數

• 量程：通常覆蓋 300kN 至 2000kN，不同型號有所不同，如 WAW-2000D 型最大試驗力為 2000kN，WAW-100B 型最大試驗力為 100kN。

• 精度等級：一般符合 ISO 7500-1 標準 0.5 級或 1 級，試驗力示值精度可達 ±1% 左右，變形測量精度可達 ±1%，位移示值精度可達 ±0.5% FS 等。

結構特點

• 主機結構：多采用油缸下置式結構，拉伸空間位于主機上方，壓縮、彎曲等試驗空間位于主機下方中橫梁和工作臺之間，通過中橫梁的移動調整試驗空間。

• 機械部件：主機的結構件采用鑄鋼件熱處理后精密加工制成，立柱及傳動件采用高性能合金結構鋼精密制作，主輔油缸均采用無間隙油膜密封，鉗口處采用中心復式油缸直推式夾緊，保證了設備的剛性、穩定性和耐用性。

控制與數據處理
