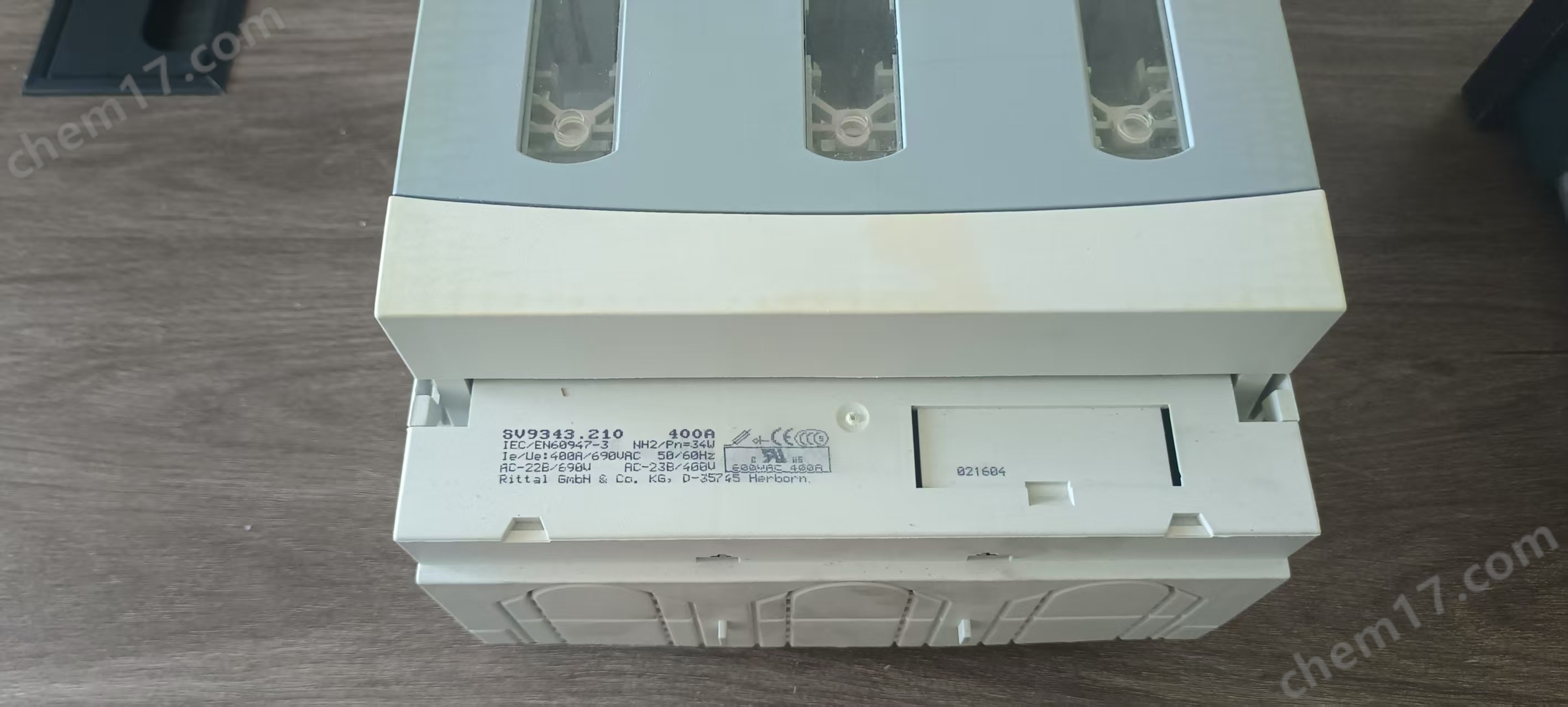

-1322055496⑨刀熔開關

一、工作原理 熔斷式隔離開關低壓電路熱處理備件刀熔開關 熔斷式隔離開關低壓電路熱處理備件刀熔開關

刀熔開關是將刀開關與熔斷器組合為一體的手動電器，其工作原理基于兩者的協同作用，實現電路的手動通斷控制與過載/短路保護雙重功能，具體如下：

1.手動通斷控制（刀開關部分）

· 結構：由操作手柄、動觸頭（刀片式）、靜觸頭、絕緣底座等組成，具有明顯的機械斷開點。

· 工作過程：通過手動操作手柄，帶動動觸頭（刀片）與靜觸頭接觸或分離，實現電路的接通或斷開。

o 接通狀態：手柄向下（或向上）閉合，動觸頭插入靜觸頭，電路導通，電流通過觸頭和熔斷器流向負載。

o 斷開狀態：手柄反向操作，動觸頭與靜觸頭分離，形成明顯的物理斷開間隙（隔離功能），確保檢修安全。

2.過載與短路保護（熔斷器部分）

· 結構：熔斷器串聯在主電路中，核心元件為熔體（如低熔點合金絲或薄片），其額定電流與電路保護需求匹配。

· 保護機制：當電路正常工作時，電流未超過熔體額定值，熔體保持完整，電路持續導通；

當電路發生過載（電流持續超過額定值）或短路（電流瞬間劇增）時，熔體因電流過大產生熱量，溫度超過熔點而熔斷，自動切斷電路——即使手柄未操作，電路也會因熔體斷開而失電，從而保護設備免受過載或短路損壞。

二、主要特點

1. 結構與功能集成

· 組合設計：將刀開關（通斷控制+隔離）與熔斷器（保護）集成，簡化電路結構，減少元器件數量，節省安裝空間。

· 雙重作用：兼具手動通斷控制、過載/短路保護和隔離功能（明顯斷開點），適合對成本和空間敏感的低壓配電場景（如工業電機控制、配電箱分支電路）。
