是德U4164A 邏輯分析儀模塊

選件擁有高達 4 Gb/s 的狀態模式和 10 GHz 定時模式

Keysight U4164A 邏輯分析儀系統將可靠的數據采集與強大的分析和驗證工具相結合，幫助您充滿信心地快速驗證和調試高速數字設計，這些設計的運行速度可以高達 4 Gb/s。U4164A 邏輯分析儀模塊提供以下獨-特功能，幫助您執行測量并獲得其他邏輯分析儀無法獲得的洞察力

U4164A 邏輯分析儀模塊擁有兩種工作模式:四倍采樣狀態模式和 10 GHz 1/4 通道時序模式。使用四倍采樣狀態模式，可以從每路輸入的單一探測點，在兩個獨立調節閾值上對 4個不同位置進行采樣。

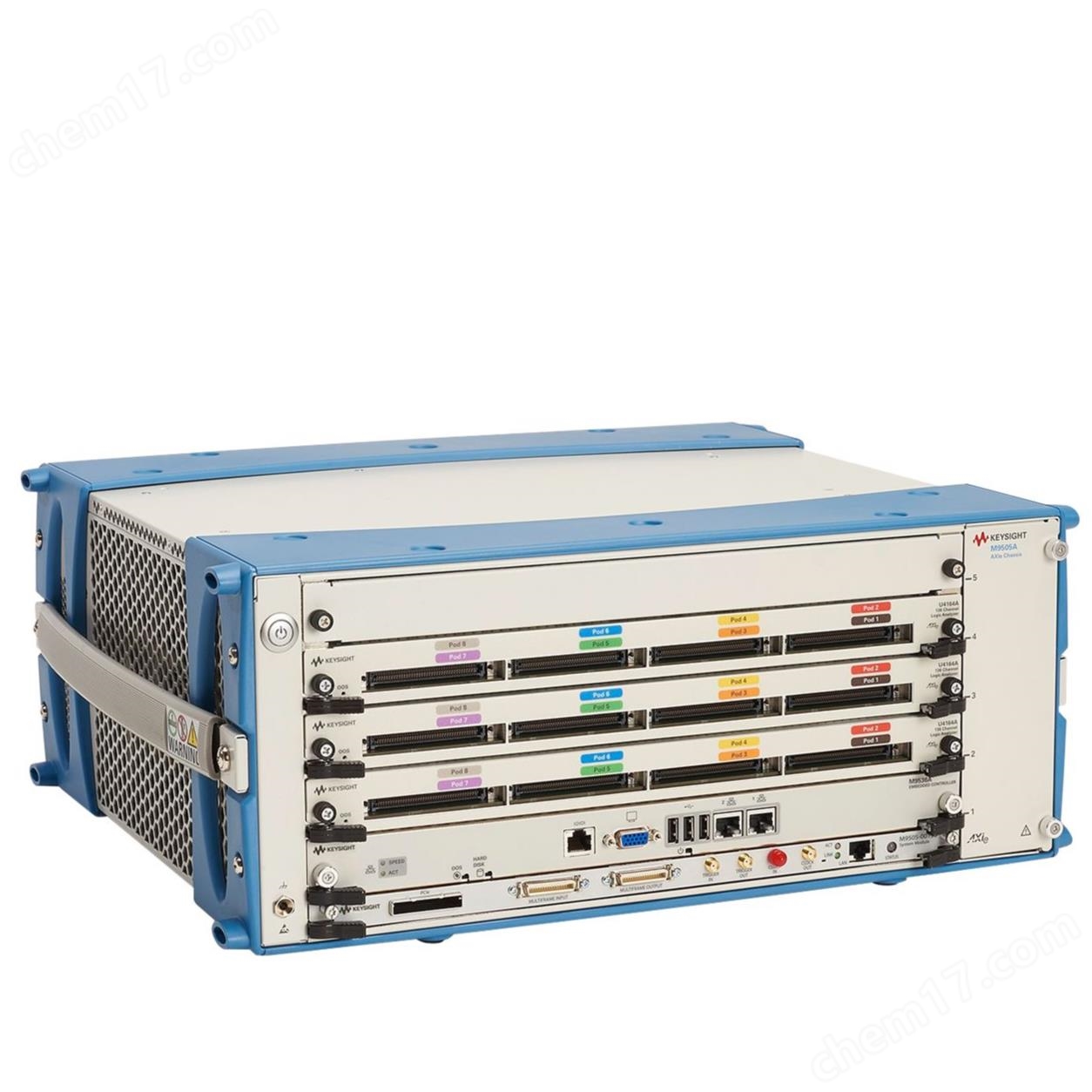

是德U4164A 邏輯分析儀模塊

四倍采樣狀態模式意味著探測高數據速率信號(例如 DDR4、DDR5、LPDDR4和 LPDDR5)所需的空間更少這些信號需要不同的采樣位置來讀取和寫入數據，并為大于 2.5 Gb/秒的數據速率分離上升沿/下降沿樣本。 四分之一通道(10 GHz)定時模式可以為每個輸入提供高達 1.6 Gb 的樣本。 除了新的工作模式外，U4164A 羅輯分析儀模塊還擁有多項新特性，幫助高速數字和 DDR/LPDDR 存儲器設計工程師加快系統啟動和調試速度。U4164A的特性包括時序模式偏移校正控制、雙采樣狀態模式雙閾值、時鐘滯后控制(該特性可以調整狀態模式的噪聲靈敏度)以及業界出色的存儲器深度選件(400 Mb 全通道，800 Mb 半通道，1.6 Gb 1/4 通道)。

為了從 U4164A 跡線捕獲中獲得更深的洞察力，B4661A 存儲器分析軟件提供了優良工具，利于加速DDR/2/3/4/5 和 LPDDR/1/2/3/4/5 測量的設置和配置;還提供各種已獲許可的選件，用于 DDR/2/3/4/5、LPDDR/1/2/3/4/5 和 ONFi(開放式 NANAD 閃存接口)存儲器分析和一致性驗證。

。狀態速度模式選件的速率高達 4 Gb/s

。使用四倍采樣狀態模式，可以從單個探測點的兩個不同閾值進行四個采樣

。狀態模式的時鐘滯后設置

。高達 10 GHz 的全存儲器深度時序模式

。高達 400 Mb 的內存深度選件(400 Mb 全通道時序、800 Mb發通道時序、1.6 Gb?通道時序)

時序模式的偏移校正接口

眼圖掃描技術，掃描增量高達5 psx5 mV

12.5 GHz，256K 深度定時縮放
