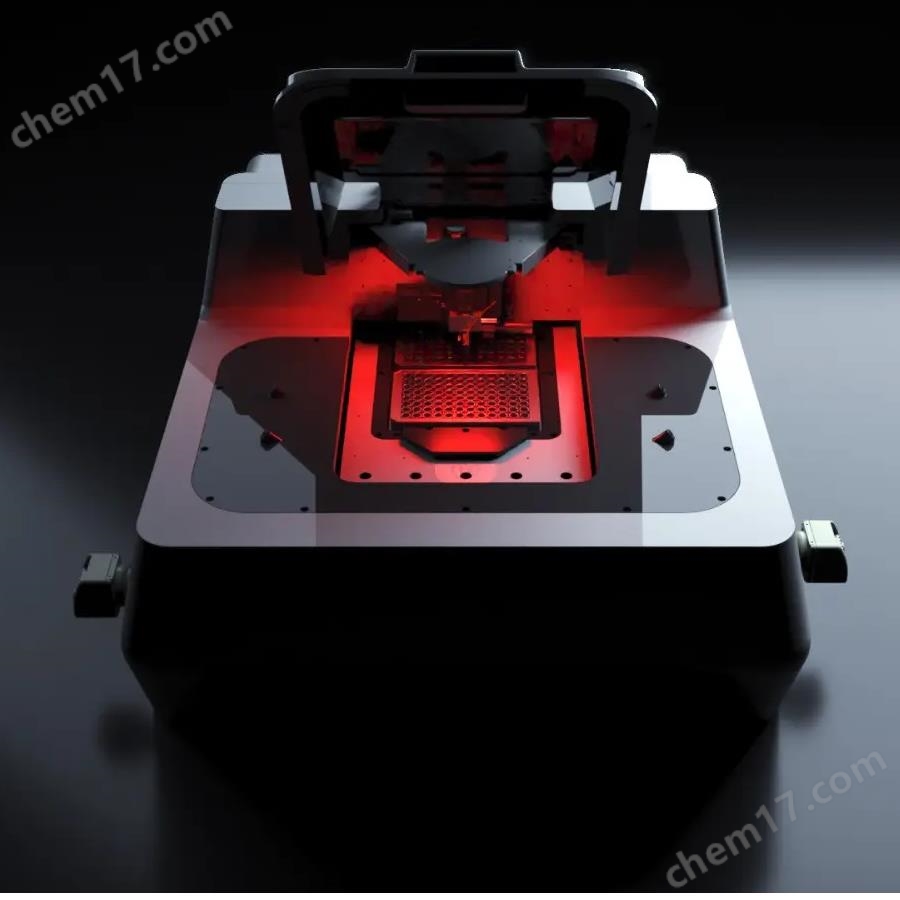

Pavone 產品介紹

Optics11 Life 公司的 Pavone高通量熒光力學測試平臺是一款創新性的高通量機械篩選平臺，專為解決生物材料及相關樣品的機械分析難題而設計，在生物醫學、材料科學等領域發揮著重要作用。

一、產品用途

Pavone高通量熒光力學測試平臺能夠對單細胞、3D 細胞培養模型、工程化組織、水凝膠以及微孔板中的薄膜等進行自動化壓痕測繪 。在生物醫學研究中，可用于探究細胞在不同力學環境下的行為變化，如細胞如何感知和響應機械信號，以及這些過程對細胞形態、生化信號傳導和功能的影響；在組織工程領域，助力評估工程化組織在成熟和降解過程中的力學性能變化，確保其盡可能模擬天然組織的生物力學行為；在藥物研發方面，通過高通量篩選藥物對細胞和組織力學特性的影響，為藥物療效評估與作用機制研究提供力學層面的數據支持 。

二、功能特性

1. *的光纖力傳感技術：運用基于懸臂梁的力傳感器，即壓痕探針，這些探針配備光纖，通過干涉信號遠程讀取懸臂梁的彎曲情況 。壓痕探針的懸臂梁剛度經過預校準，范圍在 0.02N/m - 100N/m ，彎曲范圍為 2nm - 20um ，探針力范圍達 0.1nN - 2mN ，可測量的剛度范圍為 10Pa - 1GPa ，半徑在 3 - 250μm ，能夠精準感知微小的力變化，實現對各類生物材料力學性能的高分辨率測量 。

2. 多種壓痕模式與控制方式：可執行靜態和動態壓痕測量，具備三種不同的控制模式。壓電位移（D 模式）、載荷（P 模式）或壓痕深度（I 模式） 。當材料表現出非線性行為，即力學性能依賴于壓痕深度時，適用壓痕深度控制模式；而其他兩種模式則適用于線性行為的材料 。靜態測量包含加載、保持和卸載壓痕步驟，通過不同模型分析載荷 - 壓痕曲線，以提取特定深度或載荷下的楊氏模量 E（Pa） ，如采用赫茲模型分析彈性材料、Oliver - Pharr 模型分析彈塑性材料、JKR 模型分析粘性材料 。動態壓痕用于表征粘彈性材料特性，包括快速加載、保持、頻率掃描和卸載步驟，在蠕變或應力松弛測試中可施加保持階段，通過應用 Kelvin - Voigt、Maxwell 或標準線性固體本構模型，從蠕變或應力松弛數據中獲取粘彈性時間常數、瞬時和平衡彈性模量 。

3. 自動化實驗流程與高通量測量：具備自動化實驗工作流程，最多可容納兩個微孔板，能夠在約 2.5 小時內完成 96 孔微孔板的測量（約 960 次靜態壓痕） 。該平臺可實現孔間自動切換、自動測繪，支持坐標列表壓痕（半自動），大大提高了實驗效率，適用于大規模樣品的機械性能篩選與分析 。

4. 集成成像與環境控制：集成明場和相襯顯微鏡成像功能（熒光成像為可選配置），可對樣品進行實時觀察，將材料的力學性能變化與微觀結構特征相對應 。同時提供環境控制選項，包括溫度控制（確保生理水平的溫度穩定），以及可選的 CO?和濕度控制功能，可營造類似培養箱的環境，在長時間實驗中維持細胞和組織的活力，使實驗能夠在接近生理條件下進行，保證測量結果的生物學相關性 。

5. 用戶友好的操作界面與定制功能：擁有 “即點即走” 的操作界面，方便快速定位 。用戶可對壓痕輪廓和實驗序列進行定制，還能通過軟件輕松設置位移量、持續時間、數據 / 圖像采集速率等參數，這些參數以表格形式呈現，便于快速訪問和修改 。軟件設有模板系統，一旦建立測試協議，可快速重新加載所需參數 。測試過程中，軟件通過實時圖像和數據圖形為用戶提供持續反饋 。此外，儀器采用預校準的可重復使用壓痕探針，減少了操作人員的前期準備工作，降低了對專業技能的要求，普通操作人員經過兩天培訓即可開始運行實驗，約三周的常規使用就能成為經驗豐富的用戶 。

三、相關參數匯總

 成像能力

? 物鏡：最高可達 40x，可手動更換 。

? 電機驅動 Z 軸行程：17mm，分辨率為 5nm 。

? LED 光源：為標準配置，支持明場和相襯成像，可通過數字切換 。可選配熒光成像功能 。

? 相機：采用 CMOS 相機，圖像采集速率為 40 幀 / 秒，單色 。

 壓痕能力

? 探針力范圍：200 pN - 2 mN 。

? 彈性模量范圍：10 Pa - 1 GPa 。

? 壓痕行程：可達 100 µm，分辨率為 0.5 nm 。

? 尺寸和幾何形狀：球形半徑為 3 µm - 250 µm 。

? 接觸尺寸直徑：1 µm - 100 µm 。

? 粗調 X - Y 平臺行程：120 x 190 mm，分辨率為 50nm（可容納 2 個微孔板） 。

? 粗調 Z 平臺行程：25 mm，分辨率為 2.5 nm 。

兼容性

? 適用格式：與各種培養皿和微孔板兼容，最大可達 384 孔 。

? 最小樣品體積：對于 96 孔板，最小樣品體積大于 0.4 µL（厚度 3 µm） 。

其他參數

? 儀器尺寸：為 68 x 60 CM 的小型臺式儀器，占地面積小 。

? 測試模式：具備準靜態壓痕（用于獲取彈性模量 E、剪切模量 G）、動態 / 振蕩測試（DMA，可得到儲能模量 E’、損耗模量 E”、儲能剪切模量 G’、損耗剪切模量 G”）、階躍響應（蠕變 / 應力松弛）、粘附模式等多種測試模式 。

? 頻率范圍：動態測試頻率范圍為 0.01 - 20 Hz 。

? 測試環境：可在空氣或液體（水、培養基）環境中進行測試 。

憑借以上的功能與精準的參數，Pavone 為科研人員提供了高效、可靠的生物材料機械性能測試解決方案，推動著相關領域的科研進展不斷向前邁進 。
