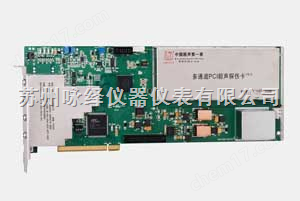

QQ交談CTS-04PC 多通道超聲探傷卡
- 發布日期：
- 有效日期：
- 所 在 地：
- 產 地：
- 已獲點擊：
- 2025年8月5日
- 2026年2月2日
- 江蘇蘇州市
- 189次
【產品簡介】
方波激勵，-400V可調，寬度可調，步進10ns，邊沿≤12ns；
重復頻率：Z高每通道2KHz；
阻尼：400/80Ω；
頻帶0.5MHz~15MHz，可拆換式濾波模塊，板上實現2.5MHz、5MHz兩個窄帶，并通過拆換濾波模塊實現其他中心頻率的通帶；
【詳細說明】
| ||||||||||||||||||||
|
多路波形同時顯示，主通道大窗口顯示，其他通道波形縮略圖顯示，隨意切換。見圖（1）
主要特點：
多路波形同時顯示，主通道大窗口顯示，其他通道波形縮略圖顯示，隨意切換。見圖（1）
圖 1
主通道波形使用大窗口顯示，可觀察波形細節及數據，
其他通道采用縮略圖顯示，觀察波形概況及報警情況，
通過點擊波形縮略圖可隨時切換主通道。
每卡具備四路獨立發射通道，切換接收。多卡可擴展為八、十二、十六通道，卡與卡之間發射時序可同步控制、任意組合，可自定義發射間隔。見圖（2）
圖 2
通過發射設置窗口，可選擇發射循環模式及重復頻率。
內置并行循環、順序循環等模式，用戶可自定義某通道在
某時刻是否發射及間隔時間。
每通道均提供跟蹤閘門（G門）、二個報警閘門（A、B門）。
能夠記錄、儲存、回放靜態或動態波形數據，生成和打印檢測報告。
每幀掃查數據均包含位置信息，更地支持構建超聲成像系統。圖（3）為在某自動探傷系統的成像效果。
圖 3
某自動探傷設備的360°展開成像圖，圖中紅色斑點為缺陷
位置，紅色色帶為工件臺階結構回波，未超過報警閘門
的回波以灰階顯示。
提供二路旋轉編碼器接口，及接近開關、噴槍、報警等開關量輸入輸出接口，并預留多路IO接口，以備各種擴展控制使用。
數庫，有二次開發能力的客戶，可使用VC++、C++Builder、VB等開發工具進行二次開發。
可通過以太網與其他網絡設備或計算機聯接，進行聯網管理。
主要技術參數：
方波激勵，-400V可調，寬度可調，步進10ns，邊沿≤12ns；
重復頻率：zui高每通道2KHz；
阻尼：400/80Ω；
頻帶0.5MHz~15MHz，可拆換式濾波模塊，板上實現2.5MHz、5MHz兩個窄帶，并通過拆換濾波模塊實現其他中心頻率的通帶；
靈敏度余量≥56dB（配用2.5P20探頭發現距探測面200mm的Φ2mm平底孔）；
增益范圍：0-110dB，步進0.1dB、1dB、2dB、6dB，或直接輸入增益值；
支持TCG曲線；
采樣率100MHz；
檢波：全波，正半波，負半波，射頻；
工作方式：?jiǎn)问瞻l(fā)，可通過選件擴展為一發一收；
采樣率100MHz；
通過接口板提供旋轉編碼器、接近開關、噴槍、報警等開關量輸入輸出；
分辨力：≥30dB；
垂直線性：≤3%；
水平線性：≤0.4%；
檢測范圍：1～10,000mm；
抑制：1～90%；
動態范圍：≥32dB（配用2.5P20探頭）。
（以上的參數謹供參考，一切以出廠說明書為準。）
