建筑節能全自動砂漿粘結拉拔儀

一、應用領域
LBY-10全自動拉拔儀是我公司最新研發的一種新型檢測儀器。適用于建筑工程墻體隔熱保溫材料粘結強度和外墻飾面磚、各種板材、油漆等材料粘接強度的檢測。

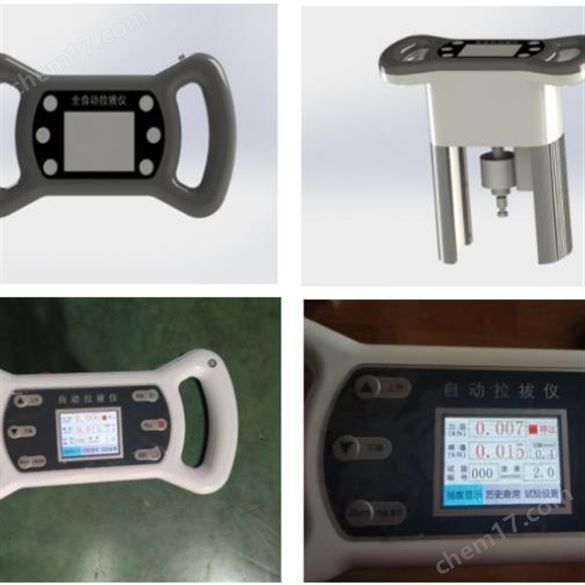

檢測儀采用機電一體化設計，全套儀器為一個整體。包括電機傳動、傳感器、絲杠、反力支座等機械部分構成一個“門"型結構。同時將測量顯示電路嵌入到儀器內，可以直接觀測數據。檢測儀具有重量輕、全自動運行、使用方便等特點。

三、產品特點
1）一體化設計，嵌入式測量顯示電路
2）鋰電池供電，方便戶外使用
3）自動試驗和破型判斷，方便使用
4）峰值保持功能，便于記錄數據
5）多點力值修正，數據更加準確
6）儀表采用觸摸屏設計，顯示清晰，觸控屏操作，簡單易上手
7）高精度傳感器，精度達0.5%FS
8）數據查詢功能，便于查詢歷史數據（500組），特殊要求用戶可定制
特殊定做（費用另議）
9）無線傳輸功能，便于聯網，實現遠程數據動態管理，便于用戶實時查看數據、打印等  （用戶定制）
10）語音播報功能(用戶定制）,便于用戶操作
四、技術參數
1）電動加載，無需手動試驗；最大拉力值：10KN；
2）同時顯示力值（kN）和強度值(MPa）；
3）多點力值修正，峰值保持功能；
4）拉力行程：50mm；
5）精度等級：0.5%F.S
6）分辨率：0.0001kN
7）加載速率：（5±1）mm/min，任意設置；
8）電源：12.8V 充電電池
9）重量：3.5kG
五、界面顯示
5.1顯示及按鍵：主界面顯示拉力值及其峰值。

圖1主界面

5.2試驗設置：設置破型判斷和接觸判斷的條件

圖2 試驗設置界面

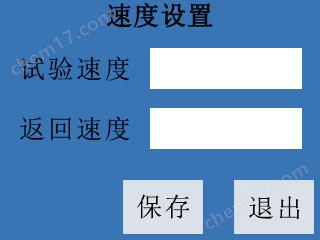

5.3速度設置：設置試驗速度、試驗結束返回的速度。


圖3 速度設置界面


5.4校準設置：在儀器出廠前已經對力值、位移/速度校準完成，不需要客戶再次校準。若儀器出現力值或速度或位移不準確的情況下，請聯系我們的售后技術人員，在專業技術人員的指導下進行校準。（注：進入校準界面的密碼為123。）



六、使用方法
1、設備開機：打開設備電源后，預熱20分鐘。
2、實驗參數設置：點擊設置按鈕，點擊實驗設置，設置破型判斷和接觸判斷參數。
3、試驗速度設置：設定試驗速度和返回速度。
4、負荷清零：在傳感器保持自由狀態時，點擊力值清零按鈕使力值清零。
5、安裝試樣：將設備側立在墻壁上，點動上升下降調整接頭位置與拉拔塊相連。
6、位移清零：點擊位移清零按鈕使位移清零。
7、開始試驗：點擊開始按鈕，開始試驗，待試樣破壞后試驗自動停止。
七、產品配置
1、檢測儀主機
2、掛鉤式塊（共6塊：40*40*3塊、100*100*3塊）
3、電源充電器
4、手提箱1個；
5、使用說明書1本；
