BN-HWTW71TY 紅外線測溫篩檢儀門

說明

紅外線人體的溫度篩選儀又稱紅外人體表面溫度快速篩檢儀，簡稱：紅外體溫篩檢儀或紅外篩檢儀,是一款可以非接觸式快速檢測人體表面溫度的儀器。儀器由核心處理系統、顯示屏、14組溫度探測傳感器、報警裝置、機箱支架等硬件及操作運算系統軟件組成。具有非接觸式、溫度范圍寬、響應時間短、篩檢速度快、測量精度高等特點。采用比利時進口傳感器，利用紅外熱輻射原理對人體表面的溫度進行快速有效篩檢測量。在篩檢過程中，如發現有可疑發熱病人，儀器立即啟動報警裝置，發出閃爍指示燈光及語音播報檢測到的人體表面溫度數據，聯動網絡攝像頭、聯動門禁、閘機或其它制動設備時，聯動設備會同時做出反應，及時有效地防止人流的交叉?zhèn)魅?、防患于未然?/span>

BN-HWTW71TY 紅外線測溫篩檢儀門特點

1、顯示屏采用LCD點陣液晶顯示屏，帶背光功能，夜間也可清晰讀取數據；

2、矩陣多點式垂直排列14個紅外探測傳感器，可適應不同身高人群體溫掃描及快速篩檢；

3、探測傳感器為比利時進口，非接觸式遠距離探測，安全可靠，傳感器具有熱梯度補償、篩檢精度高等功能，探測有效距離可達：1100mm；

4、高速CPU處理器使儀器警示響應時間為≤0.25秒，提高篩檢效率；

5、體溫偏高時開啟聲光報警裝置，避免人流交叉?zhèn)魅?。體溫正常時綠燈提示正常通過；

6、符合歐洲RoHS標準，篩檢儀不含有對人體有害成分，使用安全；

7、采用環境溫度自動補償校準技術，自動切換補償校準模式，有效避免環境溫度的變化導致影響篩檢儀測量精度；

8、配套繼電器輸出控制系統，控制其它聯動設備的開啟、關閉，如門禁、閘機等；

9、配套網絡攝像視頻監控系統，對體溫偏高疑似發熱人體自動拍照存儲，照片顯示人體表面溫度。

主要應用于車站、機場、醫院、學校、幼兒園、出入境口岸、地鐵、體育館、工廠礦區、娛樂場、教堂、影劇等人群密集場的人體表面溫度快速檢測，可有效的快速檢測人體表面溫度，對含有傳播性病毒而引發人體體溫偏高人群的篩檢，從而達到避免病毒傳播的目的。

紅外熱輻射原理

在自然界中，一切溫度高于零度的物體都在不停地向周?chē)臻g發出紅外輻射能量。人體的紅外輻射能量大小及其按波長的分布與它的表面溫度有著十分密切的關系，人體溫度在（36～37℃）放射的紅外波長為9～13μm。因此，通過對人體自身放射的紅外輻射波長進行測量，便能準確利用紅外接收原理測量額頭的熱輻射來顯示被測對象的人體表面溫度，這就是非接觸式紅外測溫依據的客觀基礎。

一、簡介

人是恒溫動物，是因?yàn)槿梭w體內有一個體溫調節中樞，位于人體下丘腦內，他的主要功能時對人體體溫進行調解。例如：當人在較低的環境中時，體溫調節中樞會指導身體增加產熱，減少散熱；若在較高的環境溫度下時，體溫調節中樞會指導身體增加散熱，減少產熱。以人體體溫在任何環境溫度下，都會保持正常的體溫。

傳播病毒有：探測茲卡/寨卡病毒(Zika virus)、登革熱(Dengue)、中東呼吸綜合征(MERS)、埃博拉(Ebola)病毒、H7N9、基孔肯尼亞熱、手足口、甲型H1N1豬流感、甲型H3N2流感、病毒及流行?。鞲校┑炔《?。

紅外體溫篩檢儀是一款可以快速檢測人體體表溫度的儀器，被檢測人員無需停留直接通過即可快速測量出人體體表溫度。以，紅外體溫篩檢儀特別適用于快速人流通道篩檢對含有傳播性病毒而引發人體體溫偏高人群的篩檢，從而達到避免病毒傳播的目的。

TY2A紅外體溫篩檢儀配有繼電器，用于連接門禁、閘機等其它制動設備，開啟及關閉連接的制動設備。

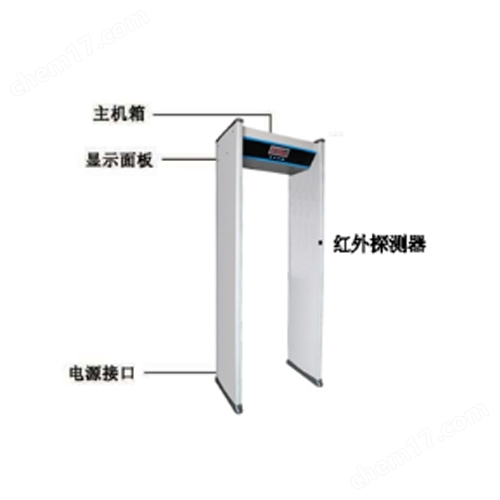

二、儀器解析

1. 處理系統：主板安裝于機箱內部，與顯示屏背靠背固定，由高速CPU、電容、電阻、電感、晶體二極管、晶體三極管、集成電路等部件組成，具有配線密度高、重量輕、厚度薄、安全性好的等特點，是整體測量響應時間中心的組成部分。

2. 顯示屏：采用分辨率128*64點陣式LCD顯示屏，主要功能為實時快速刷新顯示傳感器探測到的人體表面溫度數值，并配有貼膜保護，保證數值清晰直觀。溫度顯示范圍為35℃-42℃，當沒有人員經過時顯示“Lo"，當人體表面溫度高于42℃時顯示“Hi"。

3. 傳感器：

3.1采用比利時進口傳感器，具有熱梯度補償功能，由紅外熱電堆探測器與信號處理芯片封裝組成，14組溫度探測傳感器縱向排列固定安裝，間距：60mm；探測角度： 3°FOV；測量距離：400mm-600mm；有效測量距離：1100mm；14組傳感器循環探測響應時間：250ms。

3.2傳感器自身可同時測量環境溫度與人體表面溫度。

3.2.1環境溫度Ta

傳感器基底溫度由PTAT測得，有的傳感器控制和數據處理都是在芯片上處理，并且已經線性化的傳感器芯片溫度Ta也能從新品內存中讀取。計算好的溫度有0.02℃的分辨率，在RAM的006h寄存器里，已線性化的基底溫度讀數存儲在RAM地址0×06的寄存器里：

-  0×06=0×2DE4（11748d）對應-38.2℃（線性化輸出的下限）

-  0×06=0×4DE4（19908d）對應+125℃（線性化輸出的上限）

從RAM值轉換成實際溫度值非常簡單，如下：

Ta[°K]=Tareg×0.02,or0.02°K/LSB.

3.2.2人體溫度To

輸出結果以0.02℃的分辨率存儲在RAM里。To的計算如下：

To[°K]=To_reg×0.02,或0.02°K/LSB.

4. 報警裝置：報警裝置由報警指示燈與語音模塊組成，當紅外體溫篩檢儀探測到的人體表面溫度值高于設定的報警值時（出廠默認設定報警值為：37.5℃），自動開啟聲光報警功能：燈光閃爍+語音播報，播報內容為“體溫偏高+實時溫度值"。例如：探測到的人體表面溫度值為37.8℃時，播報內容為：“體溫偏高，體溫37.8℃"。

5. 機箱、支架：

5.1機箱整體為金屬板材加工而成，內外采用噴塑工藝處理，是利用電暈放電現象使粉末涂料吸附在機箱表面。單開門通風式設計，有效提高系統運行速度與電子元器件使用壽命。

5.2支架分為側向支架與升降支架兩種可選，兩款支架主體均為耐腐蝕不銹鋼材質，通體透亮，整體結構美觀。側向支架采用固定式不銹鋼無縫方管；升降支架采用升降式不銹鋼無縫圓管。兩種支架均配有防滑式可移動方形底盤。

6. 操作運算系統軟件：系統軟件是我公司為紅外體溫篩檢儀自主研發的軟件，已有“計算機軟件著作權登記證書"，該軟件無需任何操作，供電開啟后，系統自動開始預熱，10秒鐘后自動進入工作模式。

7. 繼電器輸出系統：用于連接門禁、閘機等其它制動設備，當有人體體表溫度熱源過37.5℃時，開啟及關閉連接的制動設備。

四、符合標準

JJF1107-2003測量人體溫度的紅外溫度計校準規范

GB/T 19146-2010紅外人體表面溫度快速篩檢儀通用技術條件

JJF 1576-2016 紅外人體表面溫度快速篩檢儀型式評價大綱

歐洲RoHS 2011/65/EU《關于限制在電子電器設備中使用某些有害成分的指令》

五、技術參數
