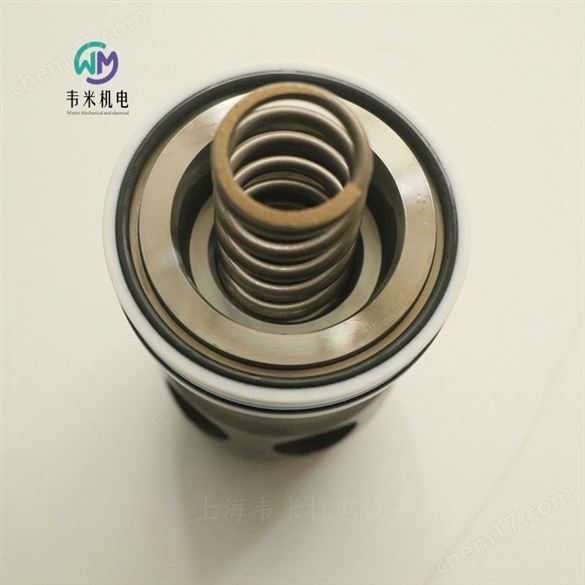

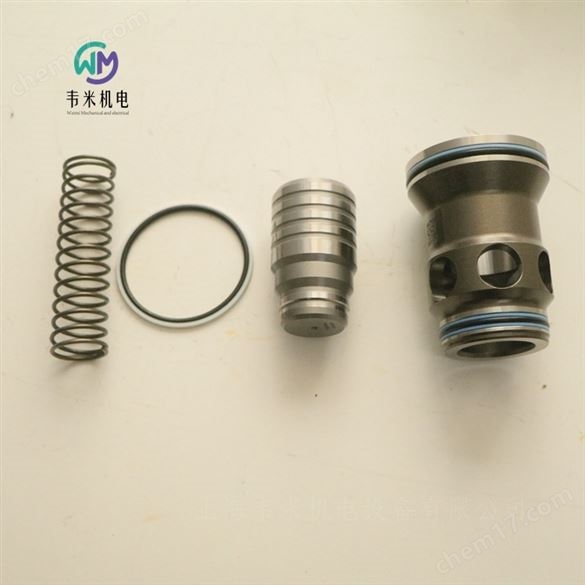

原裝Rexroth插裝閥LC40A20D7X

插裝閥和其閥孔的設計通用性的重要性在于大批量生產。就某一種規格的插裝閥為例，為了批量生產，其閥口的尺寸是統一的。此外，不同功能的閥可采用同一規格閥腔，例如單向閥、錐閥、流量調節閥、節流閥、兩位電磁閥等等。如果同一規格、不同功能的閥無法采用不同閥體，那么閥塊的加工成本勢必增加，插裝閥的優勢就不復存在。

插裝閥在流體控制功能的領域的使用種類比較廣泛，已應用的元件有是電磁換向閥，單向閥，溢流閥，減壓閥，流量控制閥和順序閥。通用性在流體動力回路設計和機械實用性的延伸，充分展示了插裝閥對系統設計者和應用者的重要性。由于其裝配過程的通用性、閥孔規格的通用性、互換性的特點，使用插裝閥*可以實現完善的設計配置，也使插裝閥廣泛地應用于各種液壓機械。

體積小、成本低

批量生產的對用戶益處在閥塊還未裝配線終點時就已顯現。采用插裝閥設計的整套控制系統可為用戶大大減少制造工時；該控制系統的每個元件在組裝成集成閥塊前就可進行獨立測試；集成塊在發給用戶之前就可進行整體測試。

由于必須安裝的元件和連接的管路大大減少，為用戶節省大量的制造工時。由于系統污染物的減少，泄漏點的減少和裝配錯誤的降低，使可靠性顯著提高。插裝閥的應用實現了系統的高效、方便。

以輪式裝載機為例，采用插裝閥集成塊來代替故障不斷、難以診斷和維修的動力傳動控制裝置。原有控制系統有60多個連接管件和19個獨立元件。用來替代的整體特制集成塊上只有11個管件和17個元件。體積為12 x 4 x 5立方英寸，是原系統所占空間的20%。采用插裝閥的特點如下

減少安裝時間 減少泄漏點 減少易污染源 減少維修時間（因為插裝閥無需取下管接頭配件即可更換）

功能全、應用廣泛.

原裝Rexroth插裝閥LC40A20D7X

　插裝閥R900506390LC80DB40E6X/

　　插裝閥R900912618LC32B20D7X

　　插裝閥R900906337LC32A20E7X

　　插裝閥LC25A50E7X

　　插裝閥R900912543LC32DB20E7X

　　插裝閥R900953112LC63A10D7X/

　　插裝閥R900911570LC16DB00E7X

　　插裝閥LC25A40E7X/-004

　　插裝閥R900912608LC25B20D7X

　　插裝閥"R900350290LC16DB20D6X/

　　由下述型號：

　　R900912546LC16DB20D7X/"

　　插裝閥LC32B40E7X/004

　　插裝閥"R933005969

　　L6260010AKB0000-V.LC2M-VM1/A-KB-N(VOLA&"

　　插裝閥R900551759LC100A20E6X/

　　插裝閥R900912577LC25A10E7X

　　插裝閥蓋板R978935155LC32DR40E7X/V

　　插裝閥LC40A40D7X/

　　插裝閥LC25B20E7X/

　　插裝閥LC50B20E7X/

　　插裝閥LC40DB20E7X/

　　插裝閥R900956613LC40DB20A7X/

　　插裝閥R900941241LC25A05E7X/V

　　插裝閥R900938022LC50A05E7X/

　　插裝閥R900938039LC50DB20E7X/

　　插裝閥R900341803LC16A05E6X/

　　插裝閥R933004328L5111B201000000-K.LC1-DZ-B201-NEX.B2

　　插裝閥R933005793L615101AB2S0000LC1M-VF1/AB-2S-N

　　插裝閥R933005864L616300IP000000-V.LC1M-VRPM-NC-IP-N(SO&

　　插裝閥R900911572LC25DB00E7X

　　插裝閥蓋板R900937996LC40A05E7X/

　　插裝閥R900949040LC40DR20E7X/

　　插裝閥R900912550LC25DB40E7X/

　　插裝閥"R900912555LC25DB40D7X/

　　只有老款LC25DB20D6X"

　　插裝閥R900912567LC16A10E7X

　　插裝閥R900533785LC80B40E6X/

　　插裝閥R900938052LC50DR40E7X/

　　插裝閥R900938038LC50DB20D7X

　　插裝閥R900938070LC63DB40E7X/

　　插裝閥LC25A05E7X

　　插裝閥R900938057LC63A10E7X/

　　插裝閥R900547814LC100B40E6X/

　　插裝閥R900919234LC25DB40E7X/-004

　　插裝閥R900919236LC32DB40E7X/-004

　　插裝閥R900937999LC40A20D7X

　　插裝閥R900925274LC32A05E7X/V

　　插裝閥R900934507LC32DB20E7X/V

　　插裝閥R900912577LC25A10E7X

　　插裝閥R900920273LC50A20E7X/

　　插裝閥R901131754LC32B20D7X/V

　　插裝閥R900936651LC25A05D7X/V

　　插裝閥R900958817LC40DB40D7X/V

　　插裝閥R900938071LC63DR40E7X/

　　插裝閥R900938015LC40DR20E7X/

　　插裝閥R900912562LC32DR20E7X/

　　插裝閥R900912558LC25DR20E7X/

　　插裝閥R901480151LC50A40E7X/450P

　　插裝閥R900936071LC25A02E7X/

　　插裝閥R900934761LC32A02E7X/

　　插裝閥R900938008LC40B40D7X/

　　插裝閥R900912594LC16B10E7X/

　　插裝閥R900905305LC32DB40A7X/

　　插裝閥R900903066LC100B20E6X

　　插裝閥R933004094L5110B201000000-K.LC1-Z-B201-NEX.B2

　　插裝閥R900937996LC40A05E7X

　　插裝閥R900939569LC25A10D7X/V

　　插裝閥R900933758LC32A10D7X/V

　　插裝閥R900979962LC40A40D7X/V

　　插裝閥R900710125LC50A40E7X/V

　　插裝閥R900979055LC63A10D7X/V

　　插裝閥R900969639LC63A10E7X/V

　　雙向插裝閥R901332349LC2A032A40D-1X/YQ7G24F

　　插裝閥R900927969LC40DB40E7X/

　　插裝閥R900931131LC25B40E7X/-004

　　插裝閥R900957493LC40DB80D7X/

　　插裝閥R900963324LC32DB80E7X/-004

　　插裝閥R901008650LC63B20E7X/-104

　　插裝閥LC16B20E7X/-004是否為R900922622LC16B40E7X/-004

　　插裝閥R900912575LC25A00E7X

　　插裝閥R900938040LC50DB40D7X/

　　插裝閥R900912607LC25B05D7X/

　　插裝閥R900933726LC25DB20A7X/

　　插裝閥R900938063LC63B05E7X/

　　插裝閥R900938038LC50DB20D7X/

　　插裝閥R900938068LC63DB20E7X/

　　插裝閥R900938002LC40B05E7X/

　　插裝閥R900912567LC16A10E7X/

　　雙向插裝閥R901465280LC2A080B40F-1X/Z2Q6Q9G24F

　　插裝閥R900938037LC50DB20A7X

　　插裝閥R900928456LC16A05E7X/V

　　插裝閥R900938063LC63B05E7X

　　插裝閥R900938038LC50DB20D7X

　　插裝閥R900938068LC63DB20E7X

　　插裝閥R900938002LC40B05E7X

　　插裝閥R900572880LC100A10E-6X

　　插裝閥LC40A10E-7X

　　插裝閥R901431330LC2A025D40E-1X/XN

　　插裝閥R901431327LC2A025D40E-1X/YN

　　插裝閥R900912612LC32B10E7X/

　　插裝閥R900912571LC16A05D7X/

　　插裝閥R900937995LC40A05D7X/

　　插裝閥R900938021LC50A05D7X/

　　插裝閥R900938084LC40DB2-7X/200

　　插裝閥R900903066LC100B20E6X

　　插裝閥R900909246LC25B05E7X/

　　插裝閥R900912549LC25DB20E7X/

　　插裝閥R900909570LC32B05E7X/

　　插裝閥R900912573LC16A40D7X/

　　插裝閥R900912589LC32A20D7X/

　　插裝閥R900912617LC32B40D7X/

　　插裝閥R900910269LC16A20E7X/

　　插裝閥R900931131LC25B40E7X/-004

　　插裝閥R900963324LC32DB80E7X/-004

　　插裝閥R900927162LC25A40D7X/-004

　　插裝閥R900923136LC16A40D7X/-004

　　插裝閥R900767654LC80DB80E6X/

　　插裝閥R900922978LC32B20E7X/-004

　　插裝閥R900919234LC25DB40E7X/-004

　　插裝閥R900569389LC80A05E6X

　　雙向插裝閥R901362543LC2A063B40D-10/Z2Q7G24F

　　插裝閥

　　插裝閥原理與應用

　　1.設計因素

　　插裝閥在流體控制功能的領域的使用種類比較廣泛，已應用的元件有是電磁換向閥，單向閥，溢流閥，減壓閥，流量控制閥和順序閥。通用性在流體動力回路設計和機械實用性的延伸，充分展示了插裝閥對系統設計者和應用者的重要性。由于其裝配過程的通用性、閥孔規格的通用性、互換性的特點，使用插裝閥*可以實現完善的設計配置，也使插裝閥廣泛地應用于各種液壓機械。

　　2.體積小、成本低

　　批量生產的對用戶益處在閥塊還未裝配線終點時就已顯現。采用插裝閥設計的整套控制系統可為用戶大大減少制造工時；該控制系統的每個元件在組裝成集成閥塊前就可進行獨立測試；集成塊在發給用戶之前就可進行整體測試。

　　由于必須安裝的元件和連接的管路大大減少，為用戶節省大量的制造工時。由于系統污染物的減少，泄漏點的減少和裝配錯誤的降低，使可靠性顯著提高。插裝閥的應用實現了系統的高效、方便。

　　以輪式裝載機為例，采用插裝閥集成塊來代替故障不斷、難以診斷和維修的動力傳動控制裝置。原有控制系統有60多個連接管件和19個獨立元件。用來替代的整體特制集成塊上只有11個管件和17個元件。體積為12x4x5立方英寸，是原系統所占空間的20％。采用插裝閥的特點如下

　　減少安裝時間

　　減少泄漏點

　　減少易污染源

　　減少維修時間（因為插裝閥無需取下管接頭配件即可更換）

　　3.功能全、應用廣泛

　　裝閥已經廣泛應用于多種工程機械、物料搬運機械和農業機械。在常被忽視的工業領域中，插裝閥的應用在不斷的擴大。特別是在許多重量和空間的限制的場合中，傳統工業液壓閥束手無策，而插裝閥卻大顯身手。在某些應用場合，插裝閥是提高生產力和競爭力的*選擇。

　　新型插裝閥的功能正不斷被開發出來。這些新開發成果將保證將來可持續的生產效益。過去的經驗證明想象力的貧乏是采用插裝閥實現生產既期效益的*限制。

　　插裝閥的用途

　　(1)截斷閥截斷閥又稱閉路閥，其作用是接通或截斷管路中的介質。截斷閥類包括閘閥、截止閥、旋塞閥、球閥、蝶閥和隔膜等。

　　(2)止回閥止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。

　　(3)安全閥安全閥類的作用是防止管路或裝置中的介質壓力超過規定數值，從而達到安全保護的目的

　　(4)調節閥調節閥類包括調節閥、節流閥和減壓閥，其作用是調節介質的壓力、流量等叁數

　　(5)分流閥分流閥類包括各種分配閥和疏水閥等，其作用是分配、分離或混合管路中的介質。

　　插裝閥選用與應用發展

　　近二十年來正在迅速發展及更廣泛應用的第五代液壓閥種--螺紋插裝閥的發展與應用。這一閥種有更明顯的特色,符合當前液壓應用的發展要求,即體積小、成本低、零泄漏，插裝閥的種類與功能能通過組合形式形成,開發的周期短,因此在小于3001/min流量的應用中獲得越來越廣泛的應用。

　　在選用螺紋插裝閥時，應根據系統所需的流量，大于或等于200l/min時選用二通插裝閥，小于20l/min則選用螺紋插裝閥。插裝組件的閥芯有帶尾部和不帶尾部形式，帶尾部的有緩沖和節流等作用。閥芯還有多種面積比可供選擇，彈簧也有多種剛度可供選擇，從而實現多種開啟壓力。

　　國內有的插裝組件在閥芯和閥套之間裝有O形圈，這樣能確保密封，但反應速度慢。控制蓋板和閥芯中的阻尼孔有多種直徑，阻尼孔大反應速度快，但沖擊大，阻尼孔小則反之。如果邏輯閥的動作有先后會影響系統的功能時，在選擇阻尼孔的直徑時，應特別慎重?？刂粕w板的型號很多，應根據系統情況仔細選擇。

　　設計閥塊時應畫上蓋板的定位孔，并標明各個油口的代號，以便裝配和維修。應根據系統的流量和壓力及其流量-壓力曲線選型，過小往往會造成系統壓力損失太大，使系統發熱，若選型過大，則會使系統龐大，造成經濟上的浪費。

　　螺紋插裝閥有二種密封材料可選，氟橡膠密封適用于磷酸脂介質，丁腈橡膠密封適用于礦物油介質。

　　螺紋插裝閥由于其高壓大流量的特點特別適用于閥門快速液壓驅動裝置，在國內外都有成熟的邏輯閥產品，其在閥門快速液壓驅動裝置的應用前景是廣闊的。

　　型號LC..A,LC..B和LFA

　　2通插裝閥，方向控制功能

　　規格16至160

　　標準化安裝按照DINISO7368(至規格100為止)

　　標準面積比21和14.31

　　默認為“大流量"

　　帶或不帶消音的座閥

　　多個開啟壓力

　　多個行程限制調整方式

　　控制蓋板，可選用于

　　集成座閥/梭閥

　　可裝在方向座閥/滑閥或組合閥上

　　終端轉換監測

　　多個噴嘴配件

　　可選密封件

　　在供貨范圍中的蓋板包括安裝螺絲

　　高壓型號，請詢問本公司

　　特殊介質（例如乳狀液，水），請詢問本公司
