6SL3210-5BB11-2UV1
SINAMICS V20 200-240 V 1 相交流 - 10/+ 10 標稱功率 0.12 kW 有 60 秒 150 % 過載 未過濾 I/O 接口：4 DI，2 DO， 2 AI，1 AA 現場總線：USS/MODBUS RTU 安裝有 BOP 防護等級 IP20/UL 開放 尺寸：尺寸AA 68x14
產品簡介
詳細介紹
西門子V20 220V 0.12KW變頻器
 | 6SL3210-5BB11-2UV1 SINAMICS V20 200-240 V 1 相交流 - 10/+ 10 標稱功率 0.12 kW 有 60 秒 150 % 過載 未過濾 I/O 接口：4 DI，2 DO， 2 AI，1 AA 現場總線：USS/MODBUS RTU 安裝有 BOP 防護等級 IP20/UL 開放 尺寸：尺寸AA 68x142x108（寬x |
設置應用宏
注意 應用宏參數設置 當調試變頻器時，應用宏設置為一次性設置。 在更改上次的應用宏設置前，務必執行以下操作：
如未執行上述操作，變頻器可能會同時接受更改前后所選宏對應的參數設置，從而可能導致變頻器非正常運行。 |
功能

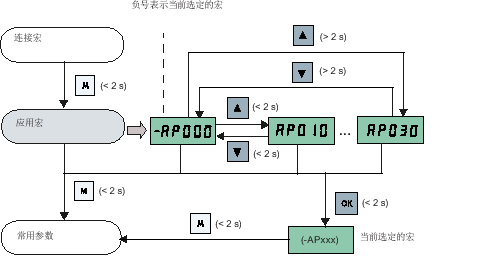

此菜單定義了一些常見應用。 每個應用宏均針對某個特定的應用提供一組相應的參數設置。 在選擇了一個應用宏后，變頻器會自動應用該宏的設置從而簡化您的調試過程。
應用宏缺省值為“AP000”，即應用宏0。如果您的應用不在下列定義的應用之列，請選擇與您的應用接近的應用宏并根據需要作進一步的參數更改。
應用宏 | 描述 | 顯示示例 |
|---|---|---|
AP000 | 出廠默認設置。 不更改任何參數設置。 |
負號表明此應用宏為當前選定的應用宏。 |
AP010 | 普通水泵應用 | |
AP020 | 普通風機應用 | |
AP021 | 壓縮機應用 | |
AP030 | 傳送帶應用 |
設置應用宏
應用宏AP010 - 普通水泵應用
參數 | 描述 | 工廠缺省值 | AP010默認值 | 備注 |
|---|---|---|---|---|
P1080[0] | 小頻率 | 0 | 15 | 禁止變頻器低于此速度運行 |
P1300[0] | 控制方式 | 0 | 7 | 平方V/f控制 |
P1110[0] | BI： 禁止負的頻率設定值 | 0 | 1 | 禁止水泵反轉 |
P1210[0] | 自動再啟動 | 1 | 2 | 上電時故障確認 |
P1120[0] | 斜坡上升時間 | 10 | 10 | 從零上升到大頻率的斜坡時間 |
P1121[0] | 斜坡下降時間 | 10 | 10 | 從大頻率下降到零的斜坡時間 |
應用宏AP020 - 普通風機應用
參數 | 描述 | 工廠缺省值 | AP020默認值 | 備注 |
|---|---|---|---|---|
P1110[0] | BI： 禁止負的頻率設定值 | 0 | 1 | 禁止風機反轉 |
P1300[0] | 控制方式 | 0 | 7 | 平方V/f控制 |
P1200[0] | 捕捉再啟動 | 0 | 2 | 搜索處于運行狀態且?guī)Ц邞T量負載的電機的速度并使其按設定值運行 |
P1210[0] | 自動再啟動 | 1 | 2 | 上電時故障確認 |
P1080[0] | 小頻率 | 0 | 20 | 禁止變頻器低于此速度運行 |
P1120[0] | 斜坡上升時間 | 10 | 10 | 從零上升到大頻率的斜坡時間 |
P1121[0] | 斜坡下降時間 | 10 | 20 | 從大頻率下降到零的斜坡時間 |
應用宏AP021 - 壓縮機應用
參數 | 描述 | 工廠缺省值 | AP021默認值 | 備注 |
|---|---|---|---|---|
P1300[0] | 控制方式 | 0 | 0 | 線性V/f控制 |
P1080[0] | 小頻率 | 0 | 10 | 禁止變頻器低于此速度運行 |
P1312[0] | 啟動提升 | 0 | 30 | 僅在次加速（從靜止狀態）時提升 |
P1311[0] | 加速度提升 | 0 | 0 | 僅在加速或制動時提升 |
P1310[0] | 連續提升 | 50 | 50 | 在整個頻率范圍內有效的附加提升 |
P1120[0] | 斜坡上升時間 | 10 | 10 | 從零上升到大頻率的斜坡時間 |
P1121[0] | 斜坡下降時間 | 10 | 10 | 從大頻率下降到零的斜坡時間 |
應用宏AP030 - 傳送帶應用
參數 | 描述 | 工廠缺省值 | AP030默認值 | 備注 |
|---|---|---|---|---|
P1300[0] | 控制方式 | 0 | 1 | 帶FCC（磁通電流控制）的V/f控制 |
P1312[0] | 啟動提升 | 0 | 30 | 僅在次加速（從靜止狀態）時提升 |
P1120[0] | 斜坡上升時間 | 10 | 5 | 從零上升到大頻率的斜坡時間 |
P1121[0] | 斜坡下降時間 | 10 | 5 | 從大頻率下降到零的斜坡時間 |
