6SN1118-0NH11-0AA0
SIMODRIVE 611 通用 E HR 2 軸調節抽拉部件 增量編碼器 SIN/COS 1VPP 值編碼器 ENDAT 速度/轉速 額定扭矩值 需要。選項 運動控制，帶 PROFIBUS-DP （V2） 6SN1114-0NB01-0AA0
產品簡介
詳細介紹
西門子備件SIMODRIVE 611 通用 E HR 2 軸
6SN1118-0NH11-0AA0
SIMODRIVE 611 通用 E HR 2 軸調節抽拉部件 增量編碼器 SIN/COS 1VPP 值編碼器 ENDAT 速度/轉速 額定扭矩值 需要。選項 運動控制，帶 PROFIBUS-DP (V2) 6SN1114-0NB01-0AA0
電纜屏蔽
為了防止干擾耦合，必須屏蔽信號電纜。
將電纜安裝在鋼管中可實現屏蔽。但是，只有在易于出現特殊干擾的環境布設信號電纜時，才會采取這一措施。通常使用編織屏蔽電纜已經足夠。但是，在任一情況下，正確連接對于有效屏蔽都是至關重要的。
通常情況下適用以下規則：
- 對于模擬信號電纜，必須在接收器側的一端連接屏蔽
- 對于數字信號，必須將屏蔽連接到外殼的兩端
- 由于干擾信號經常在 HF 范圍內 (> 10 kHz)，所以必須使用大面積耐 HF 屏蔽觸點
圖片: 電纜屏蔽

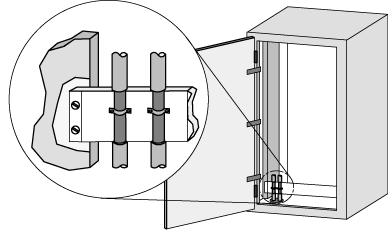

屏蔽總線應以可實現良好的傳導性（大面積接觸）的方式連接到控制機柜外殼，所在位置必須盡可能接近電纜入口。必須拆除電纜絕緣層，并將電纜夾到屏蔽總線（高頻夾具），或使用束線帶固定。應多加小心，確保連接可實現良好的傳導性。
圖片: 屏蔽總線的連接
屏蔽總線必須連接到 PE 母線。
如果必須中斷屏蔽電纜，則通過相應的連接器機殼繼續屏蔽。只有合適的連接器才可用于此用途。
圖片: 已屏蔽電纜的中斷
如果使用沒有合適的屏蔽連接的中間連接器，則必須通過在中斷點安裝電纜夾具來繼續屏蔽。這樣可確保大面積 HF 傳導接觸。
西門子備件SIMODRIVE 611 通用 E HR 2 軸
