詳情介紹：

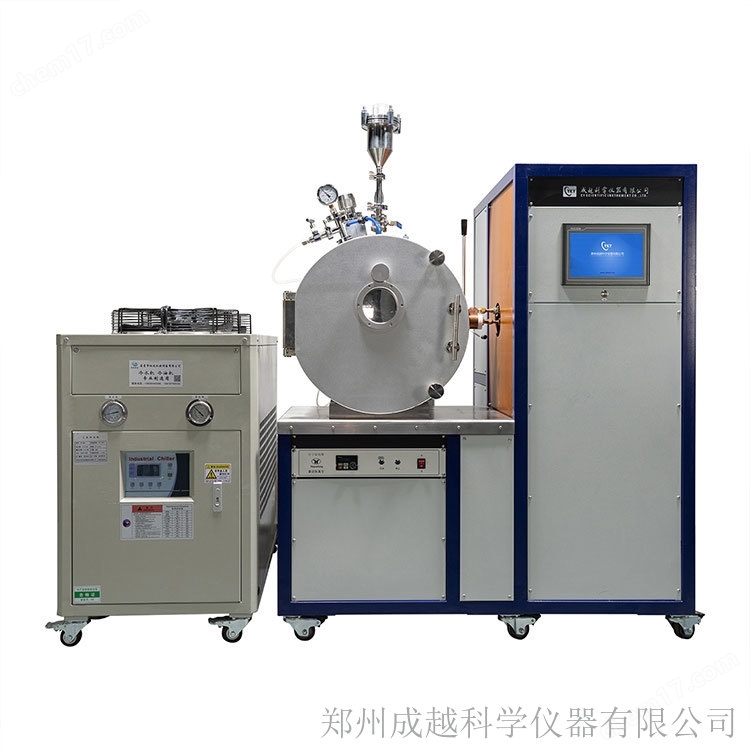

1700度25公斤真空感應熔煉爐由爐蓋、爐體、回轉機構、熔煉澆注系統、充氣系統、氣氛控制系統、真空系統、IGBT 電源、控制系統、水冷系統、工作臺、電控系統等組成 ，爐體、氣氛控制系統、熔煉澆鑄系統、電控系統和水冷系統等組成部分都安裝在設備臺架上，使整個設備成為一體,爐架下安裝有水平調節輪、不但可以自由的拖動，并有調節水平的功能。
1、爐體：為全304不銹鋼結構，氬弧焊焊接。爐殼采用雙層水冷結構，保證爐殼溫度不超過40℃。爐蓋采用前開門結構，爐蓋打開方式為手動，并加有鎖緊裝置，爐蓋上設有觀察孔，方便觀察爐內情況。爐體上安裝有進出氣口、與水冷機連接的進出水口和安裝有連接爐體內澆注裝置的進出水管。
2、爐架：由型鋼鋼板組焊成柜架結構，爐體安置在爐架上。
3、回轉機構：與爐體用法蘭連接，感應線圈由銅管繞成螺旋形從爐體引出，引出處的銅電極與爐體采用威爾遜密封，密封可靠，并能夠?qū)崿F(xiàn)旋轉功能。
4、二次加料裝置：爐體上部配有二次加料裝置，可以實現在熔煉過程中加入其它元素。
5、溫控系統：溫控系統是有測溫系統，溫控儀表組成，爐體上配有紅外測溫儀，把紅外測溫儀輸出的1-5V信號通過控溫儀表轉換為溫度信號，控溫儀表可以控制輸出控制感應爐的控制信號，這樣形成一個閉合回路，可以對爐子的升溫進行編程控制，可以進行30段程序控溫，控溫精度準確，升溫速率可調，并可以進行恒溫，以方便控制澆鑄時的溫度控制。
技術參數：
1700度25公斤真空感應熔煉爐
| 型號 | CYKY-IMC-25 | |||
ZUI大熔煉重量（按鐵液計算） | 25KG | ||||
ZUI高加熱溫度 | 1700度 | ||||
中頻加熱電源
| 采用電源 | 中頻感應電源 | |||
振蕩頻率 | 1-20KHZ | ||||
ZUI大輸入功率 | 80KW （可以根據材料改變） | ||||
加熱電流 | 20~130A | ||||
冷卻水要求 | 10P(根據不同要求改變) | ||||
電源重量 | 80KG | ||||
負載持續率 | 99.999% | ||||
輸入電壓 | 三相380V 50或60HZ | ||||
加熱方式 | 感應加熱 | ||||
腔體內直徑 | 800mm | ||||
腔體內示圖 | |||||
腔體真空度（擴散泵機組） | < 5X10 -3Pa | ||||
腔體充氣壓力 | < 0.05MPa | ||||
升壓率 | <4Pa/小時 | ||||
斷偶保護和顯示 | 有 | ||||
過溫保護 | 有 | ||||
過流保護 | 有 | ||||
欠壓保護（水壓） | 有 | ||||
控溫模式 | 智能PID | ||||
控制精度 | +/- 1~ 5 ℃（600度以上） | ||||
溫度檢測方式 | 鎢錸熱電偶或紅外測溫儀 鎢錸熱電偶的測量范圍：0-1800℃ 紅外測溫儀的測量范圍：900-3200℃ | ||||
ZUI快熔化時間 | 10~20Min | ||||
坩堝可傾倒旋轉角度 | 0-360度（可任意角度旋轉） | ||||
真空腔體內是否可接水冷坩堝 | 可以 | ||||
觀察窗尺寸 | Dia 90mm | ||||
真空機組
| 機組輸入電壓 | 380V | |||
波紋管 | 70mm | ||||
真空擋板閥 | 70mm | ||||
前機真空泵2X-70
| 功率 | 5.5KW | |||
電壓 | 380V | ||||
轉速 | 1450rpm | ||||
進氣口徑 | 70mm | ||||
前機泵抽氣速率（L/S） | 70 | ||||
極限壓強 | 1Pa | ||||
復合真空計
| 復合真空計型號 | ZDF | |||
電源 | 220V 55W | ||||
控制精度 | ± 1% | ||||
真空計測量范圍 | 10-5 -10 5 Pa | ||||
三級泵 的羅茨泵技術參數
| 羅茨泵
| 羅茨泵型號 | ZJP-150 | ||
輸入電壓 | 380V | ||||
羅茨泵進氣口法蘭 | DN70 | ||||
抽氣速率L/S（對空氣） | 172 | ||||
允許壓差 | 8×10-3 | ||||
冷卻方式 | 水冷 | ||||
電機功率 | 2.2KW | ||||
轉速 | 2840 | ||||
潤滑油量 | 3.5L | ||||
重量 | 175 | ||||
二級泵為擴散泵
| 擴散泵 可以把腔體真空度抽到5X10E-3Pa） | 電壓 | 220V | ||
功率 | 2.4KW | ||||
極限真空度（在無泄露時） | 5X 10E-5Pa | ||||
進氣接口 | DN300 | ||||
出氣接口 | DN70 | ||||
注入油量 | 1.3L | ||||
抽氣速率（N2） | 4000L/S | ||||
水冷機（選購）
| 電源 | 380V 10KW | |||
ZUI大揚程 | 50M | ||||
ZUI大流量 | 12立方/小時 | ||||
水箱容量 | 160L | ||||
制冷量 | 24.6KW | ||||
出入水口 | 2'' | ||||
機器尺寸 | 67X47X89(長X寬X高) | ||||
