產品簡介

包繞式全絕緣銅管母線應將需銜接的兩節母線導體的端頭局部相互平行對準，對接式母線槽。再將銅銜接片及絕緣隔板插入母排端頭相間空擋每相母排左右各夾一塊銅銜接片，銅銜接片間夾放一塊絕緣隔板。確認無弊后，穿入絕緣螺栓，并注意銅銜接片、母線端頭、絕緣隔板的銜接孔是否對齊、銅銜接片、絕緣隔板是否卡到位，收緊螺栓。不分閘不能拔出插接箱。一般2米直母線槽上可以鏈接3個插接箱由于插接箱電流較小，接箱是經過插接件直接銜接在母線槽上的有對應連鎖。對外再輸出一般就用電纜了確認無弊后將兩節母線槽開端對接接頭器母線，先檢查母線槽一端的導體銜接面及接頭器有無磕碰損傷。應將母線槽導體插入接頭器內，確保到位后運用扭力扳手鎖緊。

主要由外殼、絕緣插頭、金屬母線組成，外殼起防塵和保護作用。外殼上開有通風孔完成散熱功能，內置母線根據電流的大小每極可做成單根或雙根。如外殼為金屬，還有接地保護的功能。從絕緣角度看，要留有足夠距離，以利安全；從發熱角度看，也需留有足夠的空間散熱，保證以對流方式將熱散發到空氣中。外殼上開有通風孔完成散熱功能，內置母線根據電流的大小可做成單根或雙根，如外殼為金屬，還有接地保護的功能。以三相母線槽為例主要結構 。

優點：

額定電流大額定電流可達12000A,特別適合工作電流大的回路

集膚效應低，功率損失小絕緣母線的集膚效應效應系數低，Kf≤1，交流電阻小，因而母線的功率損失小。

絕緣性能好母線采用密封屏蔽絕緣方式，外殼接地電位為零，帶屏蔽的絕緣管型母線電場分布均勻，電氣絕緣性能強。可以直接通過電纜溝和電纜夾層

機械強度高母線主體允許應力為矩形母線的4倍，可承受的短路電流大，機械強度高，使得母線支撐跨距加大。

散熱條件好、溫升低母線為空心導體，母線內徑風道能自然形成熱空氣對流，（室內和室外的氣壓差，能自然形成熱空氣對流），散熱條件好

絕緣材料耐熱系數高母線的主絕緣材料為聚四氟乙烯，可在-250℃-+250℃中工作，有優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化、使用壽命≥40年。

抗電器震動能力強可以直接將母線固定在鋼構架上或混凝土支架上，取消穿墻套管和支柱絕緣子，具有與較強的抗震動能力。

不受環境干擾，可靠性高絕緣母線每相是封閉屏蔽絕緣，內部無凝露產生，且了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。GECBT-2風電母線系統① GECBT-2認證支持通過德國REpower等*的風力發電機公司的認證② GECBT-2風力發電母線系統

GECBT-2風力發電母線系統可滿足任何容量的風電機組的需求，設計*、環保節能，對惡劣的環境有適應能力

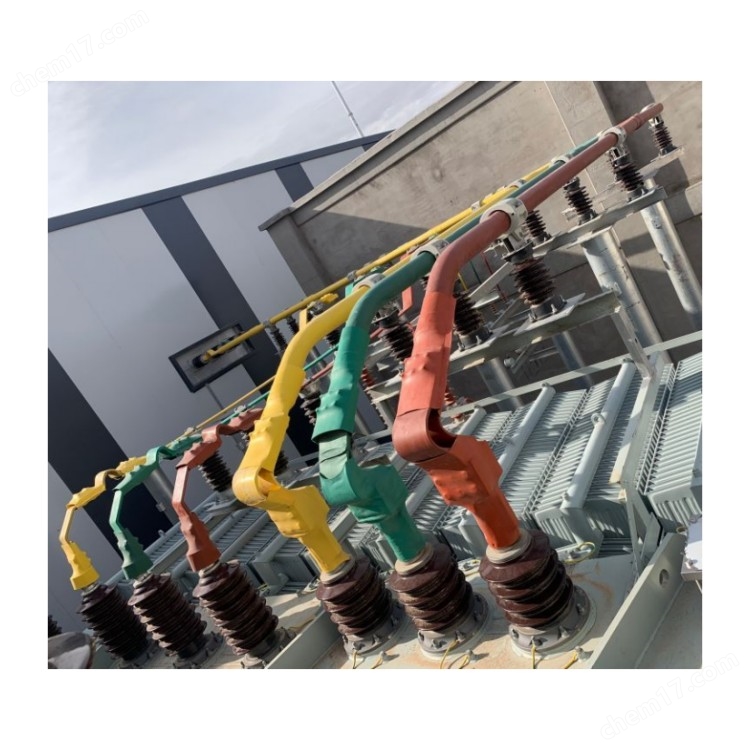

包繞式全絕緣銅管母線

1、電氣絕緣性強：管形母線采用密封屏蔽絕緣方式，外殼接地電位為零，母線表面電廠分布均勻，電氣絕緣性強，可以直接通過層電纜溝和電纜夾。

2、集膚效應低：管形母線的集膚效應系數低，KF≤1，交流電阻小，因而母線的功損耗小，大大提升了母線的導電性能。

3、散熱條件好，溫升低：管形母線為空心導體，母線內經風道能自然形成空氣對流，散熱條件相比常規矩形母線要好。

4、允許應力大，機械強度高：管形母線的允許應力為矩形的4倍，可承受短路電流大，機械強度高，母線支撐跨距大，減少了相應的支柱絕緣子、母線金具、以及土建構架基礎。

5、絕緣材料耐熱系數高：管形母線主絕緣材料采用聚四氟乙烯，可在-250℃~+250℃中工作，有優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化、配合其他絕緣材料，產品使用壽命≥20年。

6、抗電器振動能力強：可直接使用母線金屬將管形母線固定在鋼構加上或在混凝土支架上，取消穿墻套管和支柱絕緣子，具有較強抗震動能力。

7、不受環境干擾，可靠性高：管形母線每相是密封屏蔽絕緣，內部無凝露產生，且了外界潮氣，灰塵以及外物所引起地和相間短路故障，運行具有高度的可靠性。

8、母線架構簡明，布置清晰，安裝方便，維護工作量少。

9、產品一次性安裝使用，終身免維修。

原理：

（1）在同一個電力拖動體系中的一個或多個傳動單元，有時電動機遇作業在發電狀況，并將再生能量反應到變頻器中來，這種現象叫“再生能量"。這種狀況一般產生在電動機被機械設備慣性拖動時，或是當驅動電動機產生制動以供給滿意張力時。

（2）通用變頻器在規劃上不具有再生能量反應到三相電源的功用，因此全部變頻器從電動機吸收的能量都會保存在電容器中，畢竟導致變頻器中的直流母線電壓升高。

（3）管型母線是電力輸變電系統中關鍵的設備（材料）之一，對輸變電系統及電力設備的安全、可靠運行起著至關重要的作用。

（4）其具有大電流（12000A）、高機械強度、良好的絕緣、適用范圍廣等特性，所以被越來越多的用戶認可和接受

母線槽設計5個電流等級，只采用了3個級次的外殼，這樣當系繞按相鄰等級變換容量時母線槽無需更換外殼，如400A變630A時，外殼尺寸相同，因此大大方便了安裝。

怎么給管型母線布線.

1.當垂直或傾斜安裝金屬線槽時，應采取措施防止電線或電纜在插槽中移動。
2.同一電路的所有相線和中性線應放置在同一個金屬線槽中
3.管型母線的線槽適用于在正常環境和不易受機械損壞的地方進行室內干燥，但不應用于金屬線槽嚴重腐蝕的地方。
4.金屬線槽繪制的線可以是有線的，如金屬管，硬塑料管，半剛性塑料管，金屬軟管或電纜。引出部分不應損壞管母線或電纜。
5.管型母線槽應接地或可靠接地，但不應用作設備的接地導線。
6，線條應光滑，不變形，內壁應光滑，無毛刺。

主要應用在我國電力建設工程中電網輸電導線與變電站變壓器之間的導體連接、輸電線路中的跳線、電力設備中的連接導體以及大電流直流融冰裝置中作過流導體，是取代傳統的矩形、槽形、棒形母線和軟導線的全新導體。

1.當垂直或傾斜安裝金屬線槽時，應采取措施防止電線或電纜在插槽中移動。
2.同一電路的所有相線和中性線應放置在同一個金屬線槽中
3.管型母線的線槽適用于在正常環境和不易受機械損壞的地方進行室內干燥，但不應用于金屬線槽嚴重腐蝕的地方。
4.金屬線槽繪制的線可以是有線的，如金屬管，硬塑料管，半剛性塑料管，金屬軟管或電纜。引出部分不應損壞管母線或電纜。
5.管型母線槽應接地或可靠接地，但不應用作設備的接地導線。
6，線條應光滑，不變形，內壁應光滑，無毛刺。

性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線*允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電沖擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

  局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大于10pC。

賣方應提供成熟產品，并經買方交接試驗合格后方可投入系統運行。

母線運行過程中應密封良好，不能有水、雜物、小動物進入。

應有方便的連接接地線的位置。
