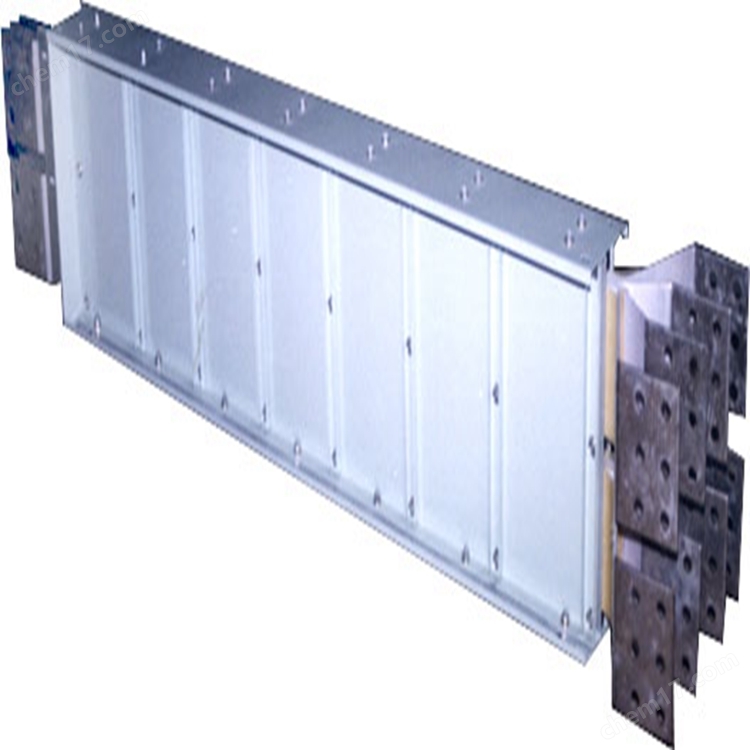

鋁合金封閉型母線槽

1.1 母線外殼采用帶散熱齒鋁合金型材制成，使整個母線系統具有低溫升，低電壓降損耗性能，且任一規格的母線在110m范圍內的電壓降均不大于2.5％；

1.2 母線主母排采用T2電解銅軋制成TMY電工硬銅排，銅的純度不低于99.95％，并符合GB5585.1～3電工用銅母線標準，且銅排全長鍍錫，確保接觸面具有低接觸電阻和減少接觸面的氧化；

1.3母線接頭單螺栓（雙頭）采用高強度鋼制成，確保接頭具有足夠的夾緊力；采用模制接頭鋁外殼既減輕接頭重量又保證有足夠壓力和邊緣不翹起；采用碗形墊圈使整個接觸面壓力均勻；采用方螺母鎖緊，安裝時僅需要一把扳手單邊用力即可旋緊螺栓，同時提供給墊圈更大更寬的壓緊力；

1.4 母線槽的鋁合金蓋板和鋁合金側板之間采用穿刺鉚接技術，實現無孔連接，不僅防護等級高，且鋁合金外殼起到整體接地的作用，*可把外殼作為TN-S母線槽系統中的接地排，從而為客戶大大降低使用成本；

1.5母線內部設置可選的200％中性線(照明及通訊輸電母線槽采用200 % 中性線)，有助于處理可能出現的諧波情況，從而把系統過熱降至低，延長配電設備的使用壽命

1.防腐功用強

    鋁型材外殼通過陽極氧化10u后鍍鋅防腐功用要好得多

2.可靠的絕緣辦法

    導電排上有絕緣層，相與相間還有必定的空氣空地，導電排與外殼間還有DMC資料束縛的絕緣墊塊，三重絕緣，確保母線槽的絕緣滿有掌握，尤其在濕潤的環境下運用更顯其*性。

 傳統的保護地線PE線放置在母線槽內一側，由于電磁感應在保護地線上感應的故障電流經實測比理計算還要高出50%，同時三相導電排距PE間距不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由于它盡可能的靠近三相母排，CMC-2500A 鋁合金母線槽可做到電抗，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都比單獨設置PE排好。因此電氣技術委員會公布及提倡電匯排(母線槽)以外殼作為接地導體。

把外殼與PE排合為一體，也避免了外殼與PE連接處因長期腐蝕，接觸不良而產生接地連續性不良現象。

由于電磁感應在保護地線上感應的故障電流經實測比理計算還要高出50%，鋁合金母線槽同時三相導電排距PE間距不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由于它盡可能的靠近三相母排，可做到電抗至小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都比單獨設置PE排好

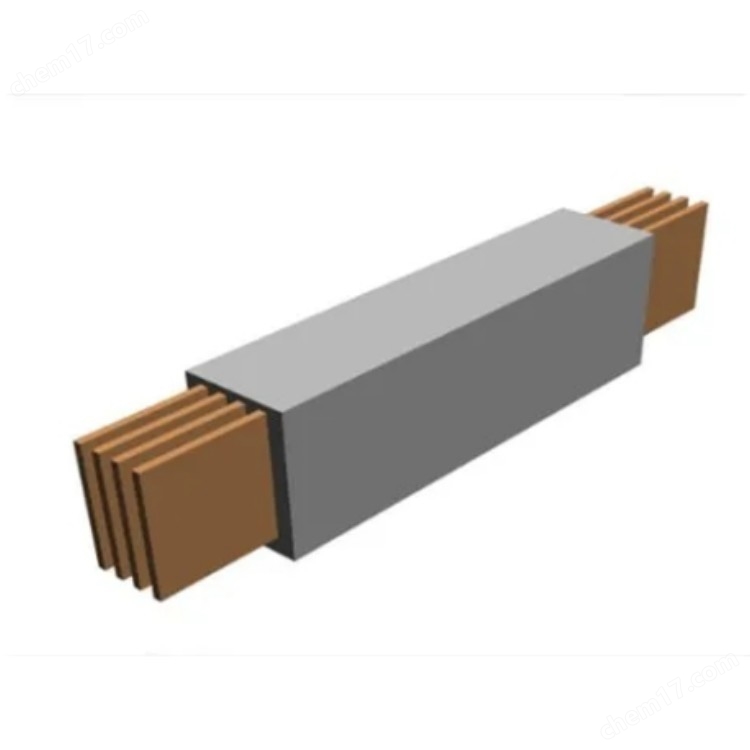

鋁合金封閉型母線槽

1、體積小，結構緊湊，外殼全部采用模制鋁鎂合金外殼。該外殼為輕質全封閉、不通風型，具有抗銹蝕散熱性、接地性。英特殊的中空型雙層結構，使每片外殼都具有管材的高抗彎性，從而使母線槽系統的抗撓度性大大增強，母線單元長度可超過6m，內部*特的瓦楞結構，使導體直接固定外殼，增強了系統的動熱穩定性，可*解決施工現場大跨距安裝的難題。南京鋁合金保護式母線槽

2、可配置成三相五線、三相四線（PE為空槽）。其五線制外殼很具特色，PE小槽使PE線直接卡制于母線槽外殼，直接達到PE與外殼的電氣連通，大限度地保障操作者的安全。

3、特別是3150A以上大電流母線槽，其特的左右型結構，使母線槽外形更加緊湊、體積更小。無磁性鋁鎂合金材料，可消除大電流母線相間的渦流現象，降低母線導體因渦流而引發的發熱現象。輕質的鋁合金外殼結構，減輕了母線的整體重量，大大減少對建筑物承重屋梁的負載。

采用銅排或者鋁排，其電流密度大，電阻小，集膚效應小，無須降容使用。電壓降小也就意味著能量損耗小，終節約用戶的投資。而對于電纜來講，由于電纜芯是多股細銅線，其根面積較同電流等級的母線要大。并且其“集膚效應"嚴重，減少了電流額定值，增加了電壓降，容易發熱。線路的能量損失大，容易老化。

具有下列特點:

1、電流容量可以很大;

2、電壓降很小;

3、短路負載能力強;

4、可靠性高，使用壽命長;

5、安全性高;

6、配電系統的設備增加或變更隨意自如;

7、外形尺寸小;

8、重量輕，操作容易;

9、連接非常簡單(如同連接用水管道一般，一節節通過三通、彎頭等接頭使之連接成一個系統)如下圖;

10、施工和檢查簡單;

11、具有現代的美觀。

殼噴涂耐火涂料，發生火災時，在3~5分鐘內，涂料開始發泡、膨脹，形成隔熱層，有效地降低了熱量的傳遞,而且封閉了所有的通口,防止消防時水的進入而引起母線短路,保證正常供電。導體銅排纏繞云母帶，具有良好的耐高溫性能和耐燃燒性能，在常態下具有良好的柔軟性和介電性能。

 插孔處設計了安全防護擋板，只有防護擋板拉開時，插接箱才能接入，有效防止了插口處灰塵和異物的進入，從而提高了母線槽的防護性，防止誤操作，使母線的安全性得到了極大的提高。

安裝應注意以下幾點：
1、金屬電纜橋架及其支架和引入引出的金屬電纜導管必須可靠接地。
⑴金屬電纜橋架及其支架全長應不少于2處與接地或接零干線連接；
⑵非鍍鋅電纜橋架間連接板的兩端需做跨接地線，跨接線截面不小于42。
⑶鍍鋅橋架連接板兩端不需跨接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。
2、應急配電線路與正常配電線路應分槽敷設；雙電源供電的兩個電源回路不宜同槽敷設。
3、強電與弱電應分槽敷設。弱電中的不同系統宜分槽敷設，消防、綜合布線等弱電線路應分槽敷設。
4、線槽、橋架、封閉母線經過建筑物的變形縫時應采取補償措施；穿過防火墻及防火樓板時線槽、橋架內外應采取防火封堵措施。
5、橋架與支架間應采用螺栓固定，且螺母位于橋架外側。
6、封閉插接母線的連接必須符合產品技術文件規定，垂直敷設時。
外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利于母線槽的散熱，又加強了外殼剛度，也便于安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。
