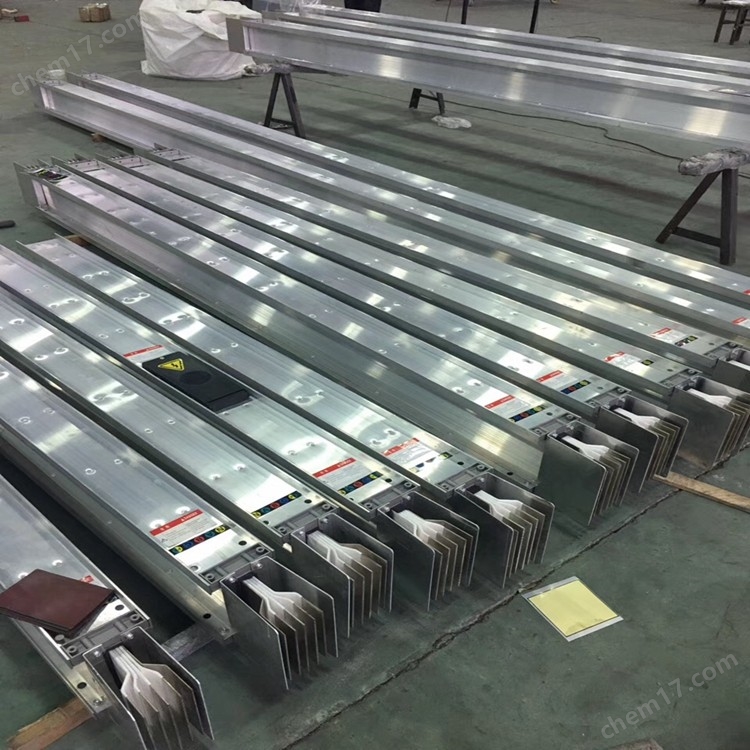

戶外高低壓封閉型母線槽

整體接地技術

傳統的保護地線PE線放置在母線槽內一側，由于電磁感應在保護地線上感應的故障電流經實測比理計算還要高出50%，同時三相導電排距PE間距不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由于它盡可能的靠近三相母排，可做到電抗至小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都比單獨設置PE排好

結構特點:
1、該系列封閉母線槽具有優良的抗短路性能，由于具有鋁(或弱磁鋼板)外殼的保護，能夠有效地減弱渦流或環流引起的結構發熱，降低封閉母線外殼溫度，減小電能損耗，提高載流量，減輕電動力。

2、該系列封閉母線槽結構*，安裝維修孔可任意設置于封閉母線的上部或下部，對于大電流戶內封閉母線在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。

3、采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。

4、采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點

主要校驗產品的工藝，母線槽連接頭的IP防護等級，母線槽插接口的溫升，和PE線的穩定性和有效性，產品工藝主要看外觀的加工工藝及表面處理工藝和母線組裝的精密度。密集型母線槽主要看密集的精密性越緊湊越好。母線與母線連接頭的IP防護等級是重要的技術處理工藝，接頭發熱或者受潮，或者進水引起的母線槽短路事故較多。

根據使用環境，安裝方式選擇母線槽，選用母線槽時應綜合考慮使用環境，母線槽的外殼防護等級選擇應符合下列規定：室內潔凈場所，采用IP30以級。

變電所中各級電壓配電裝置的連接，以及變壓器等電氣設備和相應配電裝置的連接，大都采用矩形或圓形截面的裸導線或絞線，這統稱為母線。母線的作用是匯集、分配和傳送電能。由于母線在運行中，有巨大的電能通過，短路時，封閉式母線槽，承受著很大的發熱和電動力效應，因此，必須合理的選用母線材料、截面形狀和截面積以符合安全經濟運行的要求。母線按結構分為硬母線和軟母線。硬母線又分為矩形母線和管形母線。矩形母線一般使用于主變壓器至配電室內，其優點是施工安裝方便，運行中變化小，載流量大，但造價較高。軟母線用于室外，因空間大，導線有所擺動也不致于造成線間距離不夠。綜合許多母線槽引發的電氣事故，其絕大部分都是于連接頭的安裝及防護等級保護不符合要求而引起的。母線槽的防護等級不單是指母線本體的防護等級，它也包含安裝連接頭的防護等級。目前市場上諸多母線槽，標注的防護等級有IP54。IP65、IP66，其母線本體防護等級均能達到其要求，但連接頭的防護等級則僅能達到IP30或IP40。因此連接頭的設計加工是一項很關鍵的因素，如果連接頭密封不好，母線本體有再高的防護等級都無法真正有效地保護母線槽安全運行。母線槽的應用優勢在于，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，制作時間也比較短，可以節約出大量的時間，去做其他的事情。

其次是支吊架的安裝，任何封閉、插接母線支、吊架安裝均應位置準確、橫平豎直、固定牢靠，成排安裝時應排列整齊、間距均勻。固定支架螺栓應加平墊和彈簧墊圈固定，絲扣外露2～4扣。
      ① 支架膨脹螺栓的固定，安裝在建筑物上的支架應改要根據母線路徑的走向來測量出準確的支架位置，在已經鉆好的孔上線固定好支架的膨脹螺栓。要注意的是鉆的孔徑與套管外徑差值不要超過1mm。
      ② 一字形角鋼支架安裝，一字型支架適用于母線在墻上水平安裝，支架采用預埋的方法埋設在墻體內，角鋼支架埋設深度為120mm和150mm，角鋼外露長度在母線直立式安裝時為母線寬度加140mm，當母線側臥式安裝時為母線高度加160mm

母線槽設計了各種功能的連接單元，可滿足所有輸配電工程的需要。

戶外高低壓封閉型母線槽

特點：

（1）單螺栓夾緊端子

　母線槽設計采用了單螺栓夾緊端子，為母線槽單元連接元件，由于它的特殊構造，可以防止安裝時的錯誤操作，同時只要擰緊一個螺栓，就能可靠地、迅速地將兩個母線槽單元連接起來。

（2）高防護等級插孔

　母線槽在插孔處設計了安全防護擋板，只有當防護擋板拉開時，插接箱才能插入，插孔平時不用時可將防護板拉閉，防止了在插口處灰塵和異物的進入，從而提高了母線槽的防護性能，防止誤操作，使母線的安全性得到了極大的提高。

（3）外殼（防護殼）級次數

　母線槽設計5個電流等級，只采用了3個級次的外殼。這樣當系統按相鄰等級變換容量時母線槽無需更換外殼，如400A變630A時，外殼尺寸相同。因此大大方便了安裝。

（4）傳輸電能大

　母線槽設計為分離空氣絕緣式，改善了母線槽的散熱性，隆低了阻抗，達到了母線槽經濟輸電。

（5）成套性好

母線槽設計了各種功能的連接單元，可滿足所有輸配電工程的需要。

1 、絕緣強度降低：一般是因為母線槽地點的工作環境濕度太大，低壓封閉母線致使?jié)駳膺M入了母線槽，或許日夜溫差過大構成的凝露.處理方法非常簡略，母線槽鏟除潮氣，封閉式母線槽，短時空載運轉來單調母線槽內部。

2 、母線槽有些融化：

一是長期超負荷運轉的因素，

二是插接箱接觸疑問，

三是相間絕緣損壞，這種情況只需更換母線槽。

3、絕緣擊穿：

一是母線槽內部進水短路，需要對母線槽進行單調處理；

二是有異物進入母線槽構成短路，可以檢查打掃;；

三是絕緣介質損壞，更換相關節段。

4、發熱或許有些發熱現象：連接部位接觸不良，一般是連接器出現了松動，可以檢查緊固連接器； 另一因素是負荷過大，可以減少負荷。

5、 插接箱發熱：一個因素是插接沒有可靠，檢查并從頭插接保證接觸; 另一個因素是過載，可以減少負載或許更換大容量的插接箱.
