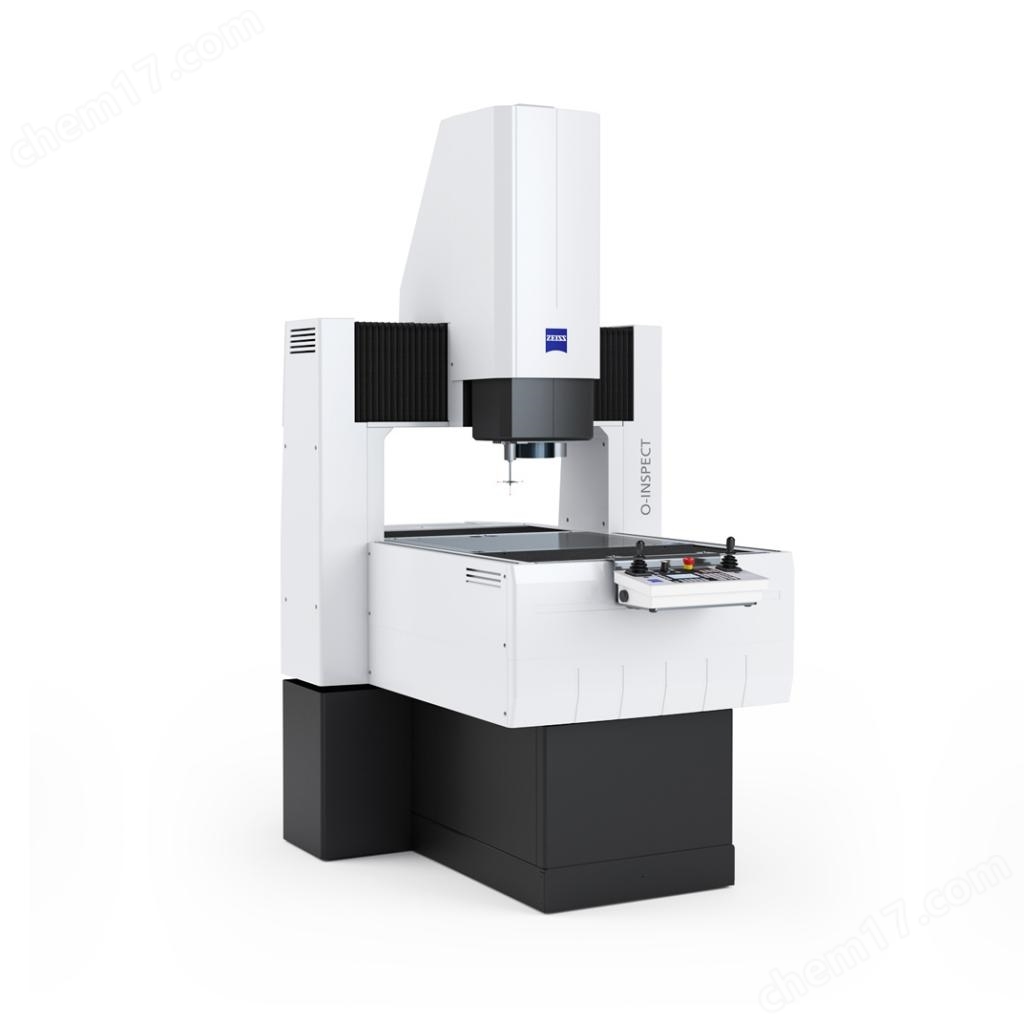

蔡司ZEISS  O-INSPECT 影像三坐標測量機

蔡司ZEISS  O-INSPECT 影像三坐標測量機

技術原理與系統架構

蔡司O-INSPECT復合式三坐標測量機采用"光學+接觸式"多傳感器集成架構，核心由ZEISS Discovery.V12變焦鏡頭系統(12倍光學放大)、VAST XXT接觸式掃描探頭(測量力0.02-0.2N可調)及DotScan白光共聚焦傳感器組成。其創新性的Multi-Sense自適應系統能根據工件材質自動選擇測量方式：對金屬件采用接觸式掃描(精度達1.2μm)，塑料/玻璃件切換白光傳感器(縱向分辨率0.1μm)，電子元件則啟用800萬像素光學成像(視場達45×34mm)。三軸均采用零膨脹玻璃陶瓷光柵尺，配合CAA計算機輔助精度修正技術，確保在(20±2)℃環境下實現(1.2+L/300)μm的測量不確定度。

行業應用解決方案

在新能源汽車領域，該設備可一次性完成電池殼體(接觸式測量密封面平面度)、銅排(光學測量沖壓毛刺)和絕緣膜(白光傳感器測厚度)的全套檢測，相比傳統分步檢測效率提升60%。醫療行業應用案例顯示，其能同時測量骨科植入物的三維輪廓(接觸式)和表面微孔分布(500萬像素彩色成像)，滿足ISO 13485對植入物全尺寸追溯的要求。2025年新增的智能托盤系統支持自動識別工件溫度并補償熱變形，使大型汽車覆蓋件在溫差±5℃環境下的測量穩定性提升35%。

軟件與智能制造對接

搭載的CALYPSO測量軟件實現三大突破：①CAD模型直接點擊編程，支持Pro/E、SolidWorks等主流格式；②AI輔助的測量路徑優化，碰撞風險自動預警；③通過PiWeb模塊生成符合ISO 1101標準的數字化報告，關鍵參數自動標記超差項。作為工業4.0典型設備，其OPC UA接口可直接對接MES系統，實測數據用于SPC過程控制時，幫助某航天企業將產品不良率從800PPM降至120PPM。

技術迭代與維護體系

相較前代產品，2025款主要升級包括：①集成ZEISS ZEN core顯微鏡軟件，支持20nm級表面缺陷的AI識別；②轉臺系統實現四軸聯動，圓柱齒輪測量時間從45分鐘縮短至12分鐘；③能耗降低至600VA，無需壓縮空氣驅動。蔡司提供的Predictive Maintenance系統通過監測光柵尺磨損度、鏡頭潔凈度等12項參數，可實現95%以上故障的提前預警。
