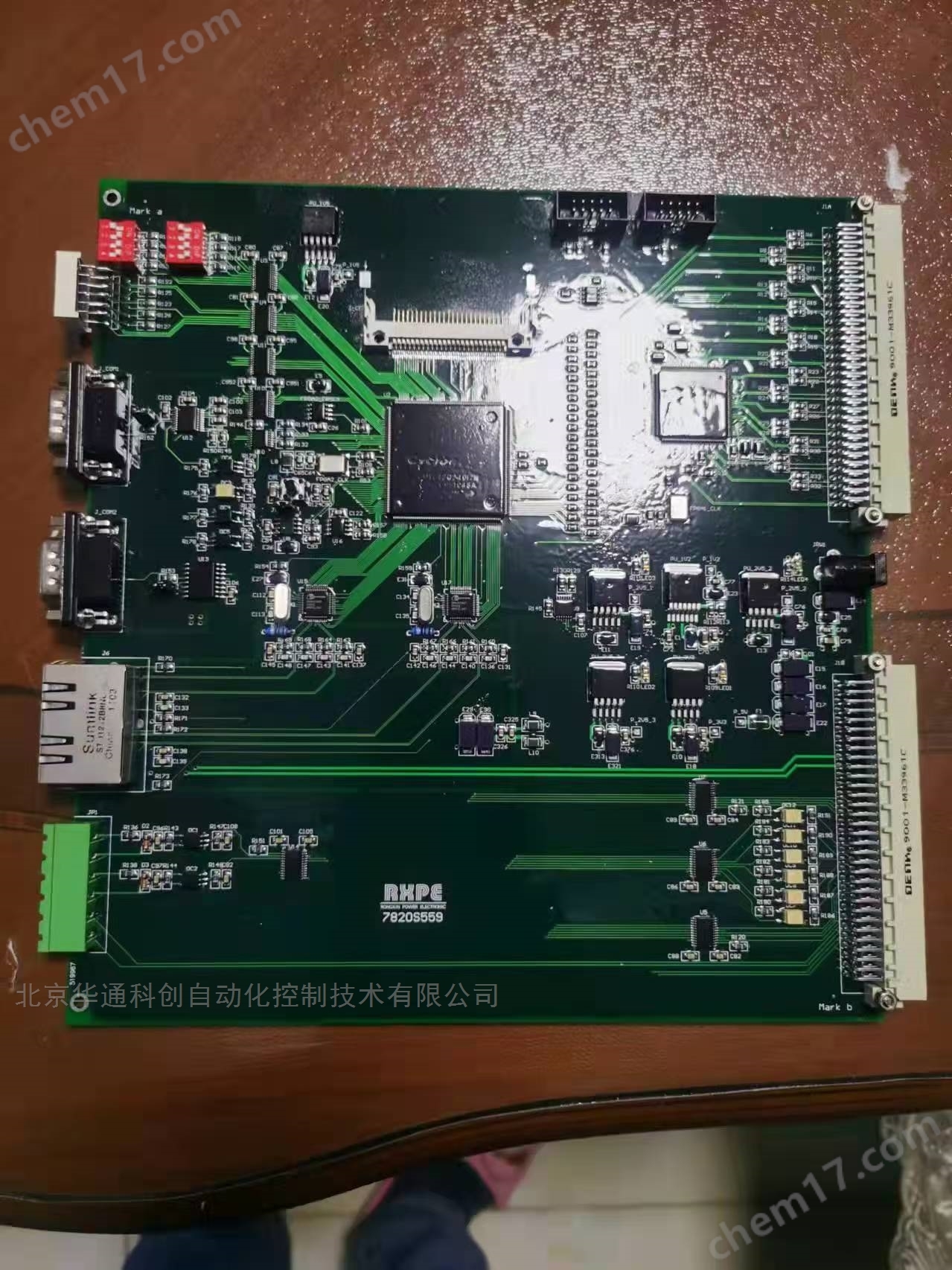

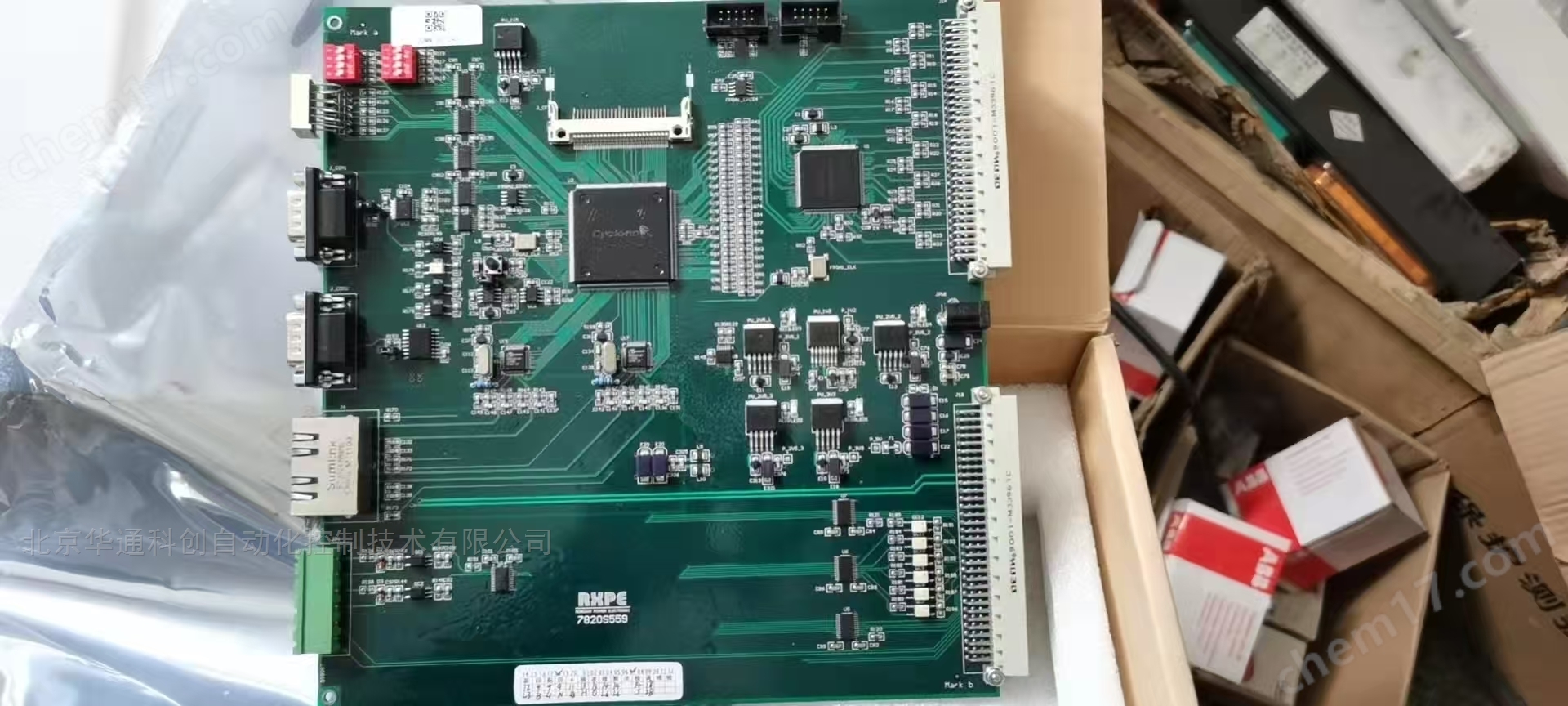

主控板7820H085

• 主控板7820H085




  基本參數：主控板，以下是關于它的詳細介紹：

產品概述


功能作用

• 數據處理與分析：收集來自模擬板、數字板等傳輸的模擬量信號和數字量信號，進行高速數據處理和分析，根據預設參數和算法，判斷變頻器的運行狀態，如電機的轉速、電流、電壓等是否在正常范圍內。

• 控制指令生成與發送：根據數據處理結果，生成相應的控制指令，通過總線板將指令傳輸到脈沖板等，進而控制功率單元的工作狀態，實現對電機的調速、啟停等控制功能，確保電機按照設定的要求運行。

• 系統協調與管理：協調控制裝置內各電路板之間的工作，保證整個高壓變頻系統的穩定運行，例如，與通訊板配合實現與上位機或其他設備的通信，接收遠程控制指令或向上位機上傳運行數據；對功率單元的工作狀態進行實時監控和管理，當檢測到某個功率單元出現故障時，及時采取相應的保護措施，如該單元的 IGBT 驅動信號，防止故障擴大。

工作原理

• 主控板通過總線板與模擬板、數字板相連，接收來自這些板卡采集的變頻器運行過程中的各種模擬量和數字量信息，如電壓、電流、溫度等信號。然后，主控板利用內部的處理器和預先編寫好的程序算法，對這些信息進行處理和分析，與預設的參數值進行比較。根據比較結果，主控板生成控制信號，再通過總線板將這些信號傳輸到脈沖板，脈沖板將主控板的控制信號轉換為適合驅動功率單元中 IGBT 的脈沖信號，通過光纖通信發送到功率單元板，從而控制 IGBT 的導通和關斷，實現對功率單元輸出電壓、頻率的調節，最終達到對電機調速和控制的目的。

硬件組成

• 處理器：一般采用高性能的 DSP（數字信號處理器）芯片，如美國 TI 公司的 32 位浮點型 28335 系列 DSP 處理芯片，具有高速的數據處理能力，能夠快速準確地完成各種控制算法的運算和數據處理任務。

• 存儲模塊：包括閃存（Flash Memory）和隨機存取存儲器（RAM）等，用于存儲系統程序、用戶設置的參數以及運行過程中的中間數據和故障記錄等，確保在系統掉電或重啟后，重要數據不會丟失。

• 通信接口：具備多種通信接口，如 RS485 接口、以太網接口、光纖接口等，用于與外部設備進行通信，實現遠程監控、參數設置和數據傳輸等功能，其中光纖接口主要用于與功率單元板之間的高速、抗干擾通信。

• 電源電路：為整個主控板提供穩定的電源，通常將輸入的直流電源轉換為各個芯片和電路模塊所需的不同電壓等級的電源，如 + 5V、+3.3V、-12V 等，保證主控板的各個部件能夠正常工作。

常見故障及維修

• 故障現象：變頻器運行過程中突然停機，顯示故障代碼與主控板相關，如 “主控板通信故障"“主控板數據錯誤" 等；或者電機運行不穩定，出現轉速波動、抖動等現象，經檢查其他部件正常，懷疑為主控板故障。

• 故障原因：可能是主控板上的元器件損壞，如電容漏電、電阻變質、芯片燒毀等；也可能是通信線路故障，如光纖斷裂、接口松動等；還可能是軟件程序出現錯誤或丟失，導致主控板無法正常工作。

• 維修方法：首先，檢查主控板的外觀，查看是否有明顯的燒焦、變形、脫焊等現象，如有，需要更換相應的損壞元器件；然后，使用專業的檢測工具，如示波器、萬用表等，檢測主控板上的關鍵信號和電壓，判斷是否正常，對于損壞的芯片或電路模塊，進行更換；對于通信線路故障，檢查光纖是否完好，接口是否牢固，如有問題，更換光纖或重新插拔接口；如果是軟件程序問題，需要重新下載或升級主控板的程序，恢復系統的正常運行。
