絕緣電阻耐電壓測試儀（集成絕緣電阻測試+耐壓測試功能）的標準使用流程，結合安全操作規范與技術要點，供您參考：

一、絕緣電阻耐電壓測試儀測試前準備

1. 環境確認

環境溫度：10℃～30℃（避免溫度影響精度）

濕度：≤75% RH（潮濕環境易導致表面泄漏電流增大）

無強電磁干擾、無易燃易爆物

2. 設備檢查

儀器外觀完好，高壓線無破損，接地線牢固

確認儀器校準有效期（通常需每年校準）

斷電狀態下連接測試線

3. 被測設備（DUT）準備

斷電并放電：斷開DUT所有外部電源，對電容性部件（如電源濾波電容）放電

清潔：去除表面灰塵、油污（避免爬電）

斷開無關線路：移除外部連接線（如通信線、負載線）

4. 個人防護

穿戴絕緣手套（≥ CAT III 等級）

站在絕緣橡膠墊上

設置警戒區，懸掛“高壓測試”警示牌

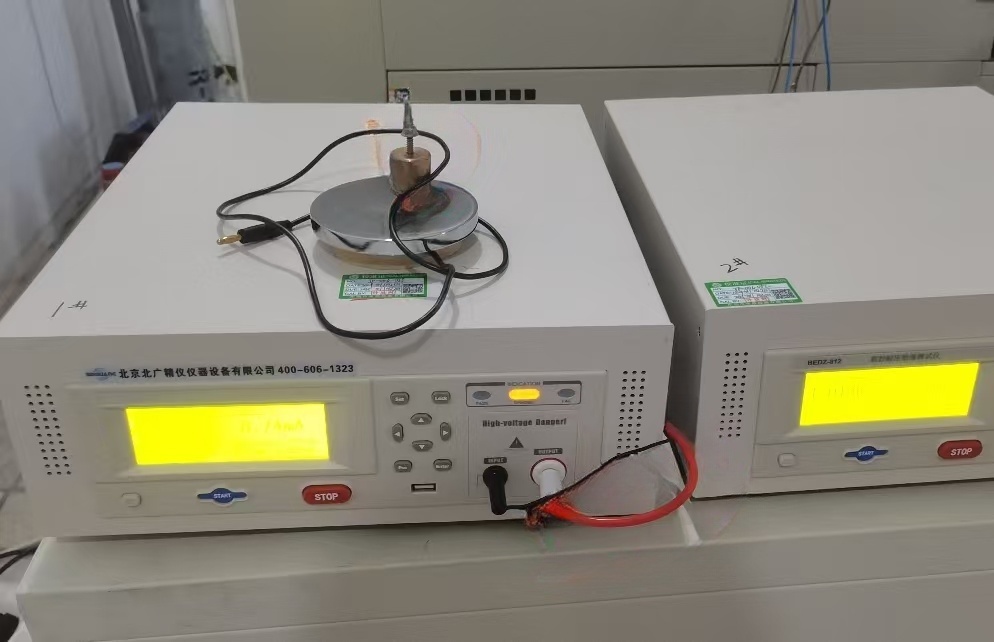

二、絕緣電阻耐電壓測試儀測試線連接

> 核心原則：高壓端（H）→ 被測導體；接地端（G/L）→ 金屬外殼/安全地

絕緣耐壓測試儀

├── 高壓輸出線（紅色） → 接 DUT 帶電部件（如 L/N 短接后端子）

├── 返回線/接地線（黑色） → 接 DUT 金屬外殼或接地端子

└── 接地端子（黃綠色） → 接獨立大地接地樁（不可與零線混接！）

注意事項：

耐壓測試時：若測試 輸入電路對外殼，需將L/N端子短接后接高壓端，外殼接返回端

絕緣電阻測試時：接線相同，但通常需斷開DUT內部接地（按標準要求）

三、參數設置

1. 耐壓測試模式（AC/DC HiPot）

| 參數          | 設定依據                     | 典型值示例

| 測試電壓      | 產品安全標準（如GB 4706.1） | 1500V AC (家電基本絕緣) |

| 測試時間      | 標準規定（生產常用1~3秒）   | 60秒（型式試驗）

| 泄漏電流上限  | 標準限值（如Class I設備≤5mA）| 3.0 mA（留余量）

| 緩升時間      | 減少沖擊（標準可能要求5秒） | 5秒              |

| 報警模式      | 超限即停                    | ON                |

2. 絕緣電阻測試模式

| 參數          | 設定依據               | 典型值示例        |

| 測試電壓      | 標準規定（如500V DC）| 500V (低壓設備)  |

| 測試時間      | 穩定讀數（≥30秒）    | 60秒             |

| 合格閾值      | 標準限值（如≥2MΩ）  | 100MΩ（企業內控）|

四、安全啟動測試

1. 開啟儀器電源，自檢通過后進入待機狀態

2. 啟動接觸檢查（如有）：

功能：檢測測試線是否接觸良好

操作：按`CONTACT CHECK`鍵，確認無“Open Circuit”報警

3. 安全確認：

關閉測試區域防護門（觸發安全聯鎖）

大聲警示：“高壓測試啟動！”

4. 執行測試：

手動模式：按下`TEST`按鈕

自動模式：觸發遠程啟動信號（生產線用）

五、測試中監控

| 現象                | 可能原因                  | 應對措施

| 泄漏電流驟增 > 上限 | 絕緣擊穿/閃絡            | 儀器自動切斷高壓，記錄FAIL  |

| 電流緩慢上升        | 絕緣受潮或臟污           | 持續觀察，超限即停          |

| 儀器報警“過載”      | 輸出容量不足（容性負載大）| 改用更大功率機型或DC測試    |

| 測試線打火/異響     | 空氣擊穿或連接不良       | 緊急按STOP鍵！ 檢查連接 |

六、測試后操作

1. 放電：

DC測試或容性負載：等待30秒以上，用放電棒觸碰高壓端至外殼放電

確認儀器顯示電壓歸零（<5V）

2. 斷開連接：

先拆高壓線 → 再拆返回線 → 最后移除接地線

3. 結果記錄：

保存數據：PASS/FAIL、泄漏電流值、絕緣電阻值（如適用）

打印或?qū)С鲋临|(zhì)量系統（需帶時間戳）

七、關鍵安全禁令

禁止：單手操作、濕手操作、測試中移動導線

禁止：跳過接地步驟或使用破損測試線

禁止：在DUT通電狀態下測試

緊急情況：立即拍擊儀器紅色急停按鈕！

八、維護要點

| 周期       | 操作                    |

| 每日       | 清潔儀器表面，檢查線纜 |

| 每月       | 校準漏電流零點（使用校準盒） |

| 每年       | 送計量機構全面校準      |

| 故障后     | 停用并貼“待維修”標簽   |

> 重要提醒：

> 具體操作請以您的設備說明書及產品對應的安全標準（如IEC 60335） 為準。測試參數設定錯誤可能導致安全事故或誤判！

通過以上標準化流程，可最大限度確保測試結果的準確性及操作人員的安全。如遇復雜場景（如醫療設備、高壓電纜），需遵循專項測試規范。
