手機(jī)版
化工儀器網(wǎng)手機(jī)版
化工儀器網(wǎng)小程序
官方微信
公眾號：chem17
掃碼關(guān)注視頻號

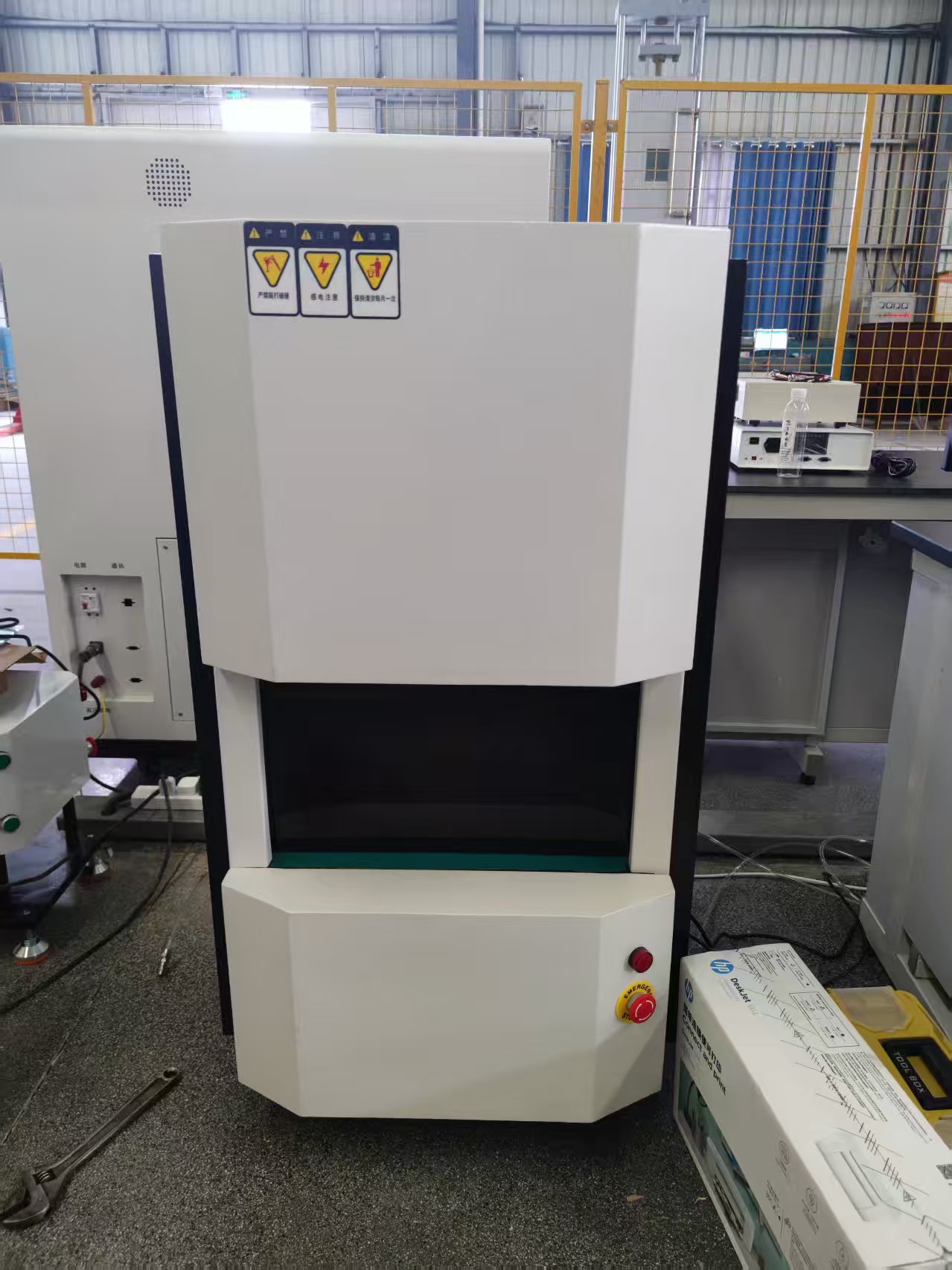

無轉(zhuǎn)子硫化儀 選購指南 使用方法 以下是針對無轉(zhuǎn)子硫化儀的選購指南和使用方法的綜合說明，結(jié)合核心參數(shù)與實操要點(diǎn)整理：
一、選購指南（關(guān)鍵參數(shù)與技術(shù)標(biāo)準(zhǔn)）
?選購維度? | ?核心指標(biāo)要求? | ?說明? |
?精度控制? | 扭矩分辨率 ≤0.001N·m | 確保捕捉焦燒拐點(diǎn)等細(xì)微變化（如密封件膠料的TS1波動） |
溫度波動 ≤±0.1℃ | 高溫穩(wěn)定性決定硫化曲線可靠性（如輪胎胎面膠測試需150℃±0.1℃） | |
?硬件配置? | 模腔類型：阿爾法密閉結(jié)構(gòu) | 避免膠料泄露，提升重復(fù)性（對比開放模腔數(shù)據(jù)誤差降低50%） |
電機(jī)類型：永磁同步電機(jī) | 保障1.67Hz（100rpm）振蕩頻率穩(wěn)定性 | |
?兼容性? | 溫控范圍：100–200℃（基礎(chǔ)款） | 擴(kuò)展款需覆蓋300℃（如氟橡膠測試） |
力矩量程：0–20N·m | 滿足高硬度橡膠（如輪胎膠）與低粘度膠（如硅膠）測試需求 | |
?認(rèn)證與標(biāo)準(zhǔn)? | 支持GB/T16584 | 國際標(biāo)準(zhǔn)認(rèn)證確保數(shù)據(jù) |
?智能化? | 自動計算t10/t90/CRI | 內(nèi)置軟件需支持多曲線對比（研發(fā)時優(yōu)化配方必需） |
?避坑提示?：
拒絕非密閉模腔設(shè)計，防止低粘度膠料擠出導(dǎo)致數(shù)據(jù)失真；
驗證PID溫控響應(yīng)速度（升溫至200℃需≤3分鐘）；
優(yōu)先選配RS232/USB雙向通訊接口，便于連接MES系統(tǒng)。
二、標(biāo)準(zhǔn)化操作流程
?1. 前期準(zhǔn)備?
?試樣制備?：
裁切直徑≈38mm、厚4–5mm圓形樣品（質(zhì)量依密度調(diào)整：EPDM約4g，NR約6.5g）；
試樣兩側(cè)覆蓋玻璃紙防粘。
?設(shè)備啟動?：
開啟空壓機(jī)（壓力≥0.4MPa）→ 接通主機(jī)電源 → 啟動計算機(jī)軟件；
點(diǎn)擊“加熱”按鈕預(yù)熱，待溫控穩(wěn)定（綠燈提示）。
?2. 測試執(zhí)行?
?步驟? | ?操作界面指令? | ?注意事項? |
參數(shù)設(shè)置 | 輸入溫度/時間/膠料編號 | 硅橡膠測試建議溫度170℃ |
裝樣 | 點(diǎn)擊“開模”→放入試樣 | 快速操作防溫度散失（≤5秒） |
開始測試 | 點(diǎn)擊“合?！薄詣訂?/span> | 模腔閉合壓力需≥10kN |
中途干預(yù) | 點(diǎn)擊“停止測試” | 用于曲線異常返原時終止 |
?3. 結(jié)束處理?
數(shù)據(jù)保存：自動生成硫化曲線，導(dǎo)出ML/MH/t90等參數(shù)；
清潔維護(hù)：用銅刷清理模腔殘膠 → 合模保溫待機(jī)。
三、關(guān)鍵操作技巧與故障處理
?數(shù)據(jù)準(zhǔn)確性保障?：
每批次首樣需做扭矩歸零校準(zhǔn)；
出現(xiàn)“雙峰曲線”立即檢查硫磺結(jié)塊（混煉工藝問題）。
?常見故障應(yīng)對?：
?現(xiàn)象? | ?原因? | ?解決方案? |
t90值波動＞10% | 模腔溫度不均 | 用熱電偶多點(diǎn)校準(zhǔn)模腔 |
合模失敗 | 氣壓不足或密封圈老化 | 檢查空壓機(jī)壓力→更換密封圈 |
四、應(yīng)用場景匹配建議
?輪胎廠?：選配300℃高溫模塊+20N·m扭矩量程（胎面膠需高載荷測試）；
?密封件企業(yè)?：側(cè)重0.001N·m分辨率（精確控制硅膠TS1）；
?研發(fā)實驗室?：多曲線對比功能（優(yōu)化促進(jìn)劑用量）。
注：每日開機(jī)后需用標(biāo)準(zhǔn)校正棒驗證扭矩精度，年累計漂移應(yīng)≤0.5%
無轉(zhuǎn)子硫化儀 技術(shù)參數(shù) 標(biāo)準(zhǔn)
以下是關(guān)于無轉(zhuǎn)子硫化儀技術(shù)參數(shù)與執(zhí)行標(biāo)準(zhǔn)的綜合說明，結(jié)合行業(yè)規(guī)范和核心性能指標(biāo)整理：
一、核心技術(shù)參數(shù)標(biāo)準(zhǔn)
?1. 精度控制要求?
?參數(shù)? | ?標(biāo)準(zhǔn)值? | ?依據(jù)標(biāo)準(zhǔn)? |
?溫度控制? | 波動范圍≤±0.3℃ | HG/T 3709-2017 |
分辨率0.01℃ | GB/T 16584-1996 | |
?扭矩測量? | 量程0–20N·m | ISO 6502:2023 |
分辨率≤0.001N·m | ASTM D5289 | |
?模腔擺動? | 頻率1.67Hz±0.01Hz（100rpm） | HG/T 3709-2017 |
振幅±0.5°或±1° | GB/T 16584-1996 |
?2. 硬件結(jié)構(gòu)規(guī)范?
?模腔類型?：必須采用阿爾法密閉結(jié)構(gòu)（非接觸密封），模腔直徑40mm±2mm，間隙0.05–0.2mm；
?閉合力?：≥8kN（確保膠料填充）；
?模體材質(zhì)?：Cr6WV高硬度鋼材（HRC≥50）。
?3. 智能化功能?
?數(shù)據(jù)輸出?：自動生成硫化曲線，計算t10/t90/CRI等參數(shù)；
?通訊接口?：標(biāo)配RS232/USB，支持MES系統(tǒng)對接。
二、國際與行業(yè)標(biāo)準(zhǔn)體系
?中國標(biāo)準(zhǔn)?
?HG/T 3709-2017?：規(guī)定控溫精度±0.3℃、扭矩線性誤差≤±.5%；
?GB/T 16584-1996?：明確振幅±0.5°±0.01°的擺動要求。
?國際標(biāo)準(zhǔn)?
?ISO 6502:2023?：定義硫化特性測量方法及轉(zhuǎn)子less儀器規(guī)范；
?ASTM D5289?：要求溫度范圍覆蓋室溫–200℃。
三、關(guān)鍵參數(shù)實測驗證方法
?溫度校準(zhǔn)?：
使用多點(diǎn)熱電偶檢測模腔分布，溫差≤0.3℃；
?扭矩標(biāo)定?：
專用標(biāo)定儀施加階梯力，線性誤差＜.5%；
?密封性測試?：
低粘度硅膠測試中無泄漏（驗證阿爾法結(jié)構(gòu)密閉性）。
四、選型避坑指南
?拒絕非密閉模腔?：防止低粘度膠料擠出導(dǎo)致數(shù)據(jù)失真；
?驗證升溫速度?：室溫→200℃需≤10分鐘（PID響應(yīng)測試）；
?認(rèn)證?：設(shè)備需標(biāo)注符合GB/T16584、ISO6502雙標(biāo)識
相關(guān)產(chǎn)品
免責(zé)聲明
- 凡本網(wǎng)注明“來源：化工儀器網(wǎng)”的所有作品，均為浙江興旺寶明通網(wǎng)絡(luò)有限公司-化工儀器網(wǎng)合法擁有版權(quán)或有權(quán)使用的作品，未經(jīng)本網(wǎng)授權(quán)不得轉(zhuǎn)載、摘編或利用其它方式使用上述作品。已經(jīng)本網(wǎng)授權(quán)使用作品的，應(yīng)在授權(quán)范圍內(nèi)使用，并注明“來源：化工儀器網(wǎng)”。違反上述聲明者，本網(wǎng)將追究其相關(guān)法律責(zé)任。
- 本網(wǎng)轉(zhuǎn)載并注明自其他來源（非化工儀器網(wǎng)）的作品，目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點(diǎn)和對其真實性負(fù)責(zé)，不承擔(dān)此類作品侵權(quán)行為的直接責(zé)任及連帶責(zé)任。其他媒體、網(wǎng)站或個人從本網(wǎng)轉(zhuǎn)載時，必須保留本網(wǎng)注明的作品第一來源，并自負(fù)版權(quán)等法律責(zé)任。
- 如涉及作品內(nèi)容、版權(quán)等問題，請在作品發(fā)表之日起一周內(nèi)與本網(wǎng)聯(lián)系，否則視為放棄相關(guān)權(quán)利。
采購中心
