概述

隨著工業的發展，很多用電設備和工廠設備采用直流系統供電，直流系統的正極和負極不接地。對于不接地(IT)配電系統，應該進行絕緣電阻的監控以保證供電系統的安全運行。

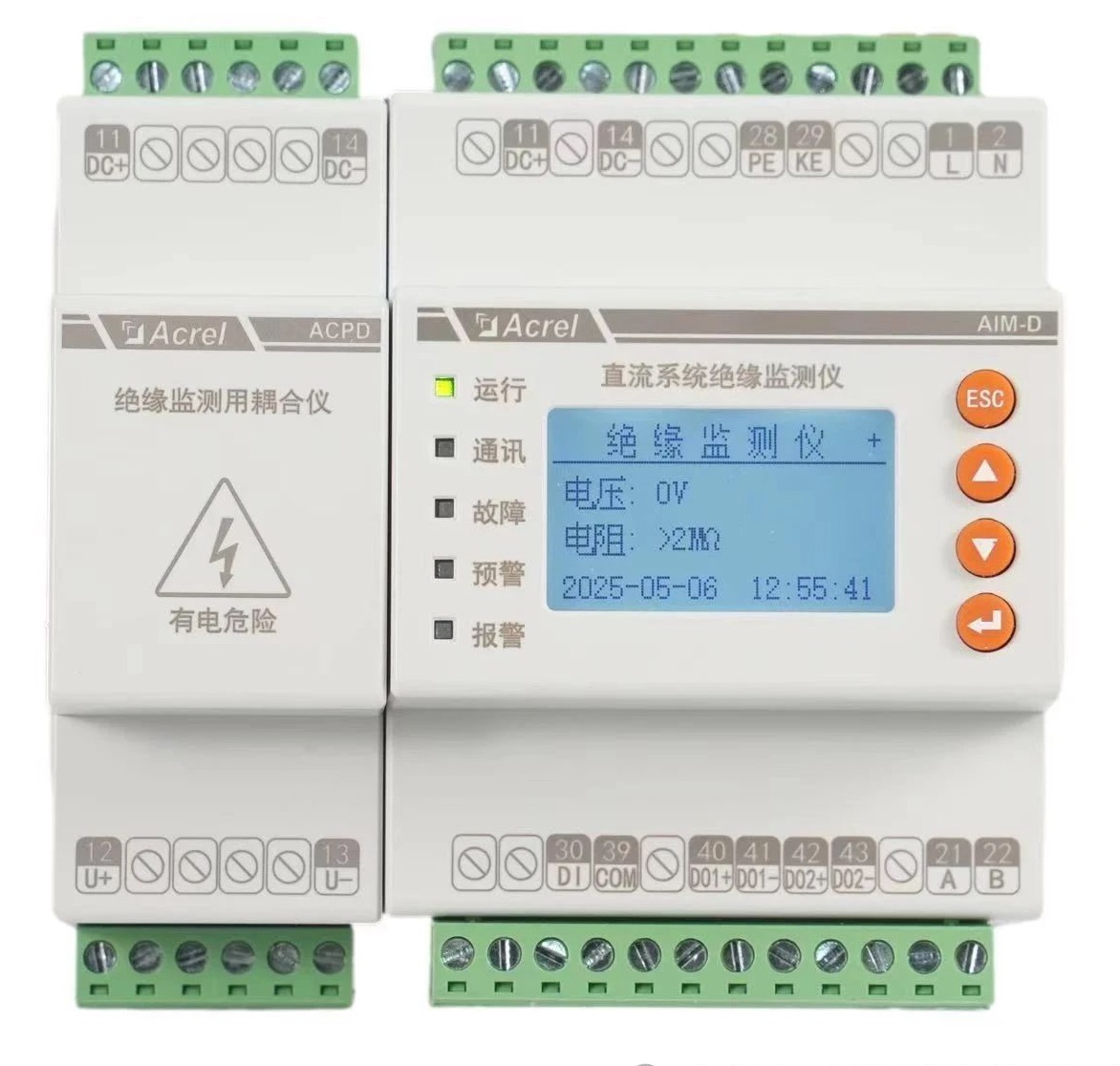

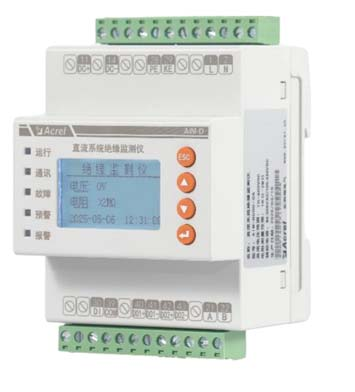

AIM-D500-CA直流系統絕緣監測儀可以應用在50~400V的直流系統中,配合ACPD300絕緣監測用耦合儀最大可以監測1000V。產品可以在線監測直流不接地系統正負極對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。

AIM-D500-CA 采用信號注入法的監測方式，適用于CCS(Combined Charging System)充電標準和 CHAdeMO 充電標準。其中，CCS廣泛應用于歐美國家電動汽車的快速充電系統，CHAdeMO主要應用于日本國內電動汽車快充接口。

場所：產品還可以應用在發電廠家、變電站的直流屏、電動汽車充電裝置、UPS供電系統、及其它直流電網等直流系統。

功能一網打盡

絕緣電阻監測功能。產品可以監測直流系統對地的絕緣電阻，可以分別監測直流系統正極對地、負極對地的絕緣電阻。

電壓監測功能。產品可以監測直流系統正負極之間的電壓，正極對地電壓，負極對地電壓。

LED指示功能。產品面板具有運行、通訊、故障、預警和報警LED指示燈，可以顯示產品狀態。

LCD顯示功能。產品采用128*64點陣液晶顯示，可以顯示參數信息。

預警報警功能。產品具有兩組獨立可調的設定值，可以設定預警值和報警值，當絕緣電阻低于設定值時，產品發出預警和報警信號。

電壓報警功能。產品可以監測直流系統電壓波動情況，當出現過壓或欠壓時，能及時發出報警信號。

PEKE斷線報警功能。產品可以監測PE、KE與接地端子的連接狀態,當任意一根連接線與接地端子斷開，產品發出報警信號。

絕緣故障判斷功能。產品接入的直流系統電壓超過50V時，可以通過“絕緣評估”子菜單，查看正極對地電壓，負極對地電壓，正極對地電阻，負極對地電阻，用于評估故障位置。

數字量輸入功能。產品具有1路DI輸入，連接外部按鈕開關，短按(<2s，下同)儀表自檢，長按(>2s,下同)儀表復位，持續長按(>5s，下同)儀表可以在“正在監測”和“停止監測”兩種狀態之間切換。

數字量輸出功能。產品具有2路 DO輸出，默認對應絕緣預警和報警，可以修改為過壓、欠壓、反接等故障，DO輸出可以選擇常開(N0，下同)或者常閉(N/C，下同)模式。

事件記錄功能。產品能夠記錄50條報警記錄，包括故障類型、故障值和發生的時間，方便工作人員排查故障。

遠程通訊功能。產品具有1路RS485接口，采用Modbus-RTU協議，可以進行數據交互。

自檢和復位功能。產品具有自檢功能，可以長按▲鍵、DI輸入或者遠程通訊，產品具有復位功能，可以長按 ESC 鍵、DI輸入或者遠程通訊，復位可以設置為手動或者自動模式。

停止監測功能。產品可以通過 DI輸入、遠程通訊或者子菜單“停止模式”停止絕緣監測，此時，產品與大地的連接通過內部繼電器斷開，繼電器介電強度3kV。

監測延時功能。產品可以通過子菜單“上電監測延時”設置延時時間，用于抑制監測干擾。

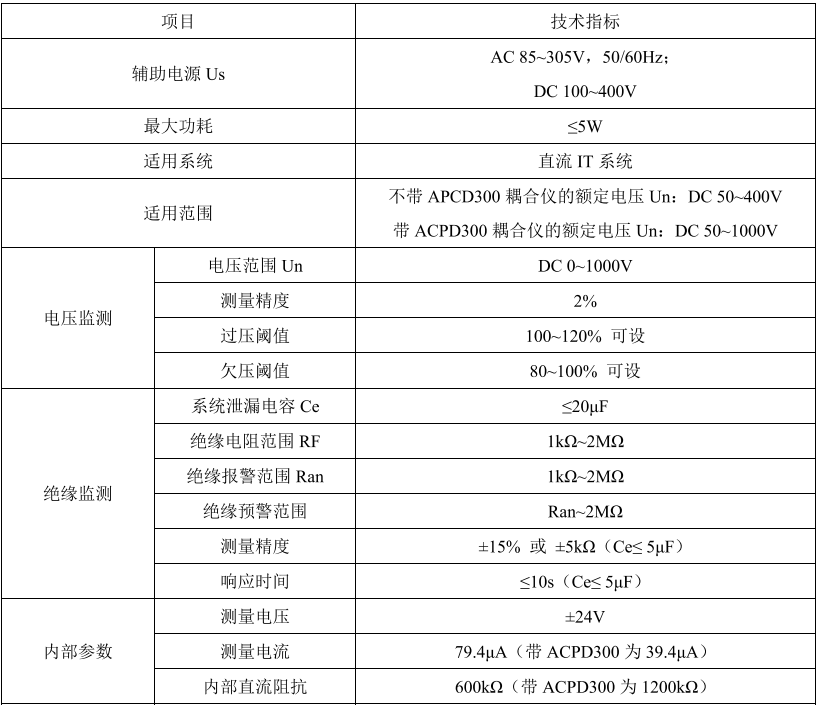

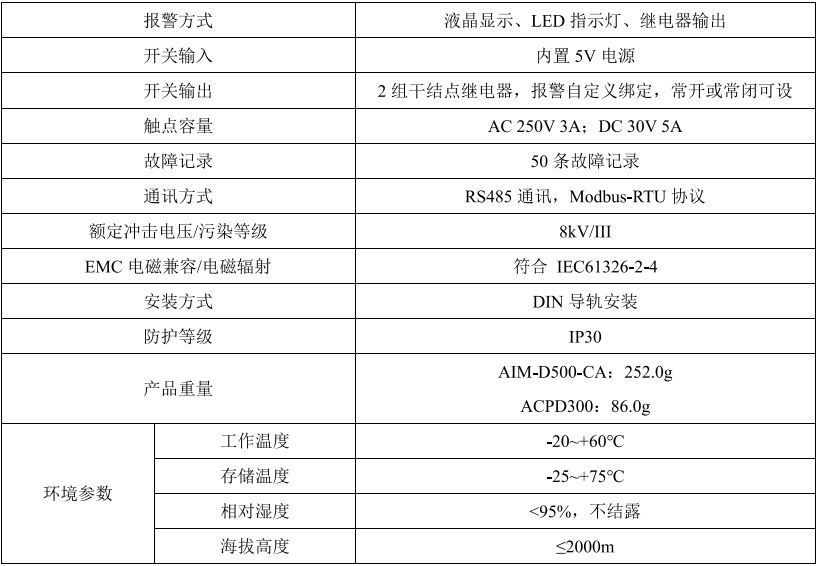

技術參數

安裝與操作

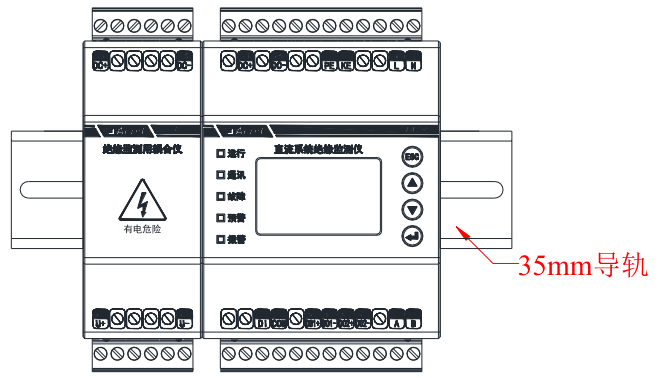

導軌安裝。產品采用標準35mm 導軌安裝。若與 ACPD300 配合使用，可一起安裝在導軌上，簡單方便。

插拔端子。產品采用插拔端子接線，方便接線和安裝。

接線方式：頂部和底部均有接線端子，按照說明書正確連接輔助電源、直流系統正負極、接地、RS485 通訊、開關量輸入和繼電器輸出等即可，接線時需注意相關規范。

操作界面：面板按鍵功能明確，通過操作可進入主界面、查看報警記錄、進入編程模式設置參數等，初始密碼 0001，操作邏輯清晰。

應用示例

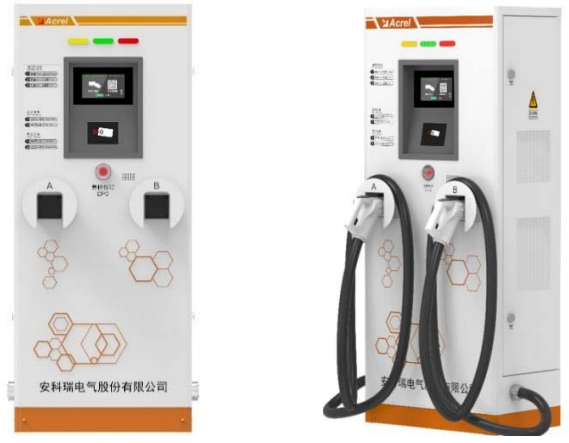

電動汽車充電裝置一般由柜體、多個交流轉換直流充電模塊、智能切換單元、測量儀表、控制器、接觸器、充電槍等組成。

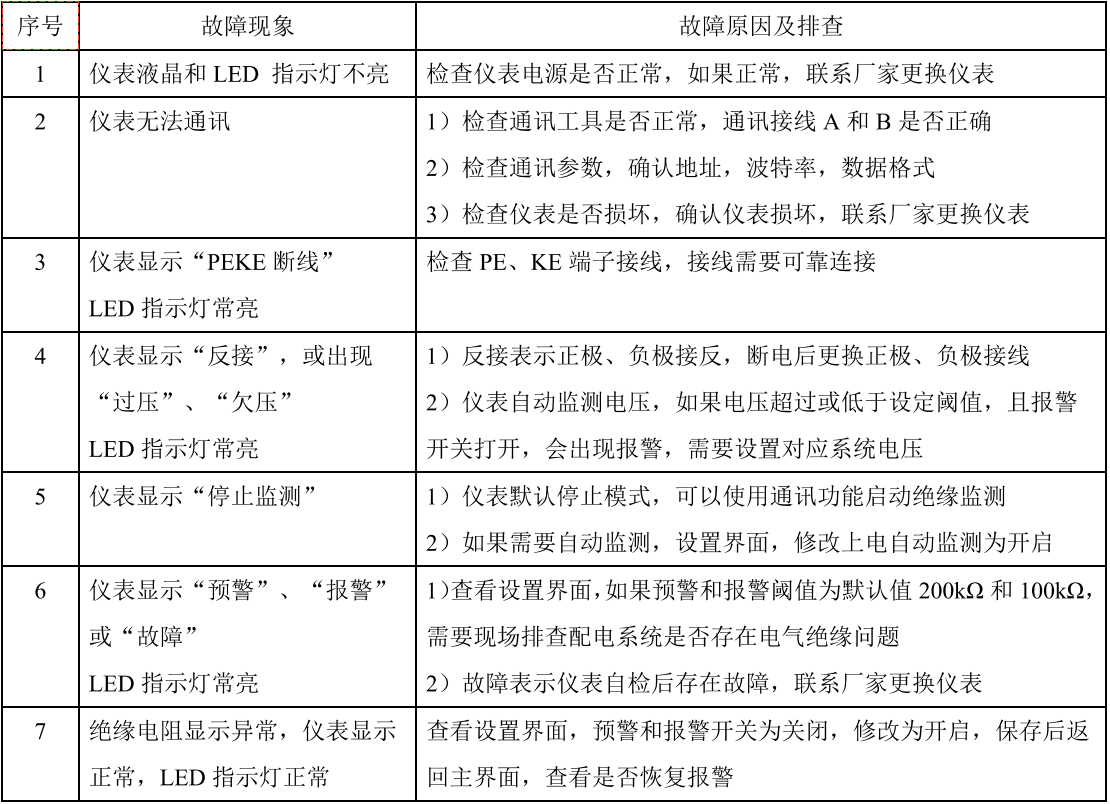

故障排除

確保接線正確無誤后，打開儀表輔助電源。查看儀表是否正常，對于常見的問題，可根據故障現象判斷原因并進行故障排除。
