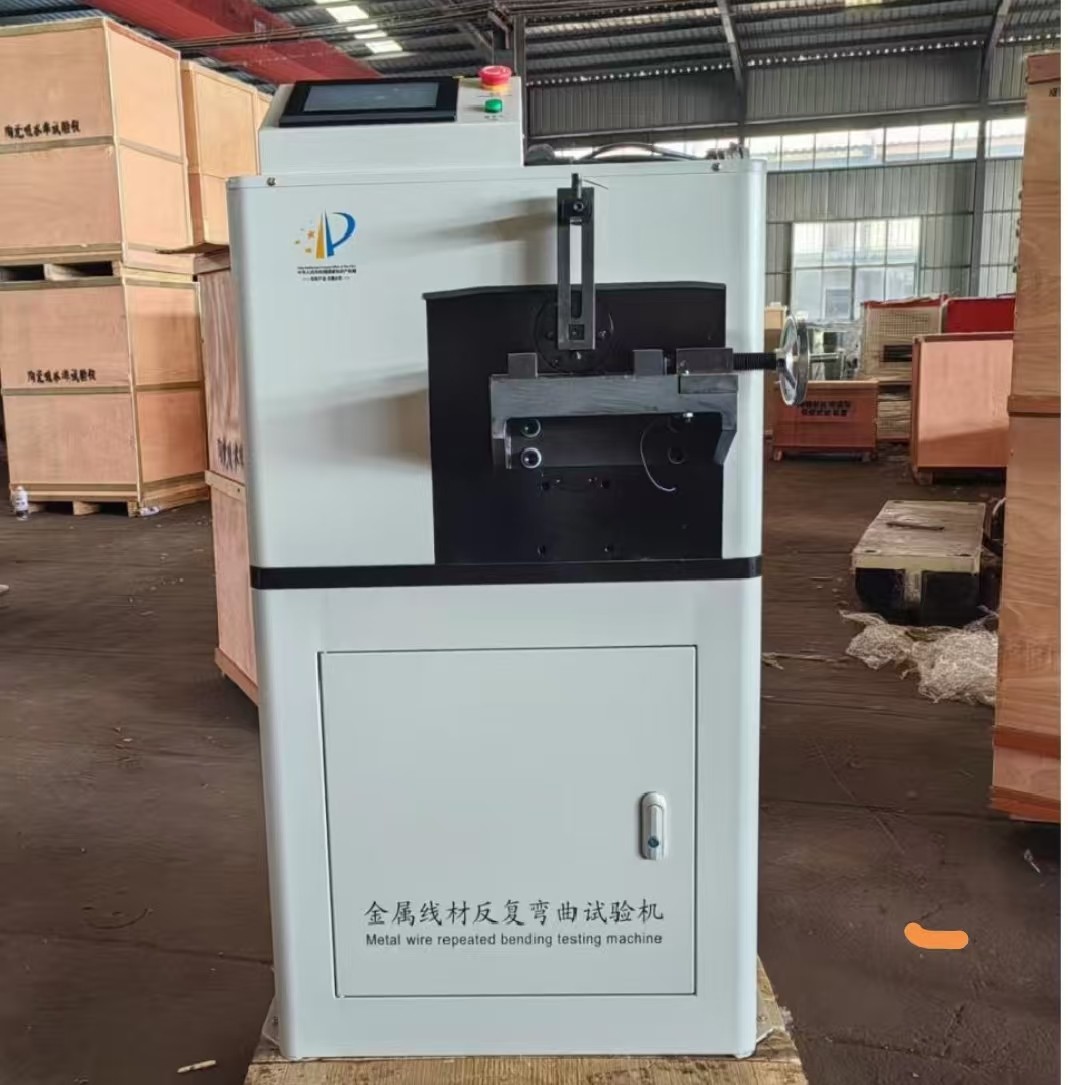

設備名稱:金屬線材反復彎曲試驗機
設備型號:JWJ-10B
使 用 說 明 書
目 錄
前 言..........................................................................................2
一、主要用途與適用范圍·......................................................·3
二、主要技術參數·..................................................................·4
三、工作條件............................................................................4
四、結構特征與工作原理.........................................................4
五、吊運和保管·........................................................................·7
六、安裝與調整··............·............................................................7
七、使用與操作.........................................................................8
八、維護和保養.........................................................................8
九、常見故障及其排除方法.....................................................9
前 言
承蒙您使用 JWJ-10B金屬線材反復彎曲試驗機,深表感謝!在使用本機前,請認真閱讀使用說明書,在充分理解后,
再開機使用。請您愛護本機,并正確使用,以便使該機永遠保持較高的精度和良好的運行狀態.
一.金屬線材反復彎曲試驗機JWJ-10B安裝使用操作說明主要用途與適用范圍
本試驗機主要用于金屬線材的反復彎曲試驗,以檢驗金屬線材在反復彎曲中承受塑性變形的性能及顯示出的缺陷。配備板材夾持裝置后,也可以對板材試樣
進行彎曲試驗。
本機廣泛應用于鋼鐵.建筑行業,以及鋼絲繩.電線電纜等生產.使用廠家。適用于φ2-φ10金屬線材,配備特殊夾具,還可以做其他規格的金屬彎曲試驗。
二.主要技術叁數
1、試驗直徑:φ3-φ10mm
2、彎曲角度:±90°
3、計數范圍:999999
4、顯示方式:液晶顯示,自動記錄次數
5、彎曲速度:≤60rpm
6、電機功率:1.5kw
7、電源:單項,220V,50Hz
8、外形尺寸:600*500*1200mm
9、主機重量:245kg
三、工作條件
1.在室溫10-45℃環境下;
2.在穩定的基礎上,水平安置;
3.在無振動的環境下;
4.周圍無腐蝕性物質;
5.無明顯的電磁干擾;
6.電源電壓波動范圍不超過額定電壓220V±10;
7.試驗機周圍要留有一定的空余空間。
四、結構特征與工作原理
本試驗機主要主機和電器控系統兩大部分組成,采用機械傳動,施加試驗力矩
使樣反復彎曲。利用光電開關來檢測彎曲試驗次數。試樣斷裂后,按動“復位”
鍵,擺桿復位,液晶表自動顯示,記錄彎曲試驗次數,并自動停機。
1、主機
主機由伺服電機帶動蝸桿輪副減速,再有曲柄一擺桿機構,帶動圓柱齒輪傳動,圓柱齒輪帶動擺桿做±90°回轉,從而使擺桿上的導套帶動試樣做
±90°的彎曲,達到試驗的目的。在圓柱齒輪上裝有計數用的裝置,試驗每彎一次,光電開關采集一次信號,這樣就達到了計數的目的。
試驗結束后,如果擺桿沒有停到中間位置,按復位鍵,則另一只光電開關采集信號,使擺桿恢復到中間位置。在擺桿上,裝有擺桿,而撥桿上裝有內徑大小不同的動彈,針對不同粗細的試樣,把撥桿調整到不同的高度,并使用不同的導套。將導套放入撥桿孔內,用扭簧將其別住,并使其與撥桿導通。
擺桿的下在方,裝有試樣夾持裝置。在彎板上有手動控制的絲杠,用手轉動手輪使活動鉗口平移,將試樣夾緊。在鉗口上裝有圓柱,對不同的直徑的試樣,更換
相應的鉗口和導套。
2、電器測控系統
電器測控系統主要有強電和弱電兩部分組成。強電控制電機,弱電分分為三路:一路由
光電開關采集彎曲次數信號,經脈沖整形到譯碼器送到液晶表顯示并保存;另一路由光
電開關控制擺桿的復位,當接到信號后使電機停止,同時,zui后一路接到電機停止的信
號,對電機進行反制動,從而使擺桿停到適當?shù)奈恢谩?/p>
五、金屬線材反復彎曲試驗機JWJ-10B安裝使用操作說明吊運和保管
1、主機、電控柜及附件箱均放在同一包裝箱內,吊運時,應注意起吊位置,保持重
心線與地面垂直,起吊速度不應過快,以保持試驗機不傾斜.
2、產品開箱前,應保存在干燥通風,無日曬雨淋的地方為宜。
3,主機吊運時,使用起吊裝置.
六、金屬線材反復彎曲試驗機JWJ-10B安裝使用操作說明安裝與調整
1,試驗機的安裝應符合第四條要求的條件.
2,主機應用4個M12的膨脹螺栓,穩固的固定在水平的混凝土基座上.
3,主機供電電壓為220V.
4,接通電源,合上總開關,指示燈亮,表示電源己接通.
七、使用與操作
1,使用前的準備工作
(1)使用前,應根據試樣的直徑,參照《附件規格參數表》選用對應的導套和鉗口,并調
整好導套的高度.
(2)檢查彎板上不應有斷裂的試樣或其他能使彎板和主機殼體導通的金屬,以免影響
試驗(現象是試樣斷裂后不停機)。
(3)擺桿工作時,有180的擺動范圍,在此范圍內,不得介入,以免造成傷害.
2、操作程序
(1)接好電源線,合上總開關,電源指示燈亮:
(2)若擺桿不在中間位置,可按“復位”鍵,使擺桿復位;
(3)將試樣從導套口穿入,用彈簧別住,轉動絲杠手輪,將試樣夾在鉗口中間;
(4)按“開始”鍵,試驗開始,記錄彎曲次數;
(5)試樣彎曲斷裂后,電機自動停止,液晶表保持?jǐn)嗔褟澢螖?shù):
(6)將斷裂的試樣取出,按“復位”鍵,擺桿復位;
(7)試驗結束后關閉試驗機電源即可.
八、金屬線材反復彎曲試驗機JWJ-10B安裝使用操作說明維護和保養
1、試驗機的各部位應經常擦拭干浄,未噴漆的表面,要涂油防銹.附件用后也應涂
油防銹,妥善保管.雨季期間,更應注意防銹,如鉗口和圓柱使用較長時間,表面有磨
損傷痕時,可變換鉗口的三個銷孔位置,繼續使用。
九、金屬線材反復彎曲試驗機JWJ-10B安裝使用操作說明常見故障及其排除方法:
故降觀象 | 原因分析 | 排除方法 |
電源指示不亮 | 未接電源 | 接通電源線 |
機器不動作 | 彈簧不起作用 | 更換彈簧,使試樣與導套接觸 |
開關損壞 | 換開關 | |
連接導線脫落 | 接上導線 |
附錄:尺寸對照表
鉗口支座半徑r | 導套φ |
5.0±0.1 | 3.5 |
7.5±0.1 | 4.5 |
10.0±0.2 | 7 |
15.0±0.2 | 9 |
20.0±0.2 | 11 |
裝箱單 | ||
名稱:金屬線材反復彎曲試驗機 | ||
型號:JWJ-10B | ||
序號 | 名稱 | 數量 |
1 | 試驗儀主機 | 1臺 |
2 | 伺服電機 | 1臺 |
3 | 液晶顯示控制器 | 1套 |
4 | 導套 | 5套 |
5 | 鉗口 | 5套 |
6 | 技術資料(說明書、裝箱單 合格證) | 1份 |
裝箱: 復核:
