實驗名稱：磁電天線發射性能測試

　　實驗內容：以磁致伸縮材料和壓電材料為基礎的，基于磁電耦合效應制備的磁電天線屬于機械天線的一種，在作為發射天線時，需要用函數發生器產生激勵信號，并通過功率放大器將激勵信號施加到磁電天線上，來保證對磁電天線有效驅動，以實現對磁電天線的電磁波輻射特性的綜合表征。

　　研究方向：磁電天線

　　測試設備：ATA-3080功率放大器、函數發生器、示波器、鎖相放大器等。

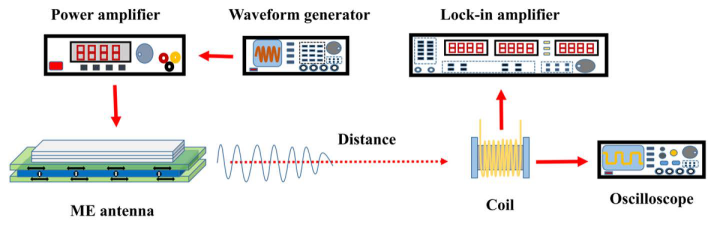

　　圖：磁電天線發射性能測試實驗裝置圖

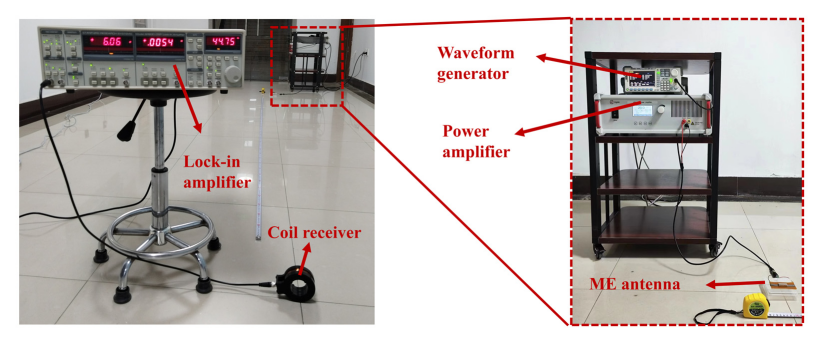

圖：磁電天線發射性能測試實驗實物圖

　　實驗過程：以磁電天線作為發射端，線圈為接收端進行低頻通信實驗。函數發生器產生的激勵信號通過功率放大器放大后施加到磁電天線輻射電磁波，線圈捕捉低頻信號，并由示波器和鎖相放大器讀取信號。并且可以通過對功率放大器放大倍數的調節來實現對磁電天線輻射強度的調節，以滿足不同條件下的測試需求。

　　實驗結果：通過用功率放大器調節磁電天線激勵信號的大小，表征了磁電天線的有效輸入電壓為：3V—200V，當輸入電壓小于3V時，磁電天線不會起振，無法產生有效輻射，而當輸入電壓超過200V時會達到輻射飽和，再增加輸入電壓對于提高磁電天線輻射強度無有效增益；在功率放大器的支撐下，實現了距離AM調制信號的傳輸驗證，為磁電天線的低頻通信提供了重要的技術支撐。

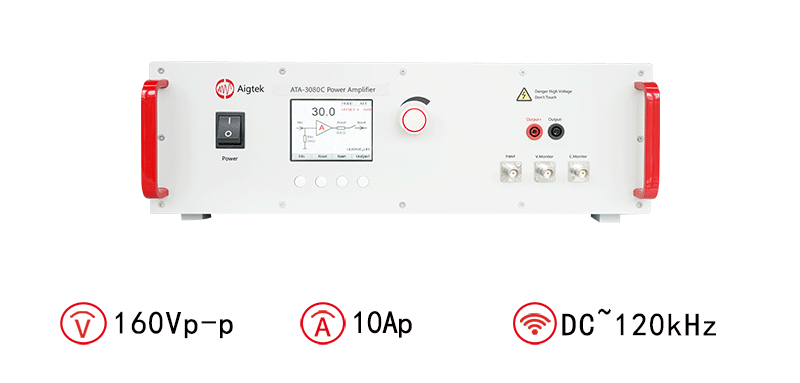

　　功率放大器推薦：ATA-3080C功率放大器

圖：ATA-3080C功率放大器指標參數
