一、交流采樣測試儀產品概述

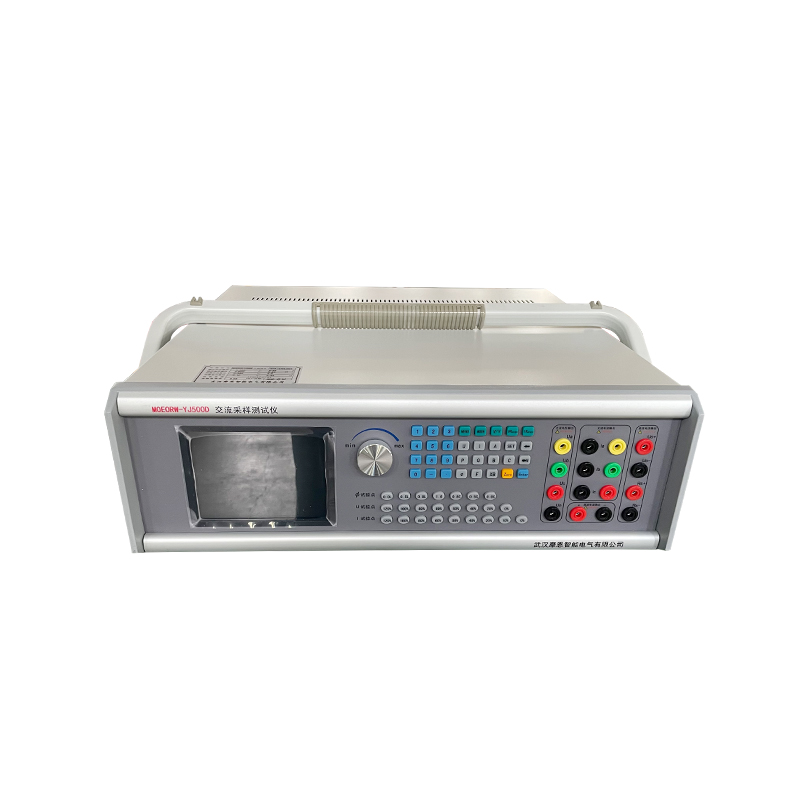

MOEORW-YJ500D交流采樣測試儀是參照JJG126-95 《交流電量變換為直流電量電工測量變送器》、DL/T630-1997《交流采樣遠動終端技術條件》、 GB/T 13729-2002 遠動終端設備標準研制而成。

采用大規模進口集成電路，高速數字處理器（DSP）、DDS波形合成、復雜可編程邏輯陣列（CPLD）、大規模集成功放、簡便的操作系統而設計。

適用于交流采樣、變送器、指示儀表的檢定和校準，是各工礦企業和電力系統用于產品檢定和校準的理想設備。

二、交流采樣測試儀主要特點

采用寬頻標準源設計，輸出功率大，穩定性高，響應速度快。

將系統、測試和信號產生集成在一個模塊上，產品集成度高，故障率低，體積小，重量輕，可靠性高。

簡便操作系統，開機立即顯示測試畫面，標準源輸出，無需導引程序，響應速度快，工作效率高。

電壓、電流、功率、相位、頻率均采用閉環輸出，軟件校準，設置點一次到位，使用方便。

電壓、電流、相位設有豐富常用實驗點，操作簡單，一點到位，使用便捷效率高。

應用電力通訊規約和計算機，校驗裝置可很方便地對交流采樣裝置和各種變送器進行全自動檢定和管理。

軟件功能靈活，模板式協議配置和模板式報表配置，允許用戶通過模板自定義新的RTU通訊協議和新的報表格式；軟件提供各大廠家百余種常見RTU型號的通訊協議模板，并配置強大的聯機幫助和語音提示。

表源一體結構，前面板為標準源輸出，后面板為外接標準輸入，規程檢定和現場檢定（配鉗表）功能合二為一。

輸出標準諧波2～31次，可疊加單次或任意多次諧波輸出。

三相電壓之間、三相電流之間、各相電壓和電流之間可任意移相，因此也可模擬各種電力故障輸出。

備有多種報警和保護功能，故障自行檢測，并顯示故障類型和部位，使用安全可靠。

備有接口和軟件，接口協議開放，用戶可自行編程控制儀器。

三、交流采樣測試儀技術參數

 交流輸出

量程：              57.7V、100V、220V、380V

調節范圍：         （0～120）%RG[]

調節細度：          0.002%RG

準確度：            0.05%RG

穩定度：            0.01%/2min

失真度：            ≤0.2%（非容性負載）

輸出負載：          每相35VA

 三相交流電流輸出

量程：              1A、2A、5A、20A

調節范圍：         （0～120）%RG

調節細度：          0.002%RG

準確度：            0.05%RG；

穩定度：            0.01%/2min

失真度：            ≤0.2%（非容性負載）

輸出負載：          每相25VA

有功準確度：        0.05%RG

無功準確度：        0.1%RG

穩定度：            0.01%/2min

調節范圍：          0°～359.99°

分辨率：            0.01°

準確度：            0.05°

調節范圍：          -1～0～+1

分辨率：           0.0001

準確度：           0.05%

調節范圍：         45Hz～65Hz

分辨率：           0.001Hz

準確度：           0.002Hz

三相電壓、電流對稱度和相位對稱度

電壓、電流對稱度：  ≤0.02%

相位對稱度：≤0.05°

諧波次數：          2～31次

諧波含量：          0～40%

諧波相位：          0～359.99°

量程：             自動量程切換（57.7V、100V、220V、380V）

測量范圍:       (0～120) %RG

分辨率:        0.01%RG

準確度:        0.05%RG

量程：        5A

測量范圍:       (0～120)%RG

分辨率:        0.01%RG

準確度（端子輸入）:0.05%RG

準確度（鉗表輸入）:0.2%RG

有功準確度(端子輸入):    0.05%RG

有功準確度(鉗表輸入)：  0.2%RG

無功準確度(端子輸入):   0.1%RG

無功準確度(鉗表輸入):   0.5%RG

直流輸出

電壓量程：            75mV、10V、100V、300V、600V

輸出范圍：           （0～120）%RG

準確度：            0.05%RG[]

穩定度：            0.01%/1min

紋波含量：            ≤0.5%

調節細度：            0.002%RG

輸出負載：            10VA[]

電流量程：            20mA、10mA、1mA

輸出范圍：           （0～120）%RG

準確度：            0.05%RG

穩定度：            0.01%/1min

紋波含量：            ≤0.5%

調節細度：            0.002%RG

輸出負載：            最大輸出電壓40V

直流輸入

電壓量程：            ±10V、±5V、±2.5V

測量范圍：           （0～120）%RG

準確度：            0.01%RG

電流量程：           ±20mA、±10mA、±5mA、±1mA

測量范圍：             （0～120）%RG

準確度：            0.01%RG

通訊接口

RS232接口：       DB9針式插座1個

RS485接口：        5芯航空插座1個

環境條件

工作電源：        AC220V±15%

環境溫度：        0℃～40℃

相對濕度：         ≤85%
