從數據失真到實驗中斷：恒電位儀，電化學研究的“關鍵先生”你真的會用嗎？

開篇：電化學實驗中的那些“隱形障礙”

你是否遇到過這樣的困擾？

- 精心設計的實驗中，電流突然超出設備范圍，恒電位儀自動斷電，數小時的努力付諸東流；

- 試圖捕捉微弱的電子轉移信號，卻因儀器分辨率不足，關鍵數據模糊不清；

- 分不清“電位范圍”和“電位合規性”的區別，導致實驗結果始終偏離預期……

在電化學研究領域，從傳感器開發到電池性能測試，恒電位儀都是核心設備。但它的參數設置和工作原理若不掌握，不僅會影響數據準確性，甚至可能損壞儀器。今天，我們就基于專業資料，帶你全面解析恒電位儀，讓你的實驗遠離“無效數據”！

一、核心原理：恒電位儀到底在做什么？

恒電位儀的核心功能是“控制兩個電極之間的電位差，并測量由此產生的電流”。它能根據電路電阻的變化調整輸出電壓，依據歐姆定律（電壓=電流×電阻）維持電化學活性電池兩端的電位恒定。

在實驗中，恒電位儀向工作電極施加電位，使其相對于參比電極保持在設定電壓。此時，工作電極表面的電子數量會發生變化（增加或減少），改變其電化學勢，使氧化或還原反應在熱力學上更易發生，從而推動電極與電解液中的物質發生電子交換。測量的電流本質上是電極表面單位時間的電子交換量，且在三電極系統中，電流在工作電極和對電極之間流動。

通過測量電流隨電位的變化關系，我們能確定電子轉移效率高的電位點，進而了解 redox 行為、分析物濃度和電極性能等關鍵信息，這對優化電化學反應至關重要。

二、關鍵參數：選對參數，實驗成功一半

恒電位儀的性能由多項參數決定，選錯參數可能導致實驗失敗。以下核心參數必須重點關注：

1. 電流測量參數

電流是恒電位儀的關鍵測量指標，其參數直接影響數據準確性：

- 最大電流：設備能測量的正負電流上限。若實測電流超出此范圍，設備會自動關閉輸出電位以保護自身。

- 電流范圍：為保證不同量級電流（從毫安到納安）的測量精度，電流測量被劃分為多個范圍（通常相差一個數量級）。雖然一個范圍通常能覆蓋更低范圍的電流，但測量精度和準確度會下降。

- 準確度：測量電流值與實際電流值的最大偏差（隨電流范圍的數量級變化），多數測量的偏差會小于此值。

- 分辨率：設備能檢測到的最小電流變化，同樣隨電流范圍的數量級變化。

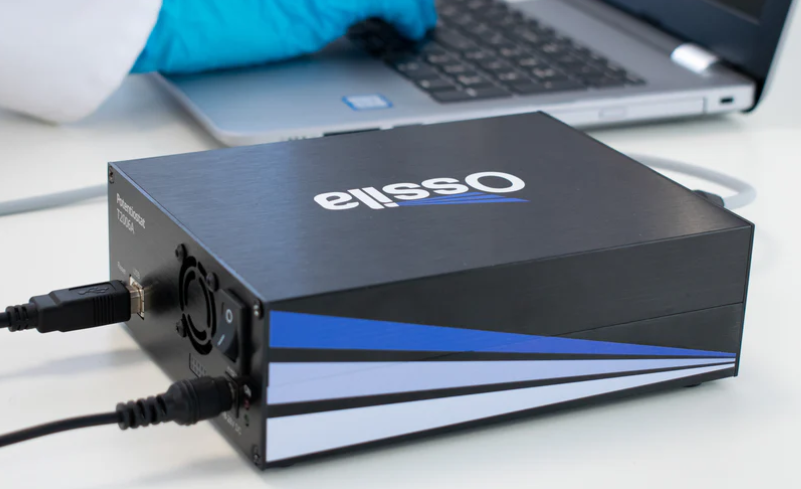

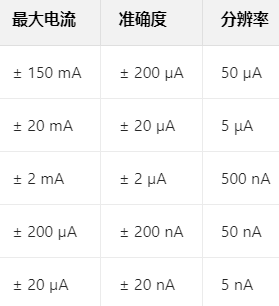

以O(shè)ssila恒電位儀為例，其電流測量參數如下：

2. 電壓控制參數

電位（電壓）是恒電位儀的核心控制參數，其參數決定了實驗的可控范圍和精度：

- 電位范圍：在工作電極和參比電極之間可施加和測量的電位窗口，通常適用于正負電位，以正負符號表示。

- 電位合規性：在工作電極和對電極之間，設備能夠輸出的最大電位限制，同樣適用于正負電位并以正負符號表示。

    需注意兩者的區別：電位范圍是工作電極與參比電極之間的施加和測量電位，而電位合規性是工作電極與對電極之間可施加的絕對最大電位。

- 準確度：輸出電位與設定電位的最大偏差（正負偏移），特指工作電極與參比電極之間的電位。

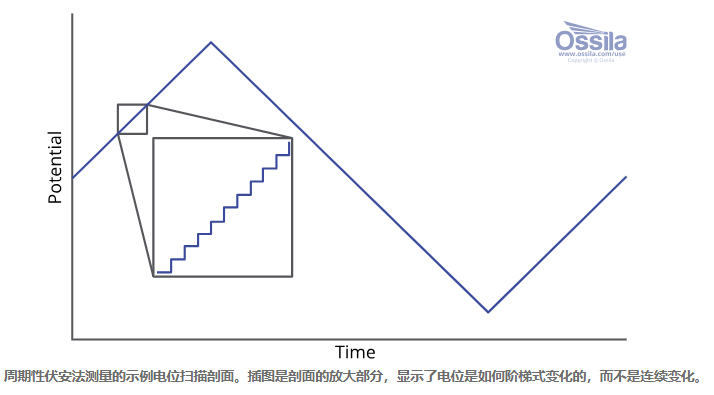

- 分辨率：由于恒電位儀通過數字信號確定輸出電位，電位變化會以階梯形式呈現（如下圖的循環伏安測量電位掃描曲線所示，放大后可見階梯狀變化而非連續變化）。它是設備能輸出的最小電位變化量。

Ossila恒電位儀的電壓控制參數如下：

3. 其他參數

- 通信接口：USB-B

- 整體尺寸：寬度125 mm、高度55 mm、深度175 mm

- 重量：600 g

三、設備對比：恒電位儀 vs 恒電流儀，別用錯了

恒電位儀常與恒電流儀（又稱安培儀）一同被提及，兩者原理相似但功能不同：

- 恒電位儀：控制電位恒定，允許電流隨反應變化，適用于研究 redox 行為、分析物濃度等場景。

- 恒電流儀：維持電流恒定，允許電位隨需求變化，在電鍍、腐蝕測試、電池充放電實驗等需要嚴格控制反應速率或電流密度的場景中尤為實用。在電池研究中，恒電流儀常用于充放電循環測試，以評估電池容量、效率和衰減情況。

四、電化學體系：三電極系統是“黃金標準”

恒電位儀可用于控制兩電極、三電極或四電極配置，其中三電極系統最為常用，由工作電極、對電極和參比電極組成：

- 工作電極：電化學系統的核心電極，施加的電壓由此進入體系，大多數電化學反應和電子轉移在此發生。在兩電極和三電極系統中，電位和電流的測量都涉及工作電極。

- 參比電極：有穩定、已知且明確的電化學電位，為測量提供基準。理想情況下，無電流通過參比電極（通過低阻抗實現，理想為零），以確保工作電極電位的準確控制和測量。

- 對電極：又稱輔助電極，用于閉合兩電極或三電極系統的電路。在三電極系統中，電流在工作電極和對電極之間測量。

兩電極系統中，單個界面同時承擔參比電位提供和電流傳導功能，導致工作電極電位無法準確控制，因此三電極系統是更可靠的選擇。

結尾：讓恒電位儀成為實驗的“可靠伙伴”

恒電位儀是表征電化學過程的核心，在傳感、電子和電池研究等領域至關重要。掌握其工作原理、關鍵參數和電極系統設置，能讓你避免實驗失誤，獲得可靠數據。

下次實驗前，不妨檢查：

1. 電流測量范圍是否匹配反應的電流量級？

2. 電位范圍和合規性是否滿足實驗需求？

3. 電極系統是否正確連接，參比電極是否處于低電流狀態？

搞懂這些，你的電化學實驗會更高效、數據更可信。轉發這篇文章，讓更多同行掌握恒電位儀的使用要點，讓實驗數據更有價值！
