一、ZS_1B型轉速信號測控柜裝置產品概述

ZS_1B型轉速信號測控裝置以PLC為硬件核心，外接轉速脈沖傳感器（接近開關/探頭）、機組電壓互感器信號，實時監測水輪機組的轉速，并輸出轉速開關量接點信號與模擬量、通信量信號，為自動開、停機、過速保護及水電廠監控系統提供服務。

二、ZS_1B型轉速信號測控柜裝置產品特點

1、ZS_1B型轉速信號裝置集頻率表、轉速表、轉速繼電器、轉速測試儀表于一體，是多用途智能轉速監測儀表；

2、轉速測量采用了高性能PLC控制器為核心測量器件，具有測量精度高、實時性強的特點；

3、由于采用數字測頻，轉速測量精度只取決于測頻計數頻率，本裝置的高速計數器的計數頻率為1MHz，其精度可達0.001Hz；

4、轉速接點輸出采用回差閉鎖方式防止波形畸變引起輸出誤動作，根據水電廠運行需要，可以隨時方便地對10個轉速動作值進行標定；

5、裝置10個可標定轉速動作值的接點輸出外，其中J10可選擇為蠕動（爬行）接點及故障信號輸出；

6、該裝置還具有1路標準4mA～20mA 電流輸出，可以方便地與LCU接口；

7、轉速信號裝置具備通信功能，內置標準MODBUS通信規約；可作為水電廠計算機監控系統LCU的組成部分。

8、ZS_1B轉速信號裝置可同時接入4路測速信號，其中任何一路或三路信號中斷，均可自動切換至正常測量通道，可準確輸出控制信號。自動切換信號時，繼電器不出現擾動情況。

9、控制信號雙輸出，無源接點。

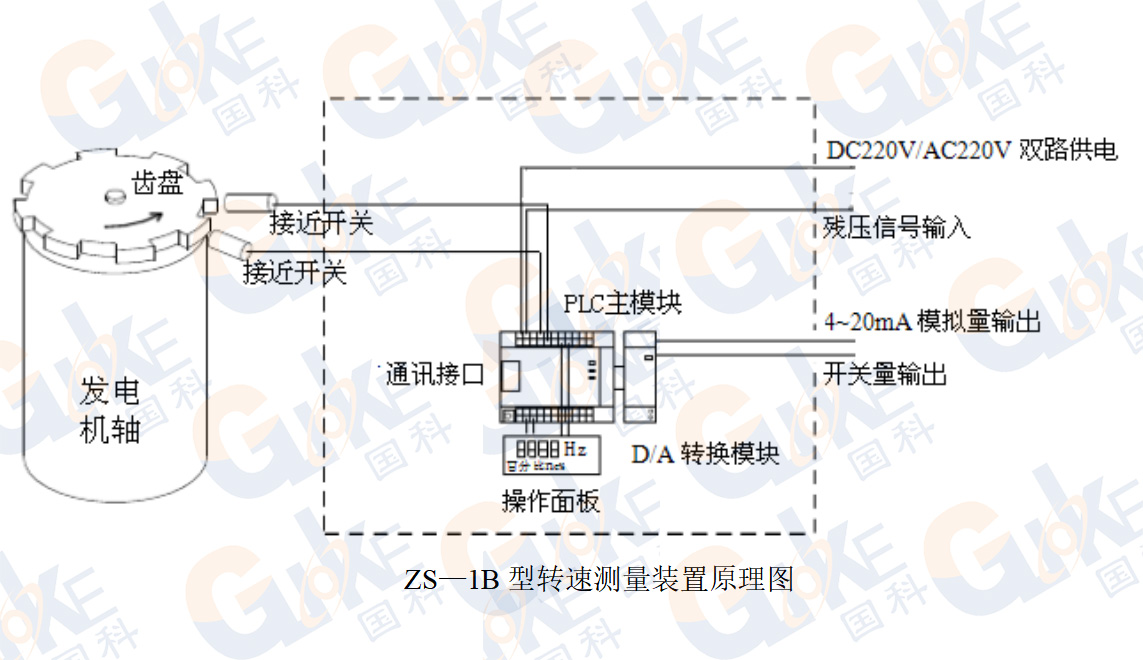

三、ZS_1B型轉速信號測控柜裝置的工作原理

1. 轉速測量采用了高性能PLC控制器，指令執行時間為0.125~3.25，具有測量精度高、實時性強等特點。

2. 顯示電路采用液晶觸摸屏幕顯示方式。

3. 信號輸入回路采用光電隔離，將信號周期取入PLC內，再換算成對應的頻率、轉速百分比及轉速值等內容提供顯示、記憶。

4. 10路開關量輸出信號經過放大后驅動繼電器輸出；10路可標定的轉速接點動作值與所設定的轉速值對應，實測轉速達到設定值時，對應輸出接點動作

5. 蠕動信號輸出和J10轉速信號輸出共用一個繼電器輸出，響應的功能可以通過系統參數設置。。

6. 采用穩態開關電源，交、直流均可穩定工作，且電壓波動不影響測速裝置的可靠工作。
