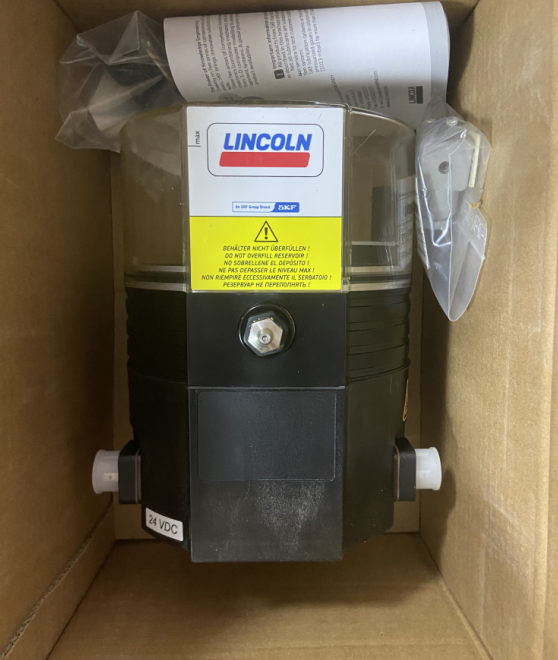

LINCOLN電動泵QLS401 SSV的安裝細節如下：

一、安裝前準備

閱讀說明書

仔細閱讀泵及其組件的安裝使用說明書，了解具體要求和指導原則。

基礎檢驗

確保安裝基礎平整、牢固、無雜物，混凝土強度需達到設計要求（通常不低于C25）。

基礎尺寸應比泵底座四周寬出100-150mm（無隔振安裝）或150mm（有隔振安裝），頂部標高高出地面100mm以上（無隔振）或50mm以上（有隔振）。

清除基礎表面油污、碎石等雜物，預埋地腳螺栓的螺紋和螺母需保護完好。

環境檢查

工作溫度范圍：-25°C至70°C，確保安裝環境符合要求。

防護等級：IP6K9K（DIN40050 T9標準），適應惡劣環境。

二、泵體安裝

泵體就位

將泵放置在基礎上，使用墊鐵調整水平度，允許偏差≤0.2mm/m。

若需隔振安裝，可在基座下安裝橡膠減振器或彈簧減震器，型號規格需符合設計要求。

地腳螺栓安裝

插入地腳螺栓并固定，螺桿應垂直，外露長度宜為螺桿直徑的1/2。

二次灌漿時使用比基礎高1-2級的混凝土（不低于C25），并搗實避免傾斜。

分配閥安裝

QLS401 SSV的SSV分配閥可安裝在背部或底部：

背部安裝：垂直出口，便于維護。

底部安裝：需使用鋼管作為潤滑管路（高壓膠管適用于背部安裝）。

分配閥出口數量：最多支持18個潤滑點，可通過主分配閥（SSV6/SSV8）后接二級分配閥擴大供油范圍。

三、管道連接

潤滑管路

使用高壓膠管或鋼管連接泵與潤滑點，管道公稱直徑需≥泵管口直徑。

避免管道氣囊和湍流，確保管線布置合理。

在泵和吸入/排出管路之間安裝膨脹節，補償管道熱膨脹。

出口配件

推薦使用帶止回閥的出口配件（如部件編號226-14091-4），防止?jié)櫥亓鳌?/p>

出口密封塞（部件編號303-17499-3）用于封閉未使用的出口。

排氣與注油

通過注油嘴將泵注油至最大標記線，運轉泵至分配閥塊出口溢出油脂以排氣。

必要時使用額外泵通過分配閥塊注油嘴給管路注油。

四、電氣連接

電源配置

支持12/24 V DC或120/230 V AC（±10%）電源，根據型號選擇：

直流電型號：最大循環時間25分鐘（如P401SSVDV12-ABCDEA__-12-1XL-1A1-1S4）。

交流電型號：最大循環時間15分鐘。

插頭連接器：方形，符合DIN 43650結構A，帶插座但無電纜（需另行配置）。

控制與監測

低液位控制（可選）：通過浮動電磁開關或低位控制開關部件實現（液態油脂需使用浮動電磁開關）。

接近開關和指示銷：用于監測泵運行狀態。

操作模式：支持手動潤滑觸發和編輯模式（設置時間和分配閥循環次數）。

五、調試與運行

初始調試

檢查泵的初始對中情況，連接吸入和排出管道后完成第二次對中檢查。

松開聯軸器，檢查驅動機旋轉方向（順時針方向，從電機端觀察）。

啟動前檢查

檢查閥門、電氣連接等，并對泵進行灌注（確保管道充滿潤滑脂）。

重新檢查泵的對中情況，避免管道流體重量導致偏差。

運行驗證

啟動泵組，檢查壓力、流量、溫度等指標是否達標。

若泵在15分鐘內（交流電）或25分鐘內（直流電）未完成循環，顯示屏會出現“Er”（故障）閃爍標識，需排查原因。
