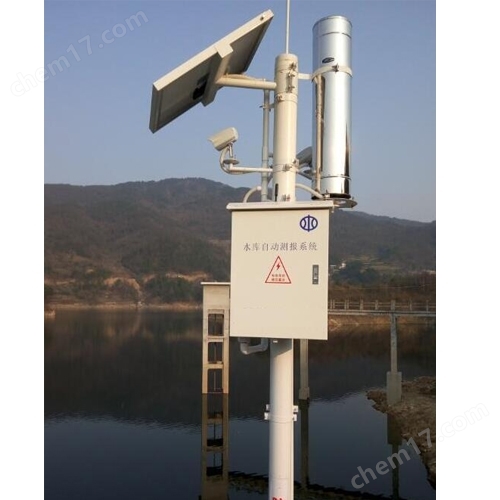

MKY-JSZ型聲波雨量計|水庫自動監測系統

一、概述

JSZ型聲波雨量計是根據聲波測距的原理自主研制開發的一款高精度雨量測量傳感器。能夠測量自然界的降雨量并將其轉換為數字信號通過開關或串口輸出以滿足信息傳輸、處理、記錄及顯示的需要，主要用于水文、水利、氣象、科研等部門對降雨量的觀測。

本產品由承雨口、集雨器，雨水傳送管、測量桶、聲波測量電路、排水電路、感雨器及不銹鋼外筒等組成。當外部降雨時，雨水通過承雨口、集雨器及傳送管平穩到達測量承雨桶，聲波通過測量承雨桶內的水位的變化來計算降雨量，具有數據平穩，測量精度高的優點。

1、高精度：采用聲波非接觸式測量，在雨強0.01-4mm/分鐘的雨強范圍內測量分辯率0.1mm。

2、智能化：當降雨到達10mm時自動進行排水處理，排水時正在降落的雨水自動截留在承雨漏斗內，待排水結束后放入測量桶，不會流失，保證了測量精度。

3、抗雷擊：儀器外接口具有防雷擊保護電路。

4、防堵塞：雨桶的承雨口及桶底排水口裝有過濾網，能防止異物落入雨水通道進入測量桶。

5、所有結構件全部采用不銹鋼結構，防銹、防腐、防老化。

6、儀器內測量軟件具有自診斷功能，減少現場維護的工作量。

二、主要技術指標

1、承雨口內徑：Ф200mm,外刃口角度：40o～45°。

2、一次排水314mL，相當于降水10mm，排水時間25s。

3、降雨強度測量范圍：0.01～ 4 mm／min (允許通過最大雨強15 mm／min)。

4、測量分辯率0.1mm,輸出分辯率0.5mm,測量綜合誤差不大于4%

5、輸出接口：繼電器開關量輸出及RS485總線輸出，MODBUS協議。

6、繼電器工作觸點最大容量：24V1A、工作次數大于1×106次

7、工作環境溫度：-20～+75℃。

8、尺寸：φ216mm×970mm。

9、工作電源：DC 12V。平均工作電流10mA，最大工作電流1A（排水時） 。
