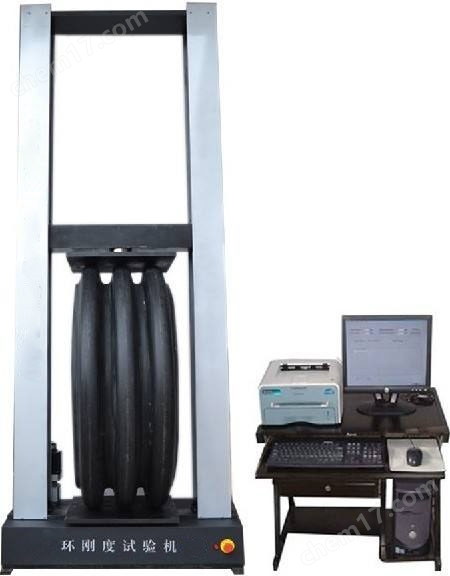

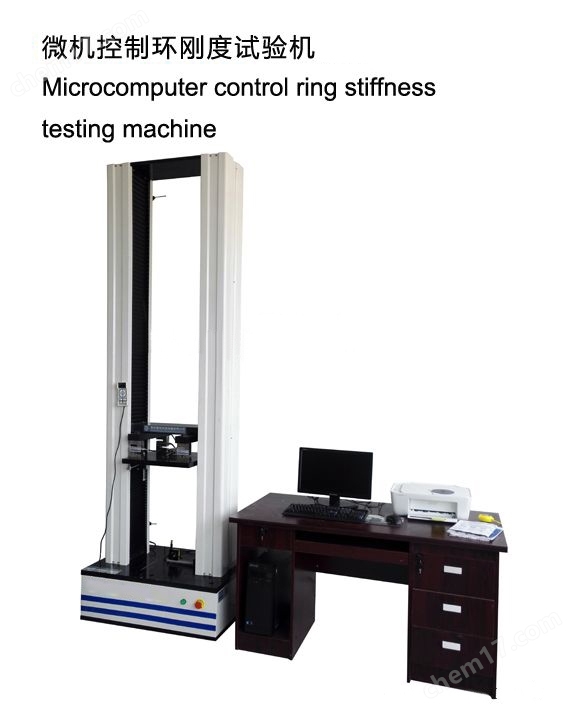

管材環剛度試驗是保障埋地管道工程安全的 “生命線" 測試，其結果直接關聯管材選型與使用壽命。盛林玻璃夾砂管環剛度試驗機是用于測試玻璃鋼夾砂管等管材環剛度的設備。該試驗機主要用于測定玻璃鋼管、雙臂波紋管、玻璃鋼夾砂管、纏繞管、PE管、PVC管、PPR管等各種管材的環剛度、環柔度及扁平試驗。根據用戶的需求，還可以增加拉伸、壓縮、彎曲等功能測試。

一、基本概述：

   該設備采用門式框架結構，配置伺服電機驅動系統及數顯/微機雙控制模式，試驗力覆蓋0-100KN，精度≤±1%，調速范圍1-500mm/min，配備精密滾珠絲杠和進口高精度傳感器 。用管材在恒速變形時所測的力值和變形值確定環剛度。將管材試樣水平放置，按管材的直徑確定平板的壓縮速度，用兩個互相平行的平板垂直方向?qū)υ嚇邮┘訅毫ΑＴ谧冃螘r(shí)產生反作用力，用管試樣截面直徑方向變形量為0.03d時的力值計算環剛度。（d為管材試樣內徑），適用管徑達2000mm，壓縮空間可定制至3米，具備過載保護及多重安全裝置。

二、技術參數：

　　最大試驗力：0KN~100KN

　　測試范圍：最大試驗力的2%-100%

　　試驗機精度級別：1級

　　試驗機準確度：優于示值的±1%

　　位移測量：分辨率為0.01mm

　　變形準確度：優于±1%

　　調速范圍：1-300mm/min(進口選配0.01-500)

　　試驗空間：500mm-3000mm

　　壓縮空間：500mm-3000mm

　　壓盤尺寸：根據管徑的尺寸定做

　　試驗保護功能：過載保護

　　安全保護功能：限位過載保護

　　供電電源：220V

　　主機形式：門式框架結構

　　重量：約800Kg

　　工作環境：室溫~45°C，濕度20%-80%

三、操作流程：

　　試樣準備與安裝

　　截取要求：從玻璃夾砂管上截取 300±10mm 長的試樣，確保兩端面與管軸線垂直（偏差≤1°），若端面不平整需用砂紙打磨至光滑（避免加載時應力集中導致提前破裂）。

　　標記與定位：在試樣外表面沿圓周均勻標記 4 個測點（水平和垂直方向各 2 個），用于安裝位移傳感器（引伸計），確保測量的是徑向真實變形（而非局部凹陷）。

　　放置技巧：將試樣水平放在下壓板中央，調整試樣位置，使上、下壓板與試樣接觸點連線通過管截面圓心（避免偏心加載，否則測試值可能偏低 10%-15%）。

　　測試參數設置

　　根據管材公稱直徑（DN）設置壓縮速率：DN≤600mm 時用 5mm/min，DN＞600mm 時可降至 2mm/min（避免變形過快導致數據失真）。

　　預設終止條件：通常為 “徑向變形達到內徑 3%"（即 0.03d），若需測試環柔性（評估管材極限變形能力），可設為 30% 變形或試樣破裂。

　　數據記錄與處理

　　設備需實時記錄 “力 - 變形" 曲線，當變形達到 0.03d 時，自動計算環剛度（公式：S=F/(ΔY?L)，其中 L 為試樣有效長度，即 300mm）。

　　若曲線出現異常波動（如力值驟降），需檢查是否因試樣局部開裂、傳感器松動或壓板打滑導致，需重新測試。

選購玻璃夾砂管環剛度試驗機歡迎選購口碑好、同行認可、經過客戶的實際案例驗證的品牌------山東盛林試驗機隨時歡迎您來實地參觀和指導。
