壓力開關ISE80-02-R

額定電壓范圍    80    －0.1～1MPa
配管規格    02    R1/4(帶內螺紋M5)
配管方向    -    背面配管
輸出規格    R    NPN開路集電極2輸出+模擬電壓輸出/自動移位轉換
單位規格    -    帶單位切換功能
可選項1    -    無
可選項2    -    使用說明書:-;校正證明書:-
訂制規格    -    標準

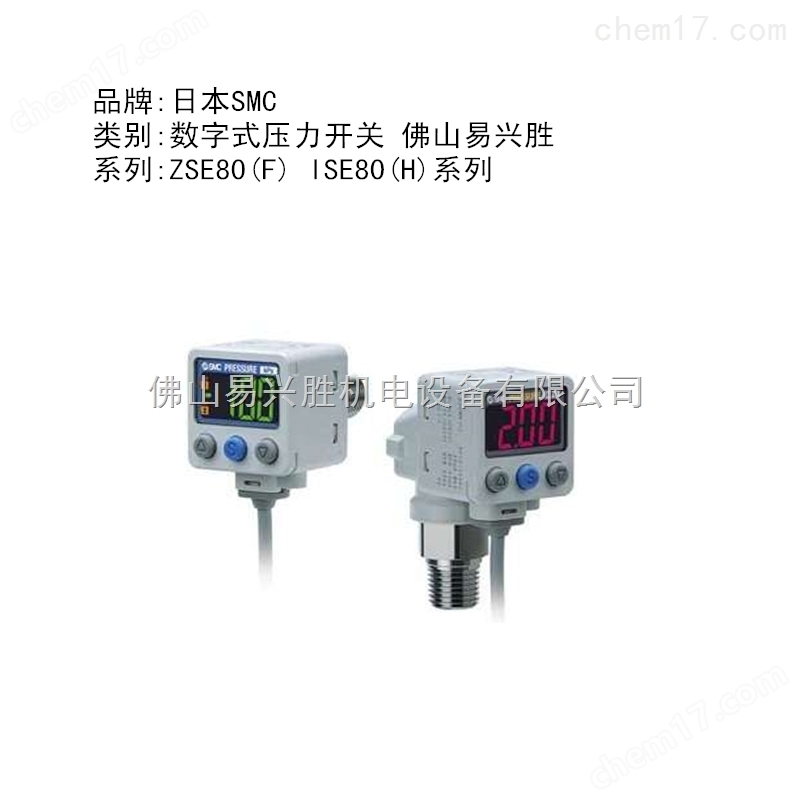

壓力開關ISE80-02-R

品牌:日本SMC
類別:數字西壓力開關
系列:ZSE80(F)/ISE80(H)系列
型號:ISE80-02-R

產品優勢：
●使用不銹鋼膜片，故適合廣泛的流體
●IP65
●符合RoHS
●低泄露， VCR, Swagelok 接頭可選擇
●背面配管, 下方向配管

產品說明：
通用流體用 2色顯示式數字式壓力開關 正壓用

額定壓力范圍：-0.1~1MPa -0.1~2MPa 0~-101KPa -100~100KPa
設定壓力范圍：-0.105~1.1MPa -0.105~2.2MPa 0~-111KPa -110~110KPa
接觸流體部的材質：壓力傳感器：SUS630 接頭部：SUS304
適用流體：對 SUS630、SUS304 無腐蝕性的流體
接管口徑：R1/4、NPT1/4、G1/4、URJ1/4、TSJ1/4、Rc1/8 配管方向：背面/下
電源電壓：DC12~24 V±10％，并且電源波動 10%以下
消耗電流：45 mA 以下
保護：逆接保護
開關輸出：NPN1 輸出、NPN2 輸出、PNP1 輸出、PNP2 輸出
zui大負載電流：80 mA
zui大外加電壓：28 V(NPN 輸出時)
殘留電壓：1 V 以下(負載電流 80 mA 時
響應時間：2.5 ms(防止振盈功能時：在 20、100、500、1000、2000 ms 中選擇)
短路保護：裝備
重復精度：±0.2％F.S. ±1 digit
自動位移輸入：無電壓輸入(有接點或無接點)、Low 水平 0.4 V 以下、輸入時間 5 ms 以上
顯示方式：3 1/2 位 7 段 LCD 2 色顯示(紅色/綠色
顯示精度：±2% F.S.±1 digit(環境溫度 25±3 ℃時)
動作指示燈：開關輸出 ON 時亮燈 OUT1、OUT2：橙色
功能：防止振盈、清零、鍵盤鎖定、自動預設、
顯示單位切換、省電模式、自動位移
保護結構：IP65
使用溫度范圍：作動時：0～50 ℃，保存時：-10～60 ℃(無結霜或凍結)
使用濕度范圍：動作時·保存時：35～85％RH（未結霜）
耐電壓：AC250 V 1 分鐘 充電部與殼體間
絕緣電阻：2 MΩ 以上(DC50 V 兆歐表) 充電部與殼體間
溫度特性：±3％F.S.(25 ℃基準 在使用溫度范圍內)
導線：耐油乙烯橡膠絕緣電纜
3 芯(N.P) Φ3.5、2 m
4 芯(A.B) 導體截面積：0.15 mm2(AWG26)
5 芯(R.T.S.V) 絕緣體外徑：0.95 mm

常見型號：
ISE80-02-R
