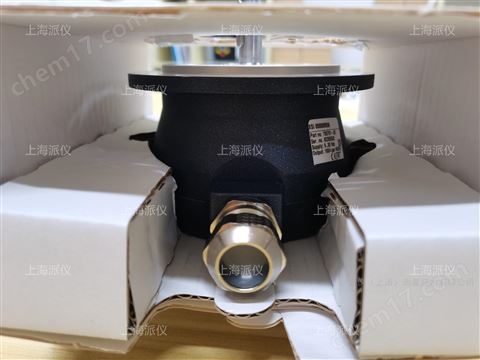

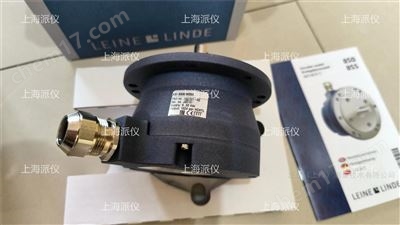

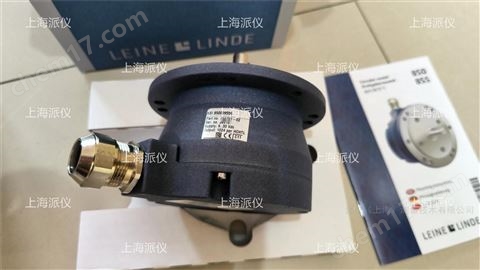

Ø11軸徑850009556-1024編碼器
XSI 850

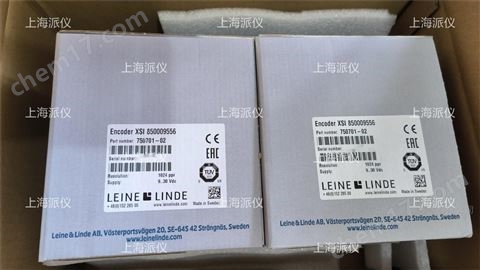

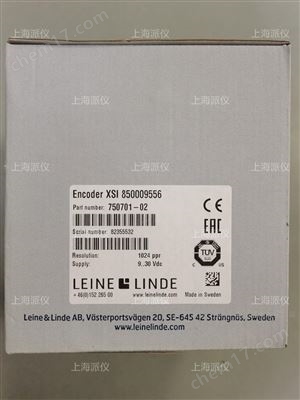

零件編號: 750701-02

X-heavy duty Shaft encoder, Incremental
Performance encoder for heavy duty industries
Euro-flange and solid shaft 11 mm with key nut
High vibration and

?11軸徑850009556-1024編碼器

產品數據

Code key850009556

TypeXSI

Model850

Shaft type?11 mm with key nut

Flange typeEuro-flange (B10-type)

Resolution1024 ppr

Power supply9-30 Vdc

Output signalHigh Current HTL (HCHTL)

Connection typeCable gland

Connecting directionRadial

Number of channels6 (S00, S00\, S90, S90\, Sref, Sref\)

?11軸徑850009556-1024編碼器

一、基本參數

型號與品牌

型號：850009556-1024（或標注為XSI850009556-1024）

品牌：Leine Linde（林德）

產地：瑞典（發貨地：上海派儀倉庫）。

類型與結構

類型：增量型編碼器（多圈設計）

外殼材質：金屬外殼（重工業級防護）。

安裝方式：支持空心軸或?qū)嵭妮S設計，適配性強。

二、機械特性

尺寸與負載

直徑：58mm

軸負載能力：

徑向負載：60 N

軸向負載：50 N

重量：約1.2 kg。

防護與耐用性

防護等級：IP66（防塵、防水）

抗振動：300 m/s2（符合重工業標準）

抗沖擊：2000 m/s2（高機械強度）。

三、電氣特性

分辨率與信號

分辨率：1024 PPR（脈沖/轉）

輸出類型：推挽式輸出（支持差分信號，抗干擾性強）。

輸出信號：方波脈沖（兼容光電增量式系統）。

電路特性

支持短路保護，低功耗設計。

四、環境適應性

工作溫度：-40°C 至 +100°C（寬溫域，適用環境）。

適用行業：鋼鐵、造紙、船舶、風力發電、化工、電梯等重工業場景。

五、應用特性

行業功能

支持高級診斷系統（ADS），可實時監控編碼器狀態，預防故障。

通過ATEX/IECEx防爆認證，適用于石油、天然氣等易燃環境。

在造紙、紡織行業中用于高精度速度調節和位置反饋。

優勢亮點

雙軸承設計：提升機械穩定性，延長壽命。

定制化服務：支持非標需求（如特殊分辨率或接口）。

850009556-1024是一款專為重工業場景設計的高可靠性增量編碼器，以寬溫域、高防護等級（IP66）和強抗沖擊/振動能力為核心優勢，尤其適合鋼鐵、能源、化工等苛刻環境。其1024分辨率與推挽輸出確保信號穩定，搭配診斷功能可顯著降低停機風險。
