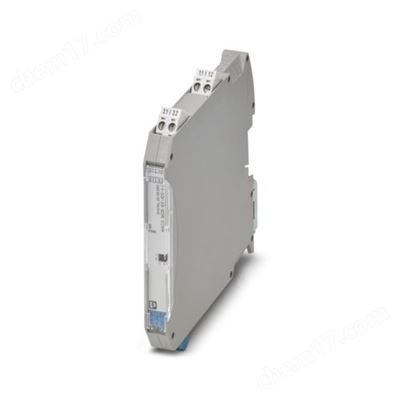

菲尼克斯   輸出隔離放大器 2908060   MACX MCR-EX-IDS-I-I

信號: 電流

輸入信號 電流

電流輸入信號 0 mA ... 20 mA (功能（短路檢測關閉）)

0.2 mA ... 20 mA (功能（短路檢測啟動）)

4 mA ... 20 mA (安全)

0 mA ... 24 mA (欠壓/過壓信號范圍)

輸入電流 ≤ 30 mA

輸入阻抗 > 1 MΩ (如果出現線路故障)

線路故障檢測 > 0.2 mA (輸入電流響應閾值)

電壓降 < 2.4 V (當20 mA時)

輸出數據

信號: 電流

輸出說明 本安

輸出數目 1

電流輸出信號 0 mA ... 20 mA (功能（短路檢測關閉）)

0.2 mA ... 20 mA (功能（短路檢測啟動）)

4 mA ... 20 mA (安全)

0 mA ... 24 mA (欠壓/過壓信號范圍)

負載 100 Ω ... 700 Ω (20 mA（短路檢測接通）)

100 Ω ... 650 Ω (20.5 mA（短路檢測接通）)

100 Ω ... 500 Ω (24 mA（短路檢測接通）)

0 Ω ... 700 Ω (20 mA（短路檢測關閉）)

0 Ω ... 650 Ω (20.5 mA（短路檢測關閉）)

0 Ω ... 500 Ω (24 mA（短路檢測關閉）)

輸出波動 < 20 mVrms

無負載電壓 ≤ 27 V

線路故障檢測 > 10 kΩ (換行符)

< 50 Ω (短路)

連接數據

連接方式 螺釘連接

剝線長度 7 mm

螺紋 M3

剛性導線橫截面 0.2 mm2 ... 2.5 mm2

柔性導線橫截面 0.2 mm2 ... 2.5 mm2

可連接導向橫截面 AWG 24 ... 14

緊固扭矩 0.5 Nm ... 0.6 Nm

COMBICON連接器

最大直徑 2 mm

Ex數據

                                  接口

     信號處理

  尺寸

          材料規格

      環境和真實條件

環境條件

保護等級 IP20

環境溫度（運行） -40 °C ... 70 °C (任何安裝位置)

環境溫度（存放/運輸） -40 °C ... 85 °C

允許濕度（運行） 5 % ... 95 % (無冷凝)

海拔高度范圍 (≤ 2000 m (Ex))

描述 防爆應用

海拔 ≤ 2000 m (技術數據適用于平均海拔≤2000 m的情況。對于平均海拔>2000 m的情況，請見數據表。)

環境溫度（運行） -40 °C ... 70 °C

最大安全電壓Um 253 V AC

125 V DC

額定絕緣電壓 320 V (電源，輸入/輸出)

海拔高度范圍 (≤ 3000 m (Ex))

描述 防爆應用

高度范圍 > 2000 m ... 3000 m

環境溫度（運行） -40 °C ... 60 °C

最大安全電壓Um 190 V AC

110 V DC

額定絕緣電壓 190 V (電源，輸入/輸出)

海拔高度范圍 (≤ 4000 m (Ex))

描述 防爆應用

高度范圍 > 3000 m ... 4000 m

環境溫度（運行） -40 °C ... 55 °C

最大安全電壓Um 60 V AC

60 V DC

額定絕緣電壓 63 V (電源，輸入/輸出)

海拔高度范圍 (≤ 5000 m (Ex))

描述 防爆應用

高度范圍 > 4000 m ... 5000 m

環境溫度（運行） -40 °C ... 45 °C

最大安全電壓Um 60 V AC

60 V DC

額定絕緣電壓 63 V (電源，輸入/輸出)

海拔高度范圍 (≤ 2000 m)

描述 非防爆應用(EN 61010-1)

海拔 ≤ 2000 m (技術數據適用于平均海拔≤2000 m的情況。對于平均海拔>2000 m的情況，請見數據表。)

環境溫度（運行） -40 °C ... 70 °C

額定絕緣電壓 300 V (電源，輸入/輸出)

海拔高度范圍 (≤ 3000 m)

描述 非防爆應用(EN 61010-1)

高度范圍 > 2000 m ... 3000 m

環境溫度（運行） -40 °C ... 60 °C

額定絕緣電壓 150 V (電源，輸入/輸出)

海拔高度范圍 (≤ 4000 m)

描述 非防爆應用(EN 61010-1)

高度范圍 > 3000 m ... 4000 m

環境溫度（運行） -40 °C ... 55 °C

額定絕緣電壓 150 V (電源，輸入/輸出)

海拔高度范圍 (≤ 5000 m)

描述 非防爆應用(EN 61010-1)

高度范圍 > 4000 m ... 5000 m

環境溫度（
