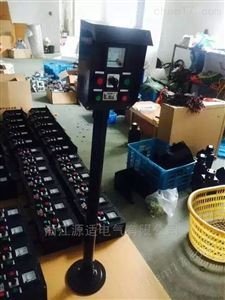

BXM8050-5K防爆防腐照明配電箱,防爆箱殼體

• 適用范圍
  1．適用于爆炸性氣體環境1區、2區危險場所；
  2．適用于IIA、IIB、IIC級爆炸性氣體環境；
  3．適用于可燃性粉塵環境20區、21區、22區；
  4．適用于溫度組別為T1—T6的環境；
  5．適用于石油石化、化工、釀酒、醫藥、油漆、紡織、印染、軍工設施等爆炸性危險環境
  二、技術特點
  1． 本產品內防爆箱為復合型防爆結構（鋼板焊接為隔爆型結構），配電箱采用隔爆型結構，母線箱及接線箱采用增安型結構；
  2． 采用模塊化設計，各種回路可以自由組合；
  3． 內裝高分?jǐn)嘈⌒蛿嗦菲骰蛩軞な綌嗦菲?，或交流接觸器，熱繼電器等，通過操作防爆殼體外的手柄（或按鈕）而實現分合；
  4． 本產品全面推出新型優化的設計方案及操作機構，結構緊湊合理、通用性強、操作靈活方便、手感好；
  5． 具有過載、短路、缺相等保護功能，也可根據用戶要求增加漏電保護功能；
  6．所有外緊固件均采用抗強腐蝕的304不銹鋼材質和防掉式設計，便于用戶安裝，維護；8． 布線方式，鋼管或電纜、防爆軟管均可；
  7． 可根據用戶要求特殊定制；
  三、技術參數
  1.執行標準：GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079
  2.防爆標志： Exd II CT6
  3.額定電壓：AC220/380V

4使用類別：AC-3、AC-4

6.額定電流：10A

7.電纜外徑：Φ12mm～Φ17mm

8.進線口螺紋：G1”

9.指示燈電壓代號：a:AC/DC12-36V，b:AC/DC48-100V ，c:DC220V ，d:AC200-380V
10.指示燈顏色代號：R：紅色、G：綠色、Y：黃色、W：白色
11.按鈕觸頭型式代號:Ⅰ：一常開一常閉 Ⅱ：二常開 Ⅲ：二常閉
配電箱極數：1P、2P、3P、4P、1PL、2PL、3PL、4PL
BXM8050-5K防爆防腐照明配電箱,防爆箱殼體 訂貨須知
1、用戶訂貨時，須注明配電箱的回路數，各回路相應的電流數，以及斷路器的極數等等。
2、必要時提供電氣系統圖。 2、有特殊要求請文字說明； 4.內裝防爆元件引進國際技術生產、美觀精致、經久耐用；
5.立式或掛式安裝，如有特殊要求可特制；

6.符合GB3836-2000，IEC60079標準要求。
防爆防腐照明配電箱 防爆小知識：隔爆外殼保護型

根據爆炸危險物質點燃的原理，我們可以采取不同的措施，防止各類現場的爆炸危險物質被電氣火花、機械火花、高溫等危險源點燃。在我國的GB3836.1-2010中列出了8種用于氣體環境、4種用于粉塵環境的防爆電氣設備型式，本節將依次簡單介紹各種氣體環境用防爆型式的原理和結構。

對于所有防爆型式的電氣設備來說，由于其外殼表面與爆炸性氣體直接接觸，因此這些設備表面的由于工作產生的高溫度不能超過環境中氣體的低點燃溫度，某些防爆型式還要求外殼內部與爆炸性氣體接觸的元件表面溫度也不能超過低點燃溫度。

隔爆外殼型“d”(GB3836.2-2010)

執行標準：GB3836.2-2010

原理

用一個具有足夠強度的外殼，將電氣部件保護起來，當電氣部件產生的電火花或高溫將其周圍的爆炸性氣體點燃后，外殼能夠承受爆炸壓力，使其不會對周圍環境產生破壞。同時外殼部件之間接合處具有很長的寬度和很小的間隙，使得爆炸產生的火焰不會傳播到周圍環境中，點燃環境中爆炸性氣體而造成二次爆炸；或者即使火焰能傳播出來，但是被接合面吸收了能量，而無法引起二次點燃。

主要結構要求

外殼應當具有足夠的強度，以承受內部爆炸產生的壓力。根據GB3836.2-2010標準，壓力少為參考?jí)毫Φ?.5倍，對于礦用隔爆外殼，通常為1MPa，而II類隔爆外殼，需要提高耐壓能力。

外殼零部件之間的接合面應當有足夠的寬度和夠小的間隙，防止內部爆炸的火焰?zhèn)鞑サ江h(huán)境中。這些寬度、間隙的值，根據外殼容積和防爆等級的不同而有所區別，詳細可以查閱GB3836.2-2010第5、6、7、8各章。

典型應用

隔爆外殼由于外殼厚重，制造成本偏高，一般那些在運行過程中或產生電火花、電弧、高溫并且使用工礦惡劣的設備采用這一防爆型式，如煤礦井下用的起動器、電動機、照明燈具等。
