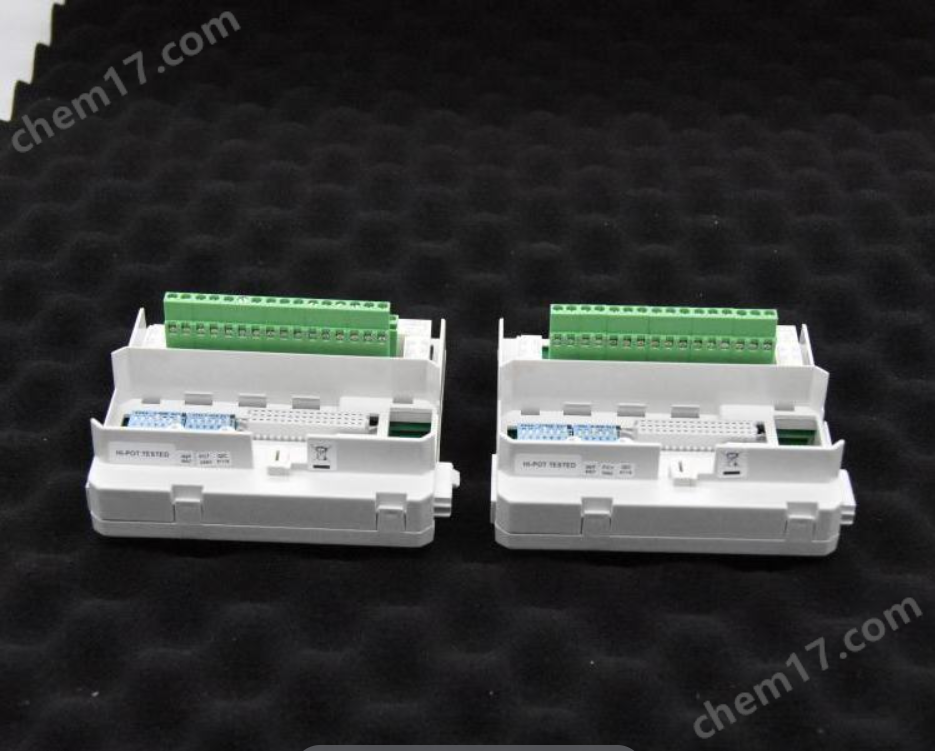

ABB接線端子模塊

TU890

ABB接線端子模塊

ABB TU890端子：工業自動化信號連接的可靠橋梁

在工業自動化系統中，信號傳輸?shù)姆€(wěn)定性和安全性是保障設備高效運行的核心。ABB的TU890端子作為S800 I/O系統的關鍵組件，憑借其高可靠性、靈活的接線方式及的抗干擾能力，廣泛應用于能源、化工、制造等領域。本文將通過技術參數、應用場景、常見問題解答及產品優勢分析，幫助用戶全面了解TU890端子，并為其工業項目選擇合適的信號連接方案。

產品信息：技術參數與核心特性

以下為ABB TU890端子的關鍵技術參數與特性，便于用戶快速了解其核心功能：

應用場景：覆蓋多行業，驅動智能控制

1. 能源與電力行業

• 應用場景：發電廠、變電站的信號采集與控制。

• 案例：在風電場中，TU890端子用于連接風速傳感器、功率變送器等設備，通過彈簧壓接方式實現快速布線，減少現場安裝時間。其高抗振動性能確保在強風環境下信號傳輸穩定。

2. 化工與石油行業

• 應用場景：化工生產線的溫度、壓力信號監測。

• 案例：在煉油廠的催化裂化裝置中，TU890端子通過螺釘緊固方式連接耐高溫傳感器，確保在500°C高溫環境下信號傳輸無衰減。其IP20防護等級抵御腐蝕性氣體侵蝕。

3. 制造業與自動化生產線

• 應用場景：機器人控制、PLC信號傳輸。

• 案例：在汽車焊接車間，TU890端子用于連接機器人編碼器與PLC，通過混合接線方式同時支持細線（傳感器信號）與粗線（電源線）連接，簡化布線復雜度。

4. 水處理與環保行業

• 應用場景：水質監測與泵閥控制。

• 案例：在污水處理廠中，TU890端子通過彈簧壓接方式連接pH值傳感器與電磁閥，實現溶解氧濃度的閉環控制。其快速接線功能縮短維護停機時間。

常見使用問題及解答

問題1：TU890端子支持哪些接線方式？如何選擇？
解答：
TU890端子支持彈簧壓接和螺釘緊固兩種接線方式：

• 彈簧壓接：適用于快速布線場景（如批量安裝傳感器），無需工具，操作便捷。

• 螺釘緊固：適用于高振動或高電流場景（如電機控制），通過螺釘鎖緊確保連接牢固。
  建議：根據現場需求混合使用兩種方式，例如傳感器信號采用彈簧壓接，電源線采用螺釘緊固。

問題2：TU890端子能否連接不同線徑的導線？
解答：
可以。TU890端子支持0.08mm2至2.5mm2線徑范圍，覆蓋細線（如0.14mm2傳感器信號線）與粗線（如2.5mm2電源線）。其雙層接線孔設計允許同一端子連接不同線徑導線，提升布線靈活性。

問題3：TU890端子在高溫環境下是否可靠？
解答：
TU890端子采用耐高溫材料（如PA66工程塑料）與鍍金觸點，工作溫度范圍為-20°C至+60°C。在化工、冶金等高溫場景中，建議：

1. 避免端子直接暴露在熱源下；

2. 選擇螺釘緊固方式提升連接穩定性；

3. 定期檢查端子溫度（可通過紅外測溫儀監測）。

問題4：TU890端子如何防止誤接線？
解答：
TU890端子通過以下設計防止誤接線：

• 顏色標識：端子排采用標準色碼（如棕色=L，藍色=N，黃綠=PE），便于區分信號類型。

• 防呆結構：彈簧壓接孔設計為單向插入，避免導線反向接入。

• 標記區：端子表面預留標記區域，用戶可粘貼標簽或刻字，明確信號定義。

核心優勢：為什么選擇TU890端子？

1. 高可靠性與安全性

• 鍍金觸點降低接觸電阻，減少發熱；

• 雙重絕緣設計（端子與底座隔離）提升抗干擾能力。

2. 靈活性與易用性

• 混合接線方式適應不同場景；

• 快速接線功能縮短安裝時間。

3. 環境適應性

• 耐高溫、抗振動、防腐蝕，適用于工業環境。

4. 兼容性與擴展性

• 兼容ABB S800 I/O系統，支持未來系統升級。

結語

ABB TU890端子憑借其的技術性能、靈活的接線方式及廣泛的應用場景，成為工業自動化信號連接的可靠選擇。無論是能源、化工、制造還是環保行業，TU890端子都能提供穩定、高效且安全的信號傳輸解決方案。選擇TU890端子，即是選擇一個面向未來、可擴展且值得信賴的工業自動化伙伴。
