倍福KL9528模塊：工業自動化的分布式I/O革新者

在工業自動化領域，分布式I/O系統正以靈活、高效、低成本的特性逐步取代傳統集中式控制架構。作為全球開放式自動化技術的，德國倍福（Beckhoff）推出的KL9528模塊，憑借其AS-i供電端子設計、高集成度與工業級可靠性，成為化纖、玻璃、電梯、船舶等行業的分布式控制核心組件。本文將從技術特性、典型應用、常見問題解答三個維度，全面解析這款模塊的價值。

一、產品核心特性：分布式控制的“能量樞紐"

1. AS-i網絡供電專家

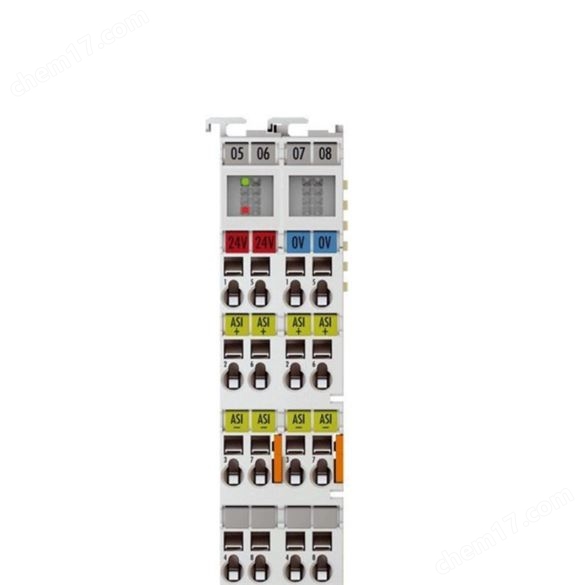

KL9528是一款專為AS-Interface（執行器-傳感器接口）設計的供電端子模塊，其核心功能是通過高頻解耦技術，將24V DC控制電壓轉換為30V DC輸出電壓，為AS-i網絡中的傳感器、執行器等設備提供穩定電源。輸出電流達1.25A，且具備短路保護與自動重啟功能，確保在過載或短路時系統安全運行。

2. 高集成度與緊湊設計

模塊采用倍福經典的K-Bus總線端子結構，僅需2點輸入/2點輸出即可實現電源分配與狀態監測。LED指示燈實時顯示輸入/輸出電壓狀態，便于快速故障診斷。其IP20防護等級與150g輕量化設計，支持DIN導軌安裝，可靈活部署于控制柜或現場端子箱。

3. 工業級環境適應性

• 溫度范圍：工作溫度0~55℃，儲藏溫度-25~85℃，適應溫差環境。

• 抗干擾能力：符合EN 61000-6-2/EN 61000-6-4標準，有效抵御電磁干擾與輻射。

• 機械穩定性：通過EN 60068-2-6/EN 60068-2-27/29振動沖擊測試，可在船舶、礦山等高振動場景穩定運行。

4. 開放式總線兼容性

作為倍?？偩€端子系統的一部分，KL9528可與EtherCAT、PROFIBUS、CANopen、Modbus等20余種現場總線耦合器無縫對接，支持從傳感器層到控制層的全協議覆蓋，降低系統集成成本。

二、典型應用場景：從流程工業到離散制造的全覆蓋

1. 化纖行業：卷繞與拉伸的精密控制

在化纖生產線的卷繞機中，KL9528為張力傳感器、氣動執行器等AS-i設備供電，通過EtherCAT總線將實時數據傳輸至PLC。其高精度電源輸出確保傳感器信號穩定，避免因電壓波動導致的斷絲或張力不均，產品合格率提升15%以上。

2. 玻璃制造：退火爐的分布式溫度管理

平板玻璃退火爐需對數百個加熱區進行獨立溫控。KL9528模塊與熱電偶耦合器配合，為每個溫區的PT100傳感器供電，并通過PROFIBUS-DP將溫度數據上傳至SCADA系統。其緊湊設計節省了30%的控制柜空間，同時降低布線復雜度。

3. 船舶自動化：動力系統的實時監控

在船舶動力艙中，KL9528為發動機轉速傳感器、燃油液位開關等AS-i設備供電，并通過EtherCAT將數據傳輸至導航系統。其-25~85℃的寬溫工作范圍與95%濕度耐受能力，確保在海上高鹽霧、高濕度環境中長期穩定運行。

4. 電梯控制：安全回路的冗余設計

電梯安全回路需對門鎖、限速器等200余個安全節點進行監測。KL9528模塊與安全繼電器組合，為每個節點的傳感器供電，并通過CANopen總線實現冗余通信。其短路保護功能可在單點故障時自動隔離，避免系統停機。

三、常見問題解答：消除用戶疑慮

Q1：KL9528的輸出電壓是否穩定？能否驅動大功率負載？

A：KL9528輸出電壓精度為±5%（即28.5~31.5V DC），輸出電流1.25A，可穩定驅動AS-i網絡中的傳感器、執行器等低功率設備。若需驅動大功率負載（如電磁閥），建議通過AS-i從站模塊擴展功率輸出，或采用外部電源供電。

Q2：模塊在高溫環境下是否需要額外散熱？

A：KL9528采用自然散熱設計，在55℃工作溫度下無需額外散熱措施。若環境溫度長期超過55℃，建議：

1. 降低模塊負載率至80%以下；

2. 在控制柜內增加強制通風風扇；

3. 選用倍福KL9050等具備主動散熱功能的模塊。

Q3：如何快速診斷KL9528的故障？

A：通過以下步驟排查：

1. 觀察LED指示燈：綠色（輸入正常）、紅色（輸出短路或過載）；

2. 測量輸出電壓：使用萬用表檢測輸出端電壓是否在30V DC±5%范圍內；

3. 檢查總線通信：通過TwinCAT軟件讀取模塊狀態字，確認總線耦合器是否識別到模塊；

4. 替換法測試：將模塊安裝至其他正常工作的總線段，確認是否為模塊故障。

Q4：KL9528是否支持熱插拔？

A：KL9528支持帶電插拔，但需注意：

1. 插拔前確?？偩€耦合器處于“PREOP"狀態（預運行模式）；

2. 避免在輸出短路或過載時插拔，以防電弧損壞端子；

3. 插拔后需通過TwinCAT軟件重新配置模塊參數。

四、技術參數對比：凸顯競爭優勢

結語：選擇KL9528，開啟分布式控制新紀元

倍福KL9528模塊以高精度供電、工業級可靠性、全協議兼容性為核心優勢，為工業自動化提供了低成本、高靈活性的分布式I/O解決方案。無論是新建項目還是系統升級，KL9528均可通過減少布線、降低庫存、簡化維護，幫助用戶實現總投資成本（TCO）降低30%以上。選擇KL9528，即是選擇未來工業的控制標準。
