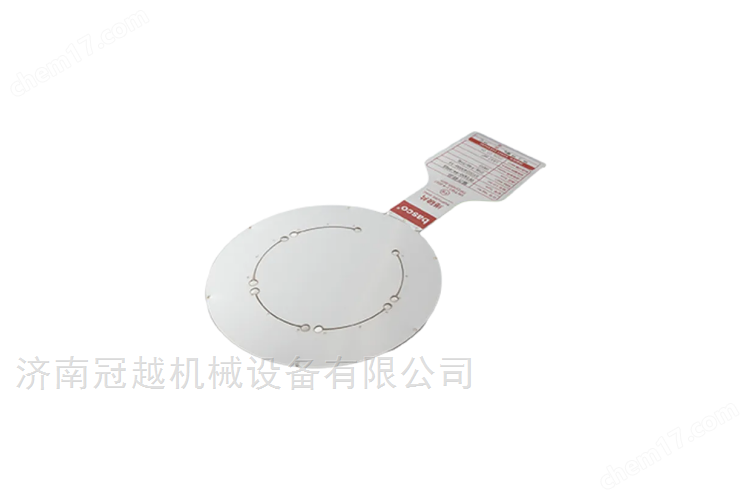

內蒙古平板開縫型爆破片

爆破片由帶終止孔（縫）的平板形膜片與密封膜組合而成，當被保護承壓系統超壓時，爆破片沿平板上相鄰加工終止孔間薄弱處拉伸，發生塑性變形，最終在設定的壓力拉伸破環泄放壓力，從而保護承壓設備。

爆破壓力：0.02-100barg

尺寸范圍：25mm-1200mm

可以在標定爆破壓力 50％以下運行

采用優良的激光開縫技術

無需夾持器

標準材料：無棉墊片 / 不銹鋼 / 氟塑料 / 不銹鋼 / 無石棉墊片，其他需求

參數特點

適用于氣體、氣液、粉塵介質

僅適用于低壓工況

最大工作壓力可達最小爆破壓力的50%

抗疲勞性能差，背壓和全真空工況時需加托架

該爆破片廣泛應用于粉塵爆炸場合

內蒙古平板開縫型爆破片

產品主要型式有

1、 平板開縫型爆破片PF與夾持器PJ配套使用

2、 平板開縫型爆破片PF可與法蘭直接對夾使用，爆破片可根據法蘭連接尺寸制作螺栓孔，膜片正反面佩帶無石棉墊片，可保證密封。

3、 常用爆破片材料 奧氏體不銹鋼、等

4、 密封膜 PTFE\鋁膜、鎳

5、 泄放尺寸范圍 DN32-DN1200（如需更大尺寸爆破片也可定制）

6、 常溫爆破壓力范圍0.0025-1MpaG(和材料、直徑有關)

7、 誤差 ±5%~±50%（和設計爆破片有關）

8、 工作溫度 最高耐溫400度

9、 操作比 50%

10夾持器 碳鋼、不銹鋼304、316L

11碎片 有

和安全閥配套使用  不推薦

可否引起撞擊火花  否

選用時應注意   爆破片為平板型，抗疲勞性較差，一般適用于特殊場合

爆破片安全裝置的安裝位置及管路設置在系統中的安裝位置
（1）爆破片安全裝置應設置在承壓設各的本體或附屬管道上，且應便于安裝、檢查及更換。
（2）爆破片安全裝置應設置在靠近承壓設各壓力源的位置。若用于氣體介質，應設置在氣體空間（包括液體上方的氣相空間)或與該空間相連通的管線上；若用于液體介質，應設置在正常液面以下。
（4）當壓力由外界傳人承壓設各，且能得到可靠控制時，爆破片安全裝置應直接安裝在承壓設各或進口管道上。
爆破片安全裝置的管路設置
承壓設備和爆破片安全裝置之間的所有管路、管件的截面積應不小于爆破片安全裝置的泄放面積，爆破片安全裝置的排放管的截面積應大于爆破片安全裝置泄放面積。
爆破片安全裝置進口管應盡可能短且直，以免產生過大的壓力損失。安裝在室外的泄放管應有防雨、防風措施。當有兩個或兩個以上爆破片安全裝置采用排放匯集管時，匯集管的截面積應不小于各爆破片安全裝置出口管道截面積的總和。爆破片安全裝置在爆破時應保證安全，根據介質的性質可采取在室內就地排放（注意排放位置和方向，保證安全)或引導到安全場所排放，同時爆破片的碎片應不阻礙介質的排放。
爆破片設計結構上采用減弱槽時，減弱槽的長度或直徑應保證有足夠的排放流量，減弱槽的設計應保證爆破片爆破后無碎片產生。
